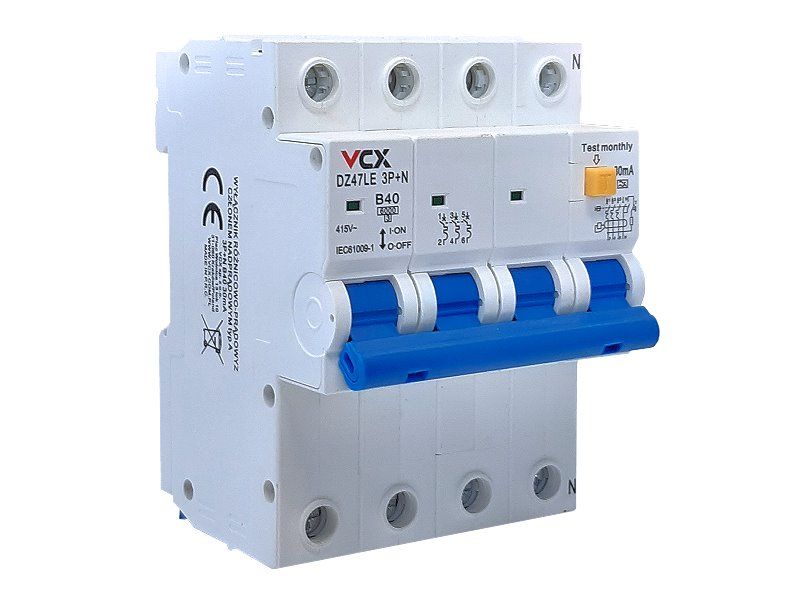

Prúdový chránič VCX DZ47LE 3P+N typ A /B20A/30mA/6kA (s nadprúdovou ochranou RCBO)

Prúdový chránič VCX DZ47LE 3P+N typ A /B20A/30mA/6kA – spoľahlivá ochrana v jednom prístroji

Prúdový chránič VCX DZ47LE kombinuje dve dôležité ochranné funkcie – ochranu pred úrazom elektrickým prúdom (RCD) a zároveň ochranu proti skratu a preťaženiu (MCB).

Tento kompaktný RCBO prístroj je ideálnou voľbou pre každého, kto hľadá efektívnu ochranu pre domové alebo ľahké priemyselné elektrické rozvody, kde nemožno vylúčiť pulzujúce alebo jednosmerné zložky poruchových prúdov.


Kľúčové výhody prúdového chrániča VCX DZ47LE 3P+N typ A


• 2 v 1 – chránič a istič zároveň (RCBO)
  Chráni proti úrazu elektrickým prúdom aj proti skratu a preťaženiu – všetko v jednom zariadení

• Typ A – zvýšená bezpečnosť pre moderné spotrebiče
  Detekuje nielen striedavé, ale aj pulzujúce jednosmerné reziduálne prúdy, ideálne pre práčky, sušičky, LED zdroje a elektroniku

• Elektronické vyhodnotenie poruchy
  Rýchlo a presne odpojí obvod pri poruchovom prúde – zabezpečuje spoľahlivú ochranu pred požiarom aj úrazom

• Bezpečné spínanie a odpojovanie nulového vodiča (N)
  Prednostné pripojenie a odpojenie vodiča N zabezpečuje maximálnu ochranu zariadení aj osôb

• Jednoduchá a rýchla montáž na DIN lištu TH35
  Určené pre štandardné rozvádzače, možnosť pripojenia hrebeňových líšt

• Vysoká skratová odolnosť 6 kA
  Vhodné aj do náročnejších inštalácií s vyššími prúdovými nárokmi

• Jednoduchá kontrola funkčnosti – testovacie tlačidlo a indikátor stavu
  Pravidelnú funkčnosť overíte v priebehu niekoľkých sekúnd

• Široký prevádzkový teplotný rozsah (-30 až +50 °C)
  Spoľahlivý aj v náročných podmienkach (technické miestnosti, pivnice, dielne)

• Dlhá životnosť – až 8000 spínacích cyklov
  Vysoká mechanická aj elektrická odolnosť prístroja

• Univerzálne použitie v domových aj ľahkých priemyselných aplikáciách
  Ideálne pre novostavby, rekonštrukcie, rozvody s citlivou elektronikou


Výhody oproti bežným prúdovým chráničom

Na rozdiel od bežných prúdových chráničov a ističov je tento prístroj vybavený inteligentným elektronickým vyhodnotením poruchového prúdu, ktoré presne detekuje úniky medzi fázou a zemou. Typ A navyše rozpozná aj pulzujúce DC zložky, čo ho robí bezpečnejším pre moderné spotrebiče s elektronickým riadením, ako sú práčky, sušičky, LED osvetlenie, počítače a spínané zdroje.


Chytré odpojovanie aj "nuláka" pre vyššiu ochranu

Vďaka funkcii postupného spínania/rozpínania vodiča N pred a po fáze je zabezpečená vyššia bezpečnosť osôb aj zariadení. Takéto riešenie zamedzuje nežiaducim účinkom napätia na nulovom vodiči a zabezpečuje plnú ochranu aj v prípade poruchy na tomto vodiči, čo mnoho bežných chráničov nezaručuje.


Jednoduchá montáž a servisná diagnostika

Inštalácia na DIN lištu TH35 je rýchla a bezpečná a indikátor prevádzkového stavu spolu s testovacím tlačidlom umožňujú pravidelnú kontrolu funkčnosti. Prístroj je konštruovaný s dôrazom na používateľský komfort a vysokú odolnosť voči prevádzkovým aj klimatickým podmienkam. Maximálny prierez pripojenia až 25 mm² umožňuje univerzálne použitie v rôznych aplikáciách.


Všestranné využitie a dodržanie najprísnejších noriem

Prúdový chránič VCX DZ47LE je certifikovaný podľa IEC/EN61009-1, čo zaručuje jeho použitie v európskych inštaláciách vrátane priemyslu, stavebníctva, rozvodných a osvetľovacích systémov. Vďaka menovitej spínacej schopnosti 6 kA je pripravený zvládnuť aj náročnejšie prevádzkové podmienky.


Odporúčané použitie podľa menovitého prúdu

Prehľadná univerzálna tabuľka použitia prúdových chráničov s nadprúdovou ochranou (RCBO) VCX DZ47LE 3P+N typ A podľa ich menovitého prúdu (16 A až 40 A).


Poznámky k použitiu


• Typ A je vhodný pre obvody so striedavými aj pulzujúcimi DC zložkami reziduálneho prúdu, najmä tam, kde sú zapojené moderné elektronické spotrebiče.

• Všetky varianty sú určené pre siete 3P+N (230/400 V) 50/60 Hz a spĺňajú požiadavky normy IEC/EN61009-1.

• Prúdové chrániče RCBO sú ideálne do domácich rozvodníc, dielní, technických miestností, podružných okruhov aj pre rekonštrukcie.

• Ochrana do 30 mA zabezpečuje doplnkovú ochranu osôb pred úrazom elektrickým prúdom.


Technické špecifikácie


• Typ: A
  Reaguje na striedavé aj pulzujúce jednosmerné reziduálne prúdy.

• Charakteristika záťaže: B
  Vhodné pre bežné domové aplikácie s odporovou alebo ľahko indukčnou záťažou.

• Menovitý prúd: 20 A
  Maximálny prúd, ktorý môže zariadenie trvale viesť.

• Menovitý reziduálny prúd A: 30 mA
  Hodnota poruchového prúdu, pri ktorej chránič odpojí obvod – vhodné pre doplnkovú ochranu osôb.

• Menovitá spínacia schopnosť reziduálneho prúdu A: 500 A
  Maximálna hodnota, ktorú zvládne pri poruche bezpečne spínať.

• Vypínací čas: ≤ 0,1 s
  Rýchla reakcia zabezpečuje ochranu pred úrazom.

• Odolnosť proti napäťovému rázu (Uimp): 6000 V
  Ochrana proti prepätiu v sieti.

• Menovitá vypínacia schopnosť skratu: 6 kA
  Maximálny prúd, ktorý istič zvládne pri skrate.

• Stupeň znečistenia: 2
  Vhodný pre štandardné prostredie bez výskytu agresívnych pár.

• Menovité napätie (Ue): 415 V
  Maximálne pracovné napätie medzi fázami.

• Menovitá izolácia (Ui): 500 V
  Bezpečnostná rezerva napätia pre izoláciu prístroja.

• Frekvencia: 50/60 Hz
  Univerzálne použitie vo väčšine rozvodov.

• Elektrická a mechanická životnosť: 8000 operácií
  Dlhá životnosť pri spínaní aj bez zaťaženia.

• Indikátor prevádzkovej polohy: Áno
  Prehľad o stave chrániča na prvý pohľad.

• Krytie: IP20
  Ochrana proti dotyku prstom a väčším objektom.

• Teplotný rozsah: -30°C až +50°C (prevádzkový), -30°C až +70°C (skladovací)
  Vhodné aj do chladnejších alebo horúcich priestorov.

• Max. prierez vodiča: 25 mm²
  Možnosť pripojenia aj silnejších káblov.

• Uťahovací moment svoriek: 3 Nm
  Zabezpečuje pevné a bezpečné pripojenie.

• Pripojenie cez hrebeňové lišty: Áno
  Zjednodušuje zapojenie v rozvádzači.

❓ FAQ – Časté otázky zákazníkov


Aký je rozdiel medzi prúdovým chráničom a chráničom s ističom (RCBO)?
Prúdový chránič (RCD) slúži iba na ochranu pred úrazom elektrickým prúdom a únikom prúdu do zeme. Chránič s ističom (RCBO) v sebe kombinuje dve ochrany v jednom prístroji – prúdový chránič a istič. Teda chráni ako proti skratu a preťaženiu, tak aj proti poruchovému (reziduálnemu) prúdu. Ušetrí miesto a zjednoduší zapojenie.

Prečo zvoliť typ A?
Prúdové chrániče typu A detekujú nielen bežné striedavé poruchové prúdy (AC), ale aj pulzujúce jednosmerné zložky (DC), ktoré môžu vznikať v zariadeniach s elektronickým riadením, spínanými zdrojmi alebo polovodičmi (napr. práčky, umývačky, LED zdroje, PC). Typ A je teda univerzálnejší a bezpečnejší pre moderné inštalácie ako typ AC.

Môžem použiť tento prístroj v trojfázovej sieti s nulákom?
Áno. Tento model je určený na zapojenie 3P+N, teda tri fázy a pracovný vodič N (nulák). Je vhodný pre inštalácie v sieti 230/400 V, bežné v domových a malopriemyselných rozvodoch.

Odpojuje tento chránič aj nulový vodič?
Áno. Pri zapínaní dochádza najskôr k sepnutiu nulového vodiča, až potom fáz. Pri vypínaní je poradie opačné – najskôr fáza, až potom N. Toto poradie zvyšuje bezpečnosť pri poruchách alebo manipulácii.

Ako často mám používať testovacie tlačidlo „TEST“?
Výrobca odporúča vykonávať test minimálne 1× mesačne (alebo podľa návodu). Tlačidlom TEST sa overuje správna funkcia zariadenia simuláciou poruchového prúdu.

Môžem RCBO chránič použiť ako hlavný istič pre čiastkový okruh?
Áno, je to bežná prax. Môžeš ho použiť ako hlavné istenie zásuvkového, svetelného alebo vykurovacieho okruhu, a to s výhodou integrovanej ochrany osôb. Ušetríš tým miesto aj náklady.

Ako zvoliť správnu hodnotu prúdu – 16 A, 20 A, 25 A, 32 A, 40 A?
Výber závisí od zaťaženia a dimenzovania vodičov daného okruhu. Všeobecne:

• 16 A – pre jednotlivé zásuvky, svetlá, spotrebiče

• 20–25 A – pre bojlery, podlahové kúrenie, viaczásuvkové okruhy

• 32–40 A – pre silové prívody, hlavné okruhy, podružné rozvádzače

Je možné tento chránič pripojiť na hrebeňovú lištu?
Áno. RCBO VCX DZ47LE je kompatibilný s bežnými hrebeňovými lištami, čo výrazne uľahčuje a zrýchľuje montáž v rozvádzači.

Má tento prístroj ochranu proti prepätiu?
Prúdový chránič síce nezabezpečuje prepäťovú ochranu, ale odoláva impulznému napätiu až 6 kV. Pre prepäťovú ochranu odporúčame kombinovať s ochranným prvkom typu T1/T2 (SPD) v rozvádzači.

Je prístroj vhodný aj pre vonkajšie rozvádzače alebo vlhké prostredia?
Zariadenie má krytie IP20, teda je určené na montáž do rozvádzačov v suchom prostredí. Pre vonkajšie inštalácie musí byť umiestnené vo vhodnom chránenom rozvádzači s vyšším krytím (napr. IP65).

Aká je životnosť tohto RCBO?
Elektrická aj mechanická životnosť je až 8000 sepnutí, čo zodpovedá bežnej prevádzke po dobu niekoľkých rokov. Prístroj je teda vhodný aj pre častejšie spínané obvody.

Je zariadenie certifikované na použitie v EÚ?
Áno, produkt spĺňa normu IEC/EN 61009-1, ktorá je v súlade s požiadavkami európskej legislatívy pre elektrickú bezpečnosť.

Kto smie RCBO chránič zapojiť?
Inštaláciu smie vykonávať iba odborne spôsobilá osoba podľa zákona – teda elektrikár s platným oprávnením (napr. podľa vyhlášky č. 50/1978 Zb., v ČR).
