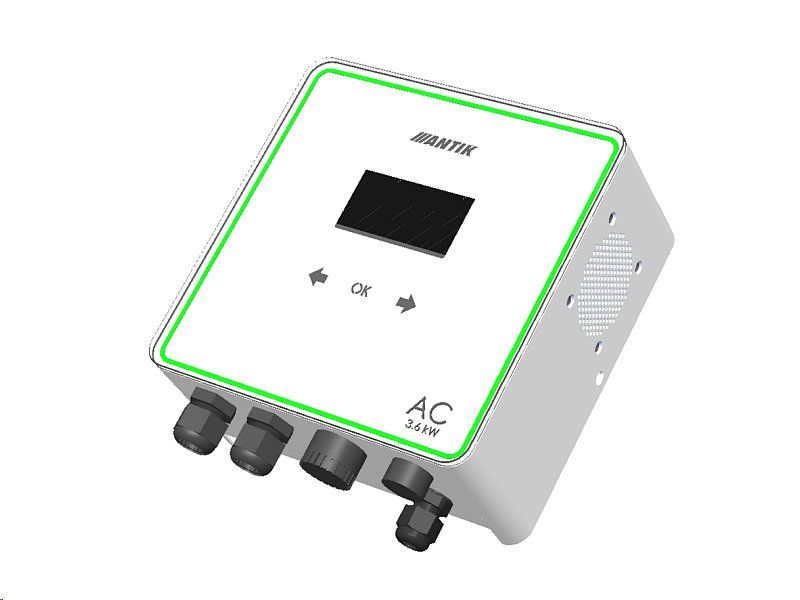

Solárny regulátor ANTIK AC Water Heater (On-Grid)

ANTIK AC Water Heater (On-Grid) - efektívne využitie solárnej energie na ohrev vody

Solárny regulátor ANTIK AC Water Heater (On-Grid) je inovatívne riešenie na presmerovanie prebytkov elektrickej energie z fotovoltického systému priamo do elektrického bojlera alebo akumulačnej nádrže.

Toto zariadenie umožňuje maximálne využitie solárnej energie bez nutnosti zložitých inštalácií a dodatočných batériových úložísk. Stačí ho pripojiť do zásuvky 230 V, a energia, ktorú by ste inak posielali do siete, sa automaticky využije na ohrev teplej vody.


Hlavné výhody oproti bežným riešeniam


• Priame využitie prebytkov solárnej energie na ohrev vody, bez nutnosti drahých batérií.
• Presmerovanie prebytkov - domáceho meniča do elektrickej špirály 0 – 3,6 kW.
• Jednoduchá inštalácia – stačí zapojiť do zásuvky 230 V.
• Komunikácia s meničom v reálnom čase pre optimálne riadenie výkonu.
• Vzdialené ovládanie a monitoring cez Wi-Fi pomocou aplikácie Antik Smart Home.
• Monitoring - teploty vody v bojleri na diaľku.
• Možnosť núdzového ohrevu zo siete 230 V, pokiaľ slnko nesvieti.
• Prehľadné užívateľské rozhranie s OLED displejom a dotykovými tlačidlami.
• Univerzálna kompatibilita s rôznymi modelmi bojlerov a akumulačných nádrží.


Základná činnosť solárneho regulátora ANTIK AC Water Heater


Hlavnou funkciou ANTIK AC Water Heater je automatická detekcia fotovoltického meniča v lokálnej sieti a optimalizácia prebytkov energie na ohrev vody. Toto zariadenie sa pripojí k domácej sieti a pravidelne načítava údaje o pretokoch do siete prostredníctvom MODBUS TCP protokolu. Na základe týchto informácií inteligentne reguluje výkon elektrického ohrevu teplej úžitkovej vody (TÚV), čím umožňuje maximálne využitie vyrobenej solárnej energie.

Všetky prevádzkové údaje sú automaticky zaznamenávané v mobilnej aplikácii Antik Smart Home, kde možno sledovať históriu výroby a spotreby, meniť nastavenia a efektívne riadiť domáci energetický manažment.


Maximalizujte úspory a efektivitu solárneho systému


Väčšina domácností spotrebúva elektrinu hlavne ráno a večer, zatiaľ čo fotovoltická elektráreň vyrába najviac energie počas dňa. Namiesto drahých batériových úložísk, ktoré majú dlhú dobu návratnosti, ponúka ANTIK AC Water Heater okamžité využitie prebytkov na ohrev vody. Výsledkom je zníženie nákladov na ohrev vody a maximálna efektivita využitia solárneho systému.

Jednoduchá inštalácia bez zložitých úprav


Vďaka jednoduchému zapojeniu do zásuvky 230 V sa zariadenie ľahko inštaluje aj bez zásahu do elektroinštalácie. Regulátor komunikuje s fotovoltickým meničom v reálnom čase, čo umožňuje okamžitú optimalizáciu spotreby elektrickej energie.

Inteligentné riadenie a vzdialený monitoring


Zariadenie je možné prepojiť s mobilnou aplikáciou Antik Smart Home a spravovať ho na diaľku cez Wi-Fi. Používateľ tak získava prehľad o aktuálnej teplote vody v bojleri, môže sledovať históriu spotreby a meniť nastavenia podľa potreby. V prípade nedostatočnej solárnej výroby je k dispozícii záložný ohrev z bežnej elektrickej siete.


Stráženie teploty vody


Zariadenie ANTIK AC Water Heater zabezpečuje kontinuálne sledovanie teploty vody v bojleri podľa individuálneho nastavenia používateľa. Vďaka tomu máte istotu, že voda bude vždy ohrievaná efektívne a v súlade s dostupnými energetickými prebytkami.

Je možné zvoliť dva prevádzkové režimy:

• Čisto solárny režim – voda sa ohrieva iba z prebytkov fotovoltického systému, bez využitia energie zo siete.
• Režim so zálohou zo siete – ak voda v bojleri nedosiahne požadovanú teplotu z prebytkov solárnej energie, zariadenie automaticky aktivuje dohrev zo siete 230V, aby bolo zabezpečené potrebné množstvo teplej vody.

Vďaka týmto možnostiam môžete optimalizovať spotrebu energie, znížiť náklady na ohrev vody a zároveň zabezpečiť nepretržitý komfort v domácnosti.


Režim so zálohou


V režime so zálohou je parameter „Povolenie zálohy zo siete“ nastavený na hodnotu ÁNO, čo umožňuje využitie elektrickej siete na ohrev vody v prípade nedostatku solárnej energie.

V tomto režime sa zariadenie riadi vopred nastavenými teplotnými a časovými parametrami:

• Horná teplota (Záloha vyp.) – ak voda v bojleri dosiahne túto teplotu, ohrev sa automaticky vypne.
• Dolná teplota (Záloha zap.) – ak teplota vody klesne pod túto hodnotu, zariadenie aktivuje dohrev zo siete.
• Čas začiatku a čas trvania zálohy – používateľ môže definovať časové okno, v ktorom bude záložný ohrev aktívny. Mimo toto obdobie sa záloha neaktivuje, aj keď teplota vody klesne pod nastavenú dolnú hranicu.

Záložný ohrev sa aktivuje najskôr 5 minút po zapnutí zariadenia do elektrickej siete, aby sa zabránilo zbytočnému spúšťaniu pri krátkodobých výpadkoch. Tento režim zaručuje optimálnu dostupnosť teplej vody aj v prípade nízkej výroby solárnej energie, pričom minimalizuje zbytočné využívanie elektrickej siete.


Režim ohrevu z prebytkov


V solárnom režime je nastavenie zálohy zo siete deaktivované (parameter „Povolenie zálohy zo siete“ je nastavený na hodnotu NIE). To znamená, že zariadenie bude ohrievať vodu výhradne prebytkami z fotovoltického systému, a všetky nastavenia týkajúce sa záložného ohrevu (teploty a časy) budú ignorované.

Voda sa bude ohrievať iba počas dňa, keď fotovoltický systém vyrába energiu, a iba do teploty určenej parametrom „Fotovoltika“, prípadne do prerušenia ohrevu termostatom bojlera. Tento režim minimalizuje spotrebu elektrickej energie zo siete a zabezpečuje maximálne využitie solárnej energie na ohrev teplej úžitkovej vody.


Podporované fotovoltické meniče


Zoznam podporovaných fotovoltických meničov sa neustále aktualizuje. V súčasnej dobe ANTIK AC Water Heater podporuje nasledujúce modely:

• Goodwe – Hybridná rada ET a ET Plus
• SOLAX – On-Grid rada X3
• Solinteg
• Sofar Solar
• Huawei

Vďaka tejto kompatibilite je možné zariadenie ľahko integrovať do bežne používaných fotovoltických systémov, čo zabezpečuje efektívne využitie prebytkov energie na ohrev vody.


Komunikačné rozhranie


Zariadenie umožňuje komunikáciu s meničmi cez dve rozhrania, čo zabezpečuje flexibilitu pri inštalácii a prevádzke:

• LAN sieť – komunikácia prostredníctvom interného Wi-Fi modulu, ktorý umožňuje bezdrôtové prepojenie s meničom a vzdialený monitoring.
• RS485 rozhranie – stabilná a spoľahlivá káblová komunikácia, ktorá eliminuje závislosť na bezdrôtovej sieti.

Priorita komunikačných protokolov: Ak je menič detekovaný na RS485 linke, prestane sa používať komunikácia cez LAN. To znamená, že RS485 má prednosť pred sieťovým pripojením a zabezpečuje stabilnejší a rýchlejší prenos dát.

Tento systém riadenia komunikácie zabezpečuje, že zariadenie vždy používa najspoľahlivejší dostupný spôsob pripojenia na efektívne riadenie ohrevu vody na základe prebytkov solárnej energie.


Aktívne chladenie a ochrana proti prehriatiu a skratom


ANTIK AC Water Heater je vybavený inteligentným chladením a pokročilými ochrannými mechanizmami, ktoré zabezpečujú bezpečnú a dlhodobú prevádzku.

Automatická regulácia ventilátora

Zariadenie obsahuje vstavaný ventilátor, ktorého otáčky sú automaticky riadené podľa vnútornej teploty. Tým je zabezpečené efektívne chladenie, minimalizácia hlučnosti a úspora energie.

• Teplota pod 40 °C – ventilátor zostáva vypnutý.
• Teplota medzi 40 – 60 °C – ventilátor reguluje otáčky v rozsahu 0 – 100 % podľa potreby.
• Teplota nad 60 °C – ventilátor beží na plné otáčky a zároveň sa znižuje výstupný výkon meniča, aby sa zabránilo ďalšiemu prehrievaniu.

Vďaka tejto regulácii zariadenie zostáva chladné, pracuje efektívne a predlžuje sa jeho životnosť.

Integrované ochrany proti skratom a preťaženiu

Zariadenie je navrhnuté s dôrazom na bezpečnosť a obsahuje ochranu proti skratu na vstupe meniča, ktorá je realizovaná poistkou 16A / 250V AC. Táto poistka zabraňuje poškodeniu zariadenia v prípade elektrického preťaženia alebo chybného zapojenia.

Vďaka týmto ochranným prvkom je ANTIK AC Water Heater bezpečný, spoľahlivý a vhodný na dlhodobé použitie v akomkoľvek fotovoltickom systéme.


Konektory a ovládanie


Zariadenie ANTIK AC Water Heater je vybavené niekoľkými konektormi, ktoré umožňujú jednoduché pripojenie k elektrickej sieti, bojleru a komunikačným systémom.

1. Vstup 230VAC max. 16A – štandardný sieťový vstup na napájanie zariadenia.
2. Výstup č.1 – kábel 3×2,5 mm² – hlavný výstupný kábel určený na pripojenie elektrického bojlera alebo vykurovacieho telesa.
3. Konektor pre výstup č.2 – dodatočný výstup pre ďalšie zariadenie s kompatibilným konektorom.
4. Vstup pre snímač teploty vody v bojleri – slúži na presné monitorovanie teploty vody a automatické riadenie ohrevu.
5. RS485 konektor – umožňuje káblovú komunikáciu s fotovoltickým meničom a zabezpečuje stabilný prenos dát.

Vďaka týmto rozhraniam je možné zariadenie ľahko integrovať do fotovoltického systému a efektívne riadiť ohrev vody v závislosti od dostupnej solárnej energie.


Technické špecifikácie


• AC vstup: 230VAC, max. 16A – štandardné napájacie napätie s vysokou prúdovou zaťažiteľnosťou.
• AC výstup: 0 – 250VAC 50Hz – regulácia výkonu podľa potreby bojlera.
• Vhodné len pre odporovú záťaž – ideálne na ohrev vody pomocou elektrickej špirály.
• Užívateľské rozhranie: 2.5” OLED displej, dotykové tlačidlá – intuitívne ovládanie priamo na zariadení.
• Komunikačné rozhranie: RS485, WiFi – umožňuje prepojenie s Antik Smart Home na vzdialené riadenie.
• Rozmery a hmotnosť: 160×160×80 mm, 2 kg – kompaktná a ľahká konštrukcia vhodná na jednoduchú montáž.
• Montáž: Nástenná montáž pomocou pribalenej konzoly – rýchla a stabilná inštalácia na akýkoľvek povrch.
• Prevádzková teplota: -20 až +60 °C – široký rozsah pracovných podmienok.
• Krytie: IP31 – ochrana proti prachu a vlhkosti.


Dôležité upozornenie


Zariadenie smie inštalovať iba oprávnená osoba s platným osvedčením podľa vyhlášky č. 50/1978 Sb. a špecializáciou na fotovoltické systémy (26–014-H). Nesprávne nastavenie parametrov meniča môže viesť k jeho poškodeniu, na čo sa nevzťahuje záruka.

Investujte do solárneho regulátora ANTIK AC Water Heater a zaistite si úsporný a efektívny ohrev vody bez nutnosti zložitých úprav vášho fotovoltického systému!
