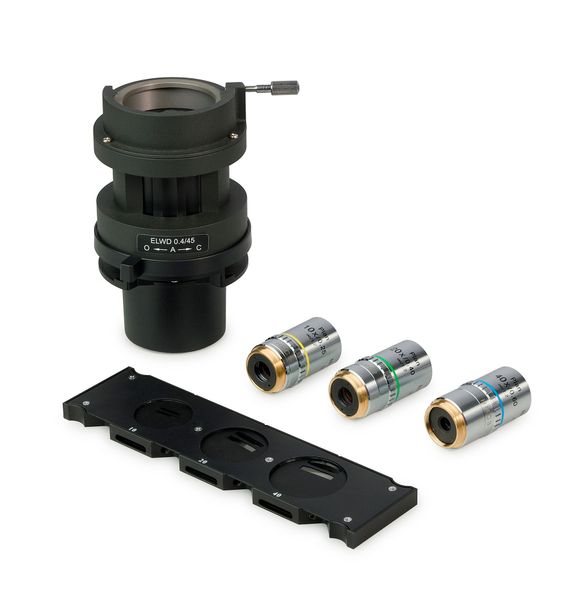

Zariadenie na prácu s Hoffmanovou modulovanou kontrastnou metódou MAGUS HCM360, so sadou objektívov

Zariadenie MAGUS HCM360 sa skladá zo sady rovinných achromatických objektívov, kondenzora a posúvača, ktoré sú určené na Hoffmanovu modulovanú kontrastnú mikroskopiu. Modulátor objektívu sa zarovná so štrbinovými otvormi posúvača pomocou centrovacieho teleskopu zo sady mikroskopu.

Technika Hoffmanovej modulovanej kontrastnej metódy vytvára reliéfne snímky živých objektov s vysokým rozlíšením. Poskytuje dobrú viditeľnosť a kontrast vzoriek s vysokým rozlíšením detailov a bez difrakčných halo efektov, čo umožňuje použitie dlhých pracovných vzdialeností a vysokých numerických apertúr.
Táto technika nezhoršuje kvalitu obrazu pri použití sklenených a plastových laboratórnych misiek, a preto sa široko používa na pozorovanie a fotografovanie kultúr, buniek a tkanív pestovaných v kontajneroch, Petriho miskách a nádobách. Jednou z najčastejších aplikácií Hoffmanovej modulovanej kontrastnej metódy je oplodnenie in vitro (IVF). Táto technika umožňuje študovať dynamické procesy v reálnom čase a pomáha získať cenné informácie o správaní a interakcii buniek.

Sada objektívov

Hoffmanove objektívy sa od štandardných objektívov líšia tým, že majú v zadnej ohniskovej rovine amplitúdový priestorový filter (modulátor). Modulátor má tri zóny: prvá prepúšťa 1 % svetla (tmavá zóna), druhá 15 % (šedá zóna) a tretia 100 % (priehľadná zóna). Krúžok na Hoffmanovom objektíve slúži na otáčanie modulátora a jeho nastavenie do pracovnej polohy.

Na rozdiel od fázového krúžku vo fázovom objektíve modulátor v Hoffmanovom objektíve nemení fázu svetla, ale ovplyvňuje iba jeho intenzitu. Modulátor vytvára obraz s efektom pseudoreliéfu.

Hoffmanove rovinné achromatické objektívy vytvárajú obraz, ktorý má rovnaké ohnisko v strede aj na okrajoch, a preto je skreslenie zanedbateľné. Chromatická aberácia je korigovaná pre modré a červené, sférická aberácia pre zelené svetlo a zakrivenie poľa je korigované na 90 % priemeru zorného poľa. Objektívy možno použiť na prácu s miskami o hrúbke dna 1,2 mm a sú určené na dĺžku tubusu s korekciou na nekonečno. Parfokálna vzdialenosť je 60 mm.

Hoffmanov kondenzor

Hoffmanov kondenzor sa inštaluje namiesto bežného kondenzora pre svetlé pole. Má štrbinu pre posúvač Hoffmanovho modulovaného kontrastu, clonu a polarizátor na ovládanie otvorenia štrbiny. Polarizátor je otočný o 360°. Otáča sa pomocou otočného krúžku umiestneného nad ovládačom otvorenia clony.

Hoffmanov posúvač

Hoffmanov posúvač sa vkladá do štrbiny Hoffmanovho kondenzora. Posúvač je doštička s tromi kruhovými vložkami pre objektívy 10x, 20x a 40x. Označenie vložky zodpovedá použitému objektívu. V každej vložke sú dva otvory: jeden je voľný a druhý je uzavretý polarizátorom. Vložky v posúvači sú otočné o 360° a možno ich vycentrovať.

Nastavenie mikroskopu tak, aby umožňoval použitie Hoffmanovej modulovanej kontrastnej techniky:

1. Na mikroskope je nainštalovaný Hoffmanov kondenzor a objektívy.
2. Objektív v optickej dráhe je zaostrený na vzorku v jasnom poli.
3. Hoffmanov posúvač sa vloží do štrbiny kondenzora a vložka sa vyberie podľa zväčšenia objektívu. Otvor kondenzora musí byť úplne otvorený.
4. Jeden z okulárov je vybratý z hlavy mikroskopu a nahradený centrovacím teleskopom zo sady mikroskopu. Teleskop sa používa na zarovnanie modulátora objektívu so štrbinami posúvača. Modulačné zóny a štrbiny musia byť navzájom rovnobežné, keď je jedna zo štrbín plne premietnutá do šedej zóny a druhá do priehľadnej zóny. Ak pohyb krúžku nestačí na inštaláciu modulátora do požadovanej polohy, vyberte posúvač z kondenzora, otočte vložku s drážkou, nainštalujte posúvač späť do drážky a potom znova vykonajte nastavenie.
5. Otáčaním kondenzora sa zablokuje štrbinový otvor v priehľadnej zóne: jeden môže byť úplne alebo čiastočne uzavretý alebo úplne otvorený.
6. Hoffmanov posúvač by sa mal z kondenzora odstrániť, aby ste sa mohli vrátiť k technike jasného poľa. Objektívy a kondenzor nie je potrebné vyberať, pretože sú vhodné na pozorovanie v jasnom poli. Pre dosiahnutie najlepšej kvality obrazu v jasnom poli však odporúčame použiť objektívy MAGUS 10PL60V, 20PL60V a 40PL60V a štandardný kondenzor zo sady mikroskopu.

Kompatibilita:

• Biologický inverzný mikroskop MAGUS Bio V360

Obsah sady:

• Hoffmanov kondenzor MAGUS NA 0,5 WD 45 mm
• Hoffmanov rovinný achromatický objektív s korekciou na nekonečno: 10x/0,25 ∞/1,2, parfokálna vzdialenosť: 60 mm
• Hoffmanov rovinný achromatický objektív s korekciou na nekonečno: 20x/0,40 ∞/1,2, parfokálna vzdialenosť: 60 mm
• Hoffmanov rovinný achromatický objektív s korekciou na nekonečno: 40x/0,60 ∞/1,2, parfokálna vzdialenosť: 60 mm
• Hoffmanov posúvač pre objektívy 10x, 20x a 40x
