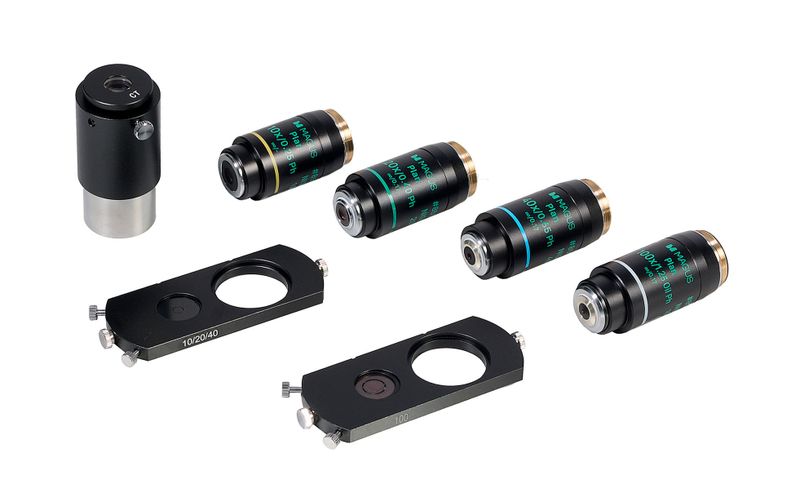

Zariadenie s fázovým kontrastom MAGUS SPH2

Zariadenie s fázovým kontrastom MAGUS SPH2 sa skladá zo sady posuvníkov fázového kontrastu, sady fázových objektívov a centrovacieho ďalekohľadu. Zariadenie s fázovým kontrastom sa používa na štúdium priehľadných vzoriek s nízkym kontrastom, ktoré nie sú viditeľné v svetlom poli. Pri farbení dochádza k usmrteniu živých buniek. Hlavnou výhodou tejto techniky je, že môže byť použitá na štúdium živých nefarbených organizmov v ich prirodzenom stave. Táto technika sa používa v medicíne, ekológii, farmakológii, poľnohospodárstve atď.

Posuvníky fázového kontrastu

V štrbine kondenzora je nainštalovaný posuvník fázového kontrastu. Posuvník je doštička s dvoma otvormi: voľný otvor na pozorovanie v svetlom poli; druhý otvor má fázovú vložku, ktorá zodpovedá použitému objektívu. Zariadenie s fázovým kontrastom obsahuje dva posuvníky: jeden má vložku, ktorá pracuje spoločne s objektívmi 10x, 20x a 40x; druhá vložka pracuje spoločne s objektívom 100x. Označenie vložky zodpovedá použitému objektívu. Posuvník umožňuje ľahko prepínať z pozorovania v svetlom poli na techniku fázového kontrastu a späť.

Rovinné achromatické fázové objektívy

Fázové objektívy sa od bežných objektívov líšia tým, že majú fázový krúžok v rovine výstupnej pupily. Rovinné achromatické fázové objektívy vytvárajú obraz, ktorý má rovnaké ohnisko v strede aj na okrajoch, a preto je skreslenie zanedbateľné. Chromatická aberácia je korigovaná pre modré a červené, sférická aberácia pre zelené svetlo a zakrivenie poľa je korigované na 90 % priemeru zorného poľa. Objektív 10x je navrhnutý na prácu so vzorkami s krycím sklíčkom alebo bez neho. Objektívy 20x, 40x a 100x sa používajú na pozorovanie vzoriek s krycím sklíčkom o priemere 0,17 mm. Objektív 100x podporuje pozorovanie pri ponorení preparátu do olejového kúpeľa. Objektívy sú navrhnuté pre dĺžku tubusu korigovanú na nekonečno. Parfokálna vzdialenosť je 60 mm.

Centrovací ďalekohľad pre fázový kontrast

Použitím centrovacieho ďalekohľadu sa prstencové clony posuvníka zarovnajú s fázovými prstencami.

Kompatibilita:

• MAGUS Bio 260T Biological Microscope
• MAGUS Bio DH260 Biological Digital Microscope

Obsah sady:

• Posuvník fázového kontrastu pre objektívy 10x, 20x a 40x s centrovateľnými krúžkami
• Posuvník fázového kontrastu pre objektív 100x s centrovateľným krúžkom
• Rovinný achromatický fázový objektív s korekciou na nekonečno Plan 10x/0,25 Ph ∞/- WD 10,2 mm, parfokálna vzdialenosť: 60 mm
• Rovinný achromatický fázový objektív s korekciou na nekonečno Plan 20x/0,40 Ph ∞/0,17 WD 4,8 mm, parfokálna vzdialenosť: 60 mm
• Rovinný achromatický fázový objektív s korekciou na nekonečno Plan 40x/0,65 Ph ∞/0,17 WD 1,5 mm, parfokálna vzdialenosť: 60 mm
• Rovinný achromatický fázový objektív s korekciou na nekonečno Plan 100x/1,25 olej Ph ∞/0,17 WD 0,22 mm, parfokálna vzdialenosť: 60 mm
• Centrovací ďalekohľad pre fázový kontrast
