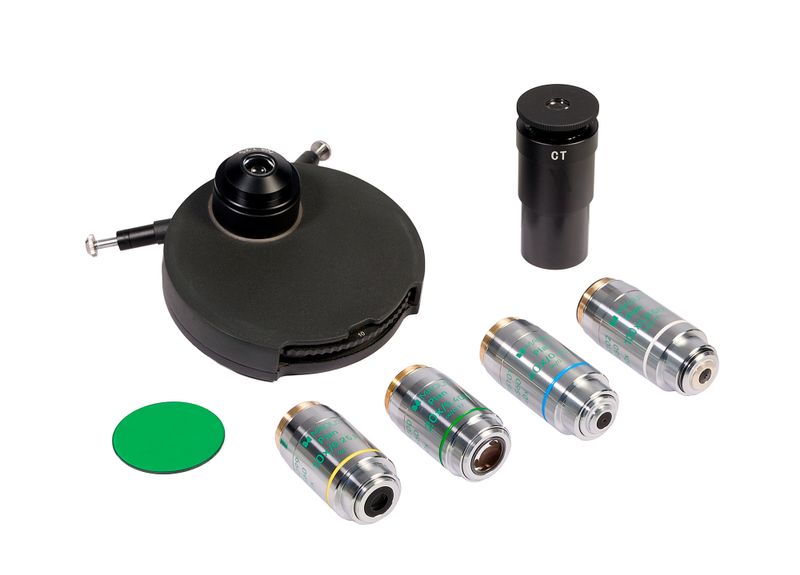

Zariadenie s fázovým kontrastom MAGUS PH2

Zariadenie s fázovým kontrastom MAGUS PH2 sa skladá z kondenzora fázového kontrastu, sady fázových objektívov a centrovacieho ďalekohľadu. Zariadenie s fázovým kontrastom sa používa na štúdium priehľadných vzoriek s nízkym kontrastom, ktoré nie sú viditeľné v svetlom poli. Pri farbení dochádza k usmrteniu živých buniek. Hlavnou výhodou tejto techniky je, že môže byť použitá na štúdium živých nefarbených organizmov v ich prirodzenom stave. Táto technika sa používa v medicíne, ekológii, farmakológii, poľnohospodárstve atď.

Kondenzor pre fázový kontrast

Namiesto kondenzora pre svetlé pole je namontovaný kondenzor pre fázový kontrast. Rotačný kondenzor obsahuje štyri prstencové clony pre použitie s objektívmi 10x, 20x, 40x a 100x a voľný otvor na pozorovanie v svetlom poli. Clony vo vežičke sa používajú v závislosti od použitého objektívu.

Rovinné achromatické fázové objektívy

Fázové objektívy sa od bežných objektívov líšia tým, že majú fázový krúžok v rovine výstupnej pupily. Rovinné achromatické fázové objektívy vytvárajú obraz, ktorý má rovnaké ohnisko v strede aj na okrajoch, a preto je skreslenie zanedbateľné. Chromatická aberácia je korigovaná pre modré a červené, sférická aberácia pre zelené svetlo a zakrivenie poľa je korigované na 90 % priemeru zorného poľa. Objektív 10x je navrhnutý na prácu so vzorkami s krycím sklíčkom alebo bez neho. Objektívy 20x, 40x a 100x sa používajú na pozorovanie vzoriek s krycím sklíčkom o priemere 0,17 mm. Objektív so 100x podporuje pozorovanie pri ponorení preparátu do olejového kúpeľa. Objektívy sú navrhnuté pre dĺžku tubusu korigovanú na nekonečno. Parfokálna vzdialenosť je 60 mm.

Centrovací ďalekohľad pre fázový kontrast

Použitím centrovacieho ďalekohľadu sa prstencové clony posuvníka zarovnajú s fázovými prstencami.

Kompatibilita:

• MAGUS Bio 270T Biological Microscope

Obsah sady:

• Posuvník fázového kontrastu s 5 polohami
• Rovinný achromatický fázový objektív s korekciou na nekonečno Plan 10x/0,25 Ph ∞/- WD 10,2 mm, parfokálna vzdialenosť: 60 mm
• Rovinný achromatický fázový objektív s korekciou na nekonečno Plan 20x/0,40 Ph ∞/0,17 WD 13,36 mm, parfokálna vzdialenosť: 60 mm
• Rovinný achromatický fázový objektív s korekciou na nekonečno Plan 40x/0,65 Ph ∞/0,17 WD 0,7 mm, parfokálna vzdialenosť: 60 mm
• Rovinný achromatický fázový objektív s korekciou na nekonečno Plan 100x/1,25 olej Ph ∞/0,17 WD 0,22 mm, parfokálna vzdialenosť: 60 mm
• Centrovací ďalekohľad pre fázový kontrast
