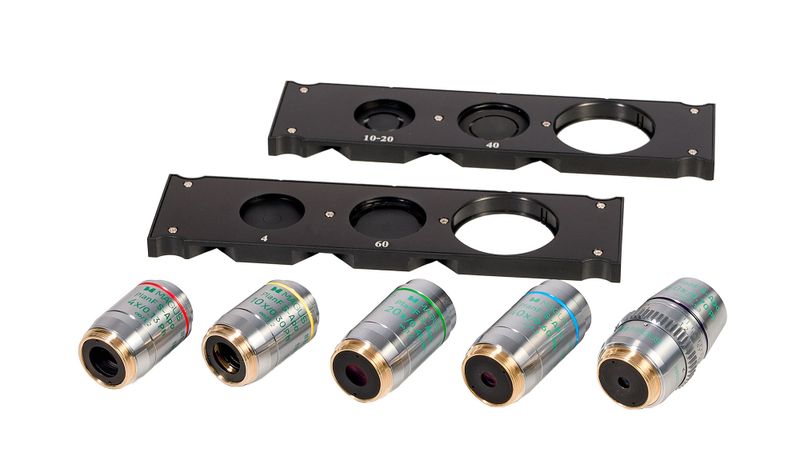

Zariadenie s fázovým kontrastom MAGUS SPH360, so sadou rovinných objektívov Plan S-Apo Ph 4х/10х/20х/40х/60х H60 mm

Zariadenie s fázovým kontrastom MAGUS SPH360 sa skladá z posuvníkov fázového kontrastu a sady fázových objektívov. Zariadenie s fázovým kontrastom sa používa na štúdium priehľadných vzoriek s nízkym kontrastom, ktoré nie sú viditeľné v svetlom poli. Pri farbení dochádza k usmrteniu živých buniek. Hlavnou výhodou tejto techniky je, že môže byť použitá na štúdium živých nefarbených organizmov v ich prirodzenom stave. Táto technika sa používa v medicíne, ekológii, farmakológii, poľnohospodárstve atď.

Posuvníky fázového kontrastu

V slote kondenzora je nainštalovaný posuvník fázového kontrastu. Posuvník je doštička s kruhovými otvormi: voľný otvor na pozorovanie v svetlom poli; druhý otvor má fázovú vložku, ktorá zodpovedá použitému objektívu. Zariadenie s fázovým kontrastom obsahuje dva posuvníky: jeden má vložku, ktorá pracuje spoločne s objektívmi 10x, 20x a 40x; druhá vložka pracuje spoločne s objektívmi 4x a 60x. Označenie vložky zodpovedá použitému objektívu. Posuvník umožňuje ľahko prepínať z pozorovania v svetlom poli na mikroskopiu fázového kontrastu a späť. Použitím centrovacieho ďalekohľadu dodaného s mikroskopom sa prstencové clony posuvníka zarovnajú s fázovými prstencami objektívu.

Rovinné poloapochromatické fázové objektívy

Fázové objektívy majú fázový krúžok v rovine výstupnej pupily. Majú inú úroveň korekcie aberácie v porovnaní s fázovými objektívmi zahrnutými v sade mikroskopu. Rovinné poloapochromatické objektívy majú chromatickú aberáciu korigovanú pre štyri farby, sférickú aberáciu korigovanú pre tri farby a zakrivenie poľa korigované pre 90 % priemeru zorného poľa. Obraz v okulároch a prostredníctvom digitálneho fotoaparátu je čistejší, má väčší kontrast a je jasnejší ako pri použití bežného rovinného achromatického objektívu. Objektívy 4x, 10x, 20x a 40x sa používajú na prácu s miskami s hrúbkou dna 1,2 mm. Objektív 60x má korekčný krúžok. Otáčaním krúžku sa mení vzdialenosť medzi vnútornými šošovkami objektívu, čím sa optika objektívu prispôsobuje práci s miskami s hrúbkou dna od 0,1 mm do 1,3 mm. Objektívy sú navrhnuté pre dĺžku tubusu korigovanú na nekonečno. Parfokálna vzdialenosť je 60 mm.

Kompatibilita:

• MAGUS Bio V360 Biological Inverted Microscope

Obsah sady:

• Posuvník fázového kontrastu pre objektívy 10x/20x a 40x s centrovateľnými krúžkami
• Posuvník fázového kontrastu pre objektívy 4x a 60x s centrovateľnými krúžkami
• Rovinný poloapochromatický fázový objektív s korekciou na nekonečno: PlanF S-Apo 4x/0,13 Ph ∞/1,2 WD 17,78 mm, parfokálna vzdialenosť: 60 mm
• Rovinný poloapochromatický fázový objektív s korekciou na nekonečno: PlanF S-Apo 10x/0,30 Ph ∞/1,2 WD 7,4 mm, parfokálna vzdialenosť: 60 mm
• Rovinný poloapochromatický fázový objektív s korekciou na nekonečno: PlanF S-Apo 20x/0,45 Ph ∞/ 1,2 WD 8,8 mm, parfokálna vzdialenosť: 60 mm
• Rovinný poloapochromatický fázový objektív s korekciou na nekonečno: PlanF S-Apo 40x/0,60 Ph ∞/ 1,2 WD 4,8 mm, parfokálna vzdialenosť: 60 mm
• Rovinný poloapochromatický fázový objektív s korekciou na nekonečno: PlanF S-Apo 60x/0,70 Ph ∞/ 0,1–1,3 WD 1,8–2,6 mm, parfokálna vzdialenosť: 60 mm
