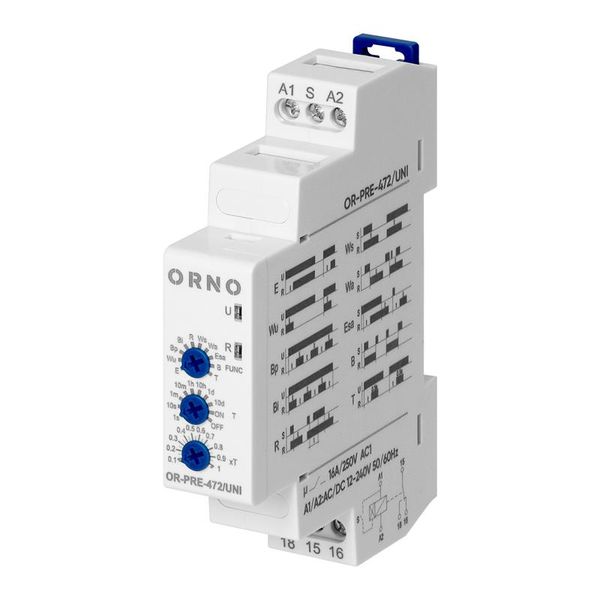

Časové relé ORNO OR-PRE-472/UNI

Časové relé ORNO OR-PRE-472/UNI 12-240VAC/DC na DIN lištu

Univerzálny modul pre každú elektroinštaláciu

Pri návrhu a realizácii zložitejších riadiacich obvodov inštalatéri často narážajú na problém s nedostatočnou flexibilitou prvkov. Nutnosť objednávať a skladovať rôzne typy relé pre odlišné prevádzkové napätia (12 V vs. 230 V) alebo pre odlišné logické úlohy (oneskorený štart vs. cyklovač) celý projekt zbytočne predražuje a zdržuje. Absencia univerzálneho a spoľahlivého modulu s presným časovaním potom môže viesť k nutnosti použiť kaskádu niekoľkých jednofunkčných prvkov, čo plytvá drahocenným priestorom.

Multifunkčné časové relé ORNO OR-PRE-472/UNI prináša riešenie typu „všetko v jednom“, ktoré razantne znižuje zložitosť zapojenia. Vďaka integrovanej logike s 10 funkciami a mimoriadne širokému rozsahu časovania od 0,1 sekundy do 10 dní dokáže nahradiť väčšinu jednoúčelových časovačov v domácnostiach aj priemysle. Kľúčový je univerzálny vstup napájania 12–240 V AC/DC, ktorý automaticky spracuje nízke napätie z priemyselných zdrojov aj klasických 230 V zo siete. S jedným spínacím/prepínacím kontaktom 16 A / 4000 VA navyše bezpečne uřídíte ventilátory, vykurovacie telesá, čerpadlá aj zložité sekvencie svetiel — to všetko s požiadavkou na šírku iba 1 modulu.

Kľúčové parametre a ich prínos v praxi

• 10 prednastavených logických funkcií — Zahŕňa oneskorené sepnutie, oneskorené vypnutie, blikač, cyklovač, generátor impulzu aj reakciu na riadiaci kontakt.

• Extrémny rozsah časovania (0,1 s až 10 dní) — Zvládne bleskové impulzy pre otváranie dverí aj dlhé úseky pre zavlažovacie systémy a osvetlenie.

• Univerzálne napájanie 12–240 V AC/DC — Automaticky detekuje vstupné napätie, minimalizuje skladové zásoby a predchádza omylom pri montáži.

• Zaťažiteľnosť kontaktu 16 A / 4000 VA — Eliminuje potrebu ďalších posilňovacích stykačov pre väčšinu jednofázových odporových záťaží.

• Ovládací vstup (svorka S) — Umožňuje spúšťať nastavené programy externým tlačidlom, vypínačom alebo nadradeným riadiacim systémom.

• Kompaktná šírka 1 modul (18 mm) — Perfektne pasuje na štandardizovanú lištu TH-35 a ušetrí cenné miesto v tesných rozvodniciach.

• Prehľadná LED signalizácia — Dve stavové diódy okamžite informujú o prítomnosti sieťového napätia a aktuálnom stave výstupného kontaktu.

• Vysoká mechanická a elektrická životnosť — Garantovaná trvanlivosť cez 50 000 sepnutí pri plnej záťaži 16 A znamená dlhodobo bezúdržbový chod.

Presnosť a ergonómia od prvého spustenia

Profesionálne komponenty sa nespoznajú len podľa parametrov, ale aj podľa toho, ako rýchlo a bezchybne sa dajú v rozvádzači uviesť do prevádzky. Čelný panel modulu ORNO je preto navrhnutý s ohľadom na maximálnu prehľadnosť. Konfigurácia požadovaného režimu aj času prebieha pomocou troch zapustených otočných potenciometrov. Vrchným voličom vyberiete jednu z desiatich logických funkcií (A–J), stredným určíte základný rozsah času (od zlomkov sekundy po dni) a spodným plynule vykonáte presné dolaadenie v rozmedzí 10–100 % daného rozsahu. Spustenie aj servis sú navyše uľahčené vďaka stavovým LED indikátorom — zelená kontrolka potvrdí správne napájanie riadiaceho obvodu, zatiaľ čo červená bezprostredne hlási pracovný stav výstupného kontaktu.

Spoľahlivý výkon a široká napäťová kompatibilita

Základným kameňom výkonovej časti je vysoko kvalitný elektromechanický kontakt (zliatina AgSnO2) s vynikajúcou odolnosťou proti opaľovaniu oblúkom. Vďaka maximálnej spínacej kapacite 4000 VA prístroj zvládne priame spínanie stredne silných ohrevov a motorov bez nutnosti pridávať dodatočný drahý stykač. Vôbec najväčšia devíza tohto relé však tkvie v jeho univerzálnom spínanom zdroji na vstupe. Či už integrujete relé do prístupového systému s nízkonapäťovou úrovňou 12 V DC, automatizácie pre ťažký priemysel na 24 V DC, alebo do štandardného obvodu inteligentnej domácnosti na 230 V AC (50/60 Hz), prístroj si poradí s mimoriadne nízkou vlastnou spotrebou do 1,5 W.

Inovácie a logika v reálnych scenároch

Vďaka 10 konfigurovateľným režimom a podpore nezávislého riadiaceho vstupu (svorka S) je využitie modulu prakticky neobmedzené naprieč segmentmi. V komerčných a priemyselných aplikáciách (B2B) relé dominuje pri riešení sekvenčných štartov technológií. Nastavením Oneskoreného sepnutia efektívne spustíte masívne čerpadlá alebo kompresory v presných časových odstupoch, a tým drasticky zredukujete náběhové prúdové rázy v sieti. Modul rovnako funguje ako symetrický aj asymetrický Cyklovač, čo údržba hál uplatní pri periodickom chode odvetrávacích turbín alebo miešacích mechanizmov. V klasických domácnostiach (B2C) predstavuje záchranu pri automatizácii chodu sociálnych zariadení. Typicky využíva funkciu Oneskoreného vypnutia ovládaného kontaktom S. Len ča vstúpite do kúpeľne a rozsvietite (svorka S dostane povel), rozbehne sa ventilátor. Po vypnutí svetla (odstránení povelu) ho však relé nechá aktívny ešte vami nastavených 15 minút, čím spoľahlivo odvedie všetku vlhkosť aj zápach, bez toho aby ste naň museli pamätať.

Pre koho je produkt určený

Vzhľadom na komplexnosť logických režimov ide primárne o prístroj navrhnutý pre kvalifikovaných odborníkov s elektrotechnickým vzdelaním.

• Elektromontážne firmy a elektrikári: Nájdu v ňom dokonalý univerzálny diel pre servis a montáže. S jedným produktom pokrývajú desiatky špecifických úloh (12/230 V, oneskorenia, cyklovače, generátory impulzov), čím riešia nečakané požiadavky klientov bez nutnosti cesty do veľkoobchodu.

• Výrobcovia jednoúčelových strojov a OEM: Integrujú spoľahlivý normovaný prvok na DIN lištu s extrémne presným časovaním a jednotným riešením pre medzinárodné napäťové normy.

• Nároční prevádzkovatelia a správcovia budov: Využijú ho na zostavenie inteligentnej mikrologiky (pohony brán, zvončeky, dobehy osvetlenia a klimatizácie), pre ktorú je nasadenie programovateľného PLC automatu neadekvátne drahé a komplikované.

Technické špecifikácie

• Typ prístroja: Multifunkčné časové relé — Komponent pre komplexné riadenie logiky, časovania a sekvenčného spúšťania.

• Počet logických funkcií: 10 režimov — Vrátane oneskoreného rozbehu, oneskoreného návratu, cyklovačov a generátora impulzov.

• Celkový rozsah časovania: 0,1 s až 10 dní — Široké a jemne nastaviteľné spektrum rozdelené do 80 praktických čiastkových rozsahov.

• Menovité napájacie napätie (A1, A2): 12–240 V AC/DC (50/60 Hz) — Univerzálne spracovanie vstupného prúdu bez ohľadu na charakter obvodu.

• Vlastná pokojová spotreba: Max. 1,5 VA (pri AC) / 1,5 W (pri DC) — Nezaťažuje batériové systémy ani neprehrieva rozvodnicu.

• Konfigurácia a typ kontaktov: 1× prepínací kontakt (1P / SPDT / 1CO) — Umožňuje súčasne riadiť spustenie jedného a vypnutie druhého okruhu.

• Materiál styku: AgSnO2 — Priemyselný štandard zaručujúci zvýšenú odolnosť proti opotrebeniu elektrickým oblúkom.

• Menovité zaťaženie kontaktov: 16 A (pre napätie 250 V AC alebo 24 V DC) — Vysoká kapacita dostačujúca na priame spínanie spotrebičov.

• Maximálny spínaný výkon: 4 000 VA — Garancia bezproblémovej prevádzky vykurovacích aj stredne výkonných indukčných záťaží.

• Presnosť dodržania nastaveného času: ± 5 % z finálnej hodnoty — Zabezpečuje stabilné a opakovateľné procesy aj v fluktuujúcich teplotách.

• Montáž a uchytenie: DIN lišta (TH-35 / 35 mm) — Rýchly, normovaný a úplne bezskrutkový spôsob mechanickej inštalácie.

• Fyzická šírka v rozvádzači: 1 modul (cca 18 mm) — Presné lícovanie do tesných priestorov s ostatnými ističmi a istiacimi prvkami.

• Prierez vodičov na pripojenie: Max. 2,5 mm² — Spoľahlivé a trvanlivé dotiahnutie masívnejších plných drôtov aj ohybných lanených líc.

• Ochrana a odolnosť: Stupeň krytia IP20 (podľa normy ČSN EN 60529) — Vyžaduje montáž do suchého a izolovaného uzavretého rozvádzača.

FAQ — Časté otázky zákazníkov

1. Dá sa multifunkčné relé riadiť 24V zdrojom, ale spínať cez neho výkonový 230V obvod? Rozhodne áno, toto je jeden z primárnych účelov tohto relé. Napájacia cievka (vstupné svorky A1 a A2) je vnútorne galvanicky úplne oddelená od výstupných pracovných kontaktov (svorky 15, 16 a 18). Riadenie tak bez problému zvládnete bezpečným malým napätím 24 V, zatiaľ čo na výstupe bude pretekať silnoprúdových 230 V.

2. Musím do zapojenia vždy integrovať riadiacu svorku s označením „S“? Nemusíte. Riadiaci kontakt (svorka S) prijíma externé impulzy a uplatní sa iba pri logických funkciách, ktoré s ním aktívne počítajú (typicky napr. oneskorené vypnutie svetla alebo impulzné štartéry). Pokiaľ na potenciometri zvolíte funkciu typu oneskorený rozbeh pri štarte napájania, svorka S zostane jednoducho prázdna a nezapojená.

3. Ako jednoducho nastavím automatický dobeh u kúpeľňového odťahu? Na vrchnom potenciometri vyberiete logickú funkciu "R" (oneskorené vypnutie ovládané vonkajším stykom). Na hlavný vstup svorky S privediete signálovú fázu od hlavného vypínača kúpeľňového svetla. Po rozsvietení ihneď sepne ventilátor. Len ča zhasnete, ventilátor sa nevypne, ale pobeží presne ten dodatočný čas, ktorý ste si nastavili stredným a spodným potenciometrom.

4. Dochádza u tohto relé k uloženiu rozpracovaného cyklu pri výpadku elektrickej energie? Elektromechanické relé tohto druhu nedisponuje žiadnou vnútornou batériovou pamäťou pre časovanie. Stratou napätia na hlavných vstupných svorkách (A1, A2) dôjde k tvrdému resetu vnútorného logického procesora. Po znovuzapnutí ističov relé začne plniť svoju nastavenú funkciu absolútne od začiatku.

5. Dá sa s týmto produktom navrhnúť plynulý cyklovač, napr. 5 sekúnd beh a 5 sekúnd pauza? Áno, na tento scenár slúžia dva vyhradené režimy symetrickej cyklickej práce (funkcie označené ako Bi a Bp). Zvolením týchto módov a nastavením potenciometra na 5sekundový interval vytvoríte absolútne spoľahlivý pravidelný asynchrónny cyklovač, ktorý udrží stroj v rytmickom chode, kým relé cielene neodpojíte od siete.

6. Môže mi zariadenie poslúžiť ako obyčajné hlúpe spojovacie relé? Samozrejme. Výrobca do hardvéru zakomponoval aj trvalé servisné stavy. Keď na prednom paneli natočíte potenciometer do krajnej polohy "ON" (trvalé sepnutie), alebo do polohy "OFF" (trvalé rozpojenie), logický procesor ignoruje všetky časovacie príkazy a relé sa začne správať ako jednoduchý statický stykač či prerušovač obvodu.

7. Kde a ako konkrétne prístroj bezpečne fyzicky ukotvím? Celá montáž prebieha zacvaknutím pomocou masívnych zadných klipov priamo na plechovú nosnú DIN lištu typu TH-35, ktorú nájdete na dne každého normovaného elektrického rozvádzača. Montáž nevyžaduje žiadne vrty ani skrutky do šasi. Skrutkovač PZ1 využijete až na konečné bezpečné dotiahnutie pevných svoriek s vloženými vodičmi.
