Relé časové F&F PCA-512 230V, 10A, pre oneskorené vypnutie, na DIN lištu

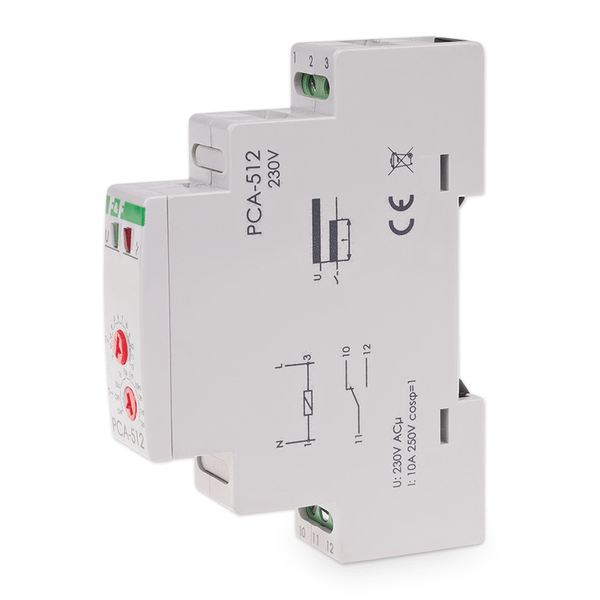

Časové relé F&F PCA-512 230V

Automatizácia oneskoreného vypnutia bez zložitej konfigurácie

Hľadáte stabilné riešenie pre automatické odpojenie okruhu po uplynutí stanovenej doby? Bežné manuálne spínače nedokážu zabezpečiť plynulý dobeh ventilátorov, dočasné osvetlenie alebo oneskorené vypnutie čerpadla bez zásahu používateľa. Pre tieto inštalácie je potrebné nasadiť spoľahlivé časové relé na DIN lištu, ktoré bezpečne zvládne pracovať so štandardným sieťovým napätím 230 V AC.

Model F&F PCA-512 predstavuje špecializované jednofunkčné relé pracujúce v režime oneskoreného vypnutia. Hneď ako dôjde k privedeniu napájacieho napätia, vnútorný prepínací kontakt okamžite zopne pripojenú záťaž. Odpojenie prebehne až po presne odmeranom čase, ktorý je možné ľahko nastaviť v extrémne širokom rozsahu od 0,1 sekundy až po 576 hodín (24 dní). S maximálnou menovitou záťažou až 10 A tak s istotou pokryje väčšinu štandardných jednofázových okruhov.

Kľúčové parametre a ich prínos v praxi

• Široký časový rozsah 0,1 s až 576 hodín — umožňuje univerzálne použitie pre extrémne krátke pulzy aj viacdňové technologické cykly.

• Zaťažiteľnosť kontaktu 10 A (AC-1) — zaisťuje priame spínanie menších motorických záťaží, stykačov alebo svetelných okruhov bez nutnosti inštalácie pomocných relé.

• Prepínací kontakt 1× NO/NC (SPDT) — ponúka montážnu flexibilitu pre spínanie i rozpínanie nadväzujúcej technológie v závislosti od vašich potrieb.

• Kompaktná šírka 1 modul (18 mm) — efektívne šetrí cenné miesto v domových i stiesnených priemyselných rozvádzačoch.

• Inštalácia na štandardnú lištu TH35 — garantuje plnú kompatibilitu s bežnými rozvodnicami a jednoduchú fixáciu iba zacvaknutím.

• Vizuálna diagnostika prevádzky — dvojica výrazných LED diód na čelnom paneli trvale signalizuje prítomnosť napájania aj aktuálnu polohu reléového kontaktu.

• Nízka vlastná spotreba 0,8 W — minimalizuje tepelné straty a zahrievanie vo vnútri plne osadených uzavretých skríň.

Hardvérové nastavenie časových cyklov

Celá konfigurácia prebieha hardvérovo pomocou dvoch presných otočných voličov na čelnej strane prístroja. Oproti digitálnym variantom so skrytým menu je nastavenie okamžité a nevyžaduje štúdium manuálu. Prvý volič exaktne definuje časový rozsah (od zlomkov sekúnd cez minúty a hodiny až po dni), druhý potenciometer potom slúži na jemné dolnastavenie konkrétnej hodnoty v danom intervale. Prístroj navyše disponuje servisnými polohami ON a OFF na voliči rozsahu pre trvalé zopnutie alebo úplné rozpustenie kontaktu. To výrazne uľahčuje technické zásahy a revízie na zapojených zariadeniach bez nutnosti fyzicky odpojovať prívodné vodiče na svorkách.

Nasadenie v priemyselných a domových okruhoch

V rezidenčnom a komerčnom sektore sa časové relé F&F PCA-512 najčastejšie integruje na riadenie kúpeľňových a sociálnych ventilátorov. Hneď ako používateľ zapne svetlo, ventilátor sa automaticky rozbehne. Po odchode a vypnutí napájania relé proaktívne podrží ventilátor v chode ešte nastavený čas pre stopercentné odvetranie zvyškovej vlhkosti. V náročnom priemyselnom prostredí sa tento model stabilne osvedčuje pri dobehoch podávacích čerpadiel a chladiacich agregátov, kde je nutné zabrániť okamžitému zastaveniu stroja po strate riadiaceho signálu a zabezpečiť postupné uvoľnenie prevádzkového tlaku alebo bezpečné schladenie celého systému.

Cieľové skupiny a oblasti montáže

Pre elektromontérov, revíznych technikov a projektantov predstavuje tento modulárny prvok stávku na istotu z hľadiska spoľahlivosti. Inštalácia nevyžaduje žiadne zložité softvérové programovanie a jasne viditeľné stavové LED diódy razantne skracujú čas potrebný na oživenie a overenie funkčnosti obvodu priamo na mieste.

Nasadenie produktu veľmi ocenia aj výrobcovia jednoúčelových strojov a tvorcovia OEM systémov, ktorí pre svoje inštalácie potrebujú certifikované a stabilné riešenie pre časové oneskorenie bez nutnosti nasadenia nákladných PLC automatov. Štandardizované modulárne rozmery i masívne pripojovacie skrutkové svorky zaručujú hladkú a rýchlu integráciu do existujúcich aj nových projektov.

Technické špecifikácie

• Napájanie: 230 V AC — Štandardné sieťové napätie, priame zapojenie bez nutnosti externého napájacieho zdroja.

• Funkcia: Oneskorené vypnutie — Spoľahlivo udržuje kontakt zopnutý po nastavenú dobu bezprostredne po privedení napätia.

• Konfigurácia kontaktu: 1× NO/NC (SPDT) — Prepínací bezpotenciálový kontakt pre flexibilné spínanie ľubovoľnej ovládacej slučky.

• Menovitý prúd výstupu: 10 A — Plne dostačujúca kapacita pre priame spínanie menších motorických záťaží, osvetlenia a výkonových stykačov.

• Časový rozsah: 0,1 s ÷ 576 hodín — Mimoriadna variabilita uplatnenia v rámci jediného unifikovaného prístroja.

• Oneskorenie reakcie: < 50 ms — Prakticky okamžitá hardvérová odozva bezprostredne po privedení riadiaceho impulzu.

• Vlastný príkon: 0,8 W — Vysoko energeticky nenáročná a ekonomická nepretržitá prevádzka.

• Pripojenie: Skrutkové svorky (max. 2,5 mm²) — Garantujú bezpečné a pevné uchytenie pevných aj slaných vodičov opatrených dutinkou.

• Utahovací moment: 0,4 Nm — Definuje presnú upínaciu silu pre prevenciu mechanického poškodenia svorkovnice pri silovom dotahovaní.

• Rozmery: 1 modul (18 mm) — Radikálna úspora cenného inštalačného priestoru v stiesnených DIN rozvodniciach.

• Montáž: DIN lišta TH35 — Klasický priemyselný štandard pre uchytenie bežných modulárnych prístrojov.

• Stupeň krytia: IP20 — Určené výhradne pre vnútorné chránené inštalácie v elektrických rozvádzačoch.

• Pracovná teplota: -25 °C až +50 °C — Spoľahlivé nasadenie prístroja aj vo vonkajších rozvádzačoch a nevykurovaných priemyselných halách.

FAQ — Časté otázky zákazníkov

1. Čo sa presne stane, keď otočím voličom rozsahu počas prebiehajúceho odpočítavania času? Pri aktívnom napájaní systém zámerne nereaguje na zmeny hlavného nastavenia časového rozsahu (slúži to ako bezpečnostná poistka proti nechcenej zmene cyklu počas chodu). Úplne nový časový rozsah sa fyzicky načíta a zaktivuje až tesne po odpojení a opätovnom privedení napájacieho napätia na svorky prístroja.

2. Dá sa aspoň jemne upraviť dobiehajúci čas bez nutnosti odpojiť zariadenie od prúdu? Áno. Ak prístroj už beží a odpočítava, jemná analógová úprava času v rámci už pevne zvoleného časového rozsahu (napr. posunutie potenciometra z 5 minút na 8 minút na spodnom otočnom voliči) sa prejaví prakticky okamžite a časový cyklus sa plynule predĺži.

3. Zvládnem s týmto relé napriamo spínať 2kW vykurovacie teleso? Relé má maximálny menovitý prúd 10 A (čo je cca 2300 W) pre čisto ohmickú záťaž (kategória AC-1). Pre vykurovacie teleso s takto vysokým trvalým výkonom 2 kW sa nachádzate blízko hranice jeho konštrukčných možností. Z hľadiska celkovej dlhodobej spoľahlivosti okruhu striktne odporúčame cez relé spínať výkonový inštalačný stykač, ktorý kúrenie s istotou utiahne.

4. Na čo slúžia krajné polohy ON a OFF na hornom voliči? Slúžia na trvalé servisné zopnutie (ON) alebo trvalé hardvérové rozpustenie (OFF) hlavného relé. To je nesmierne praktická funkcia pri ručnom testovaní nadväzujúcich obvodov alebo počas plánovanej údržby linky, keď ako technik jednoducho nechcete čakať na dlhý časový odpočet a potrebujete stav okruhu ihneď zmeniť.

5. Dá sa toto relé použiť pre oneskorené zapnutie (oneskorený rozbeh motora)? Nie, tento konkrétny model (PCA-512) z výroby slúži výhradne pre funkciu oneskoreného vypnutia. Ak do svojej aplikácie nevyhnutne potrebujete relé pre funkciu oneskoreného rozbehu, siahnite priamo po príbuzných modeloch zo série F&F PCR, ktoré túto logiku plne podporujú.

6. Môžem pomocou výstupného kontaktu napriamo spínať aj DC okruh? Áno, integrovaný výstupný kontakt 1× NO/NC je konštrukčne úplne bezpotenciálový, v praxi teda funguje ako klasický oddelený mechanický spínač. Môžete cez neho bez problému ťahať aj menšie 12V alebo 24V DC okruhy. Vždy však pamätajte na dodržanie maximálneho dovoleného zaťaženia priamo pre DC napätie, ktoré u relé vždy býva výrazne nižšie ako deklarované hodnoty pre striedavé siete.
