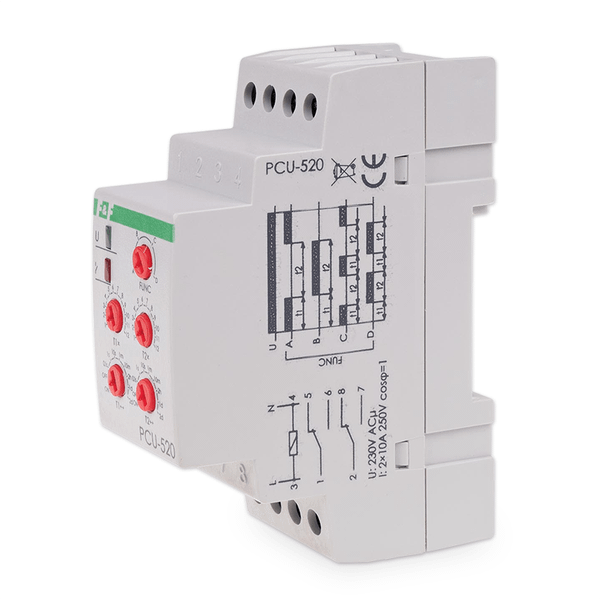

Relé časové F&F PCU-520/230 2× NO/NC, 230V, 2x8A, na DIN lištu

Časové relé F&F PCU-520 230V

Nezávislé nastavenie chodu a pauzy v jednom module

V mnohých priemyselných a domových aplikáciách nevystačíte s jednoduchým oneskorením ani so symetrickým cyklovačom. Ak potrebujete, aby čerpadlo bežalo 5 minút a následne 4 hodiny stálo, alebo aby sa ventilácia spínala na 30 sekúnd každé 2 hodiny, potrebujete zariadenie schopné nezávisle riadiť dva úplne odlišné časové úseky. Riešením je nasadenie asymetrického cyklovača na DIN lištu, ktorý automatizuje procesy vyžadujúce rozdielnu dĺžku sepnutia a medzery bez nutnosti zložitého programovania riadiacich jednotiek.

Časové relé F&F PCU-520 pracujúce so štandardným sieťovým napätím 230 V AC je skonštruované špeciálne pre túto úlohu. Na svojom čelnom paneli nesie dve úplne nezávislé sady ovládacích prvkov — jednu pre nastavenie doby sepnutia (T1) a druhú pre dobu pauzy (T2). Obe tieto hodnoty možno hardvérovo definovať v obrovskom rozsahu od 0,1 sekundy do 576 hodín (24 dní). Prístroj je navyše osadený dvojicou bezpotenciálových prepínacích kontaktov 2× 8 A, vďaka ktorým môže cyklovač súčasne a nezávisle ovládať dva rôzne nadväzujúce okruhy.

Kľúčové parametre a ich prínos v praxi

• Dva nezávislé časy T1 a T2 — absolútna sloboda v nastavení pomeru medzi dobou práce (pulzu) a dobou nečinnosti (medzery).

• Obrovský rozsah 0,1 s až 576 h pre každý čas — zvládne odbaviť zlomkové pulzy aj dlhé viacdňové technologické prestávky.

• Výstupný kontakt 2× NO/NC (2× 8 A) — umožňuje paralelné spínanie dvoch oddelených obvodov alebo istenie silnejších ovládacích slučiek.

• Hardvérové nastavenie bez displeja — 4 mechanické otočné voliče garantujú okamžitú konfiguráciu a odolnosť proti zamrznutiu v mrazivých prevádzkach.

• Kompaktná šírka 2 moduly (35 mm) — aj napriek prítomnosti dvoch nezávislých časovačov zaberá v DIN rozvodnici absolútne minimum miesta.

• Automatický štart po privedení napätia — relé nepotrebuje žiadny externý ovládací impulz, cyklovať začne ihneď po zapnutí hlavného ističa.

• Dvojitá LED diagnostika — optická kontrola prítomnosti napájacieho napätia aj aktuálneho stavu reléového kontaktu priamo na paneli.

Spoľahlivý chod s mikroprocesorovou presnosťou

Srdcom modulu PCU-520 je presný mikroprocesor, ktorý zaisťuje stabilný odpočet aj v asymetrickom režime. Hlavnou výhodou tohto relé je rozdelenie konfigurácie do dvoch sekcií. Horná dvojica voličov definuje čas T1 (napríklad pracovný pulz), spodná dvojica riadi čas T2 (pauzu). Každá sekcia má vlastný volič hrubého rozsahu (sekundy, minúty, hodiny, dni) a vlastný potenciometer pre jemné dolaďovanie hodnoty. Vďaka absencii zložitého digitálneho menu technik ušetrí čas a na prvý pohľad vidí aktuálne nastavenie stroja, čo dramaticky urýchľuje údržbu a revízie priamo v teréne.

Od mazacích lisov po skleníkovú ventiláciu

Vďaka funkcii asymetrického cyklovania sa relé najčastejšie nasadzuje v poľnohospodárstve a B2B automatizácii. Slúži ako hlavný riadiaci prvok pre automatické zavlažovanie alebo aeráciu vody, kde čerpadlá pracujú v režime krátkych intenzívnych pulzov preložených dlhými hodinami pokoja. V ťažkom priemysle sa relé PCU-520 využíva pre riadenie centrálneho mazania strojov alebo pravidelný prefuk filtrov vo vzduchotechnike. Všade tam, kde by použitie zložitého PLC automatu bolo neekonomické, nasadzuje sa toto jednoúčelové hardvérové riešenie s okamžitou odozvou.

Pre koho je produkt určený

Tento asymetrický cyklovač cieli primárne na výrobcov jednoúčelových strojov a tvorcov rozvádzačov, ktorí potrebujú stabilný a certifikovaný prvok pre riadenie periodických procesov bez použitia softvéru. Je neoceniteľný pre servisných a údržbových technikov v priemysle, ktorí riešia pravidelné dávkovanie, odsávanie alebo mazanie. Vďaka jednoduchosti zapojenia na štandardnú 230V sieť si ho však často obľúbia aj pokročilí DIY kutilovia, ktorí automatizujú chod terárií, liahní alebo domácich hydroponických systémov.

Technické špecifikácie

• Napájacie napätie: 230 V AC / 50 Hz — Klasické sieťové napájanie z bežnej domovej či priemyselnej siete.

• Pracovná funkcia: Asymetrický cyklovač — Striedavé spínanie s nezávislým nastavením doby sepnutia a doby rozopnutia.

• Typ kontaktu: 2× prepínací (NO/NC) — Dva galvanicky oddelené kontakty pre spínanie viacerých okruhov súčasne.

• Max. zaťaženie kontaktov: 2× 8 A (AC-1) — Dostatočný výkon pre cievky stykačov, signálne obvody alebo menšie svetelné záťaže.

• Časový rozsah T1 aj T2: 0,1 s ÷ 576 h — Extrémne široké pásmo nastaviteľné úplne nezávisle pre každý z dvoch krokov cyklu.

• Doba znovunastavenia: < 50 ms — Blesková pripravenosť modulu po obnove napájania.

• Vlastný príkon: 0,8 W — Energeticky vysoko efektívna nepretržitá prevádzka, nezahrieva rozvádzač.

• Signalizácia stavu: Zelená LED (prítomnosť napájania U) / Červená LED (stav sepnutia relé R).

• Pripojenie vodičov: Skrutkové svorky (max. prierez 2,5 mm²) — Bezpečné utiahnutie pre drôty aj slanované vodiče s dutinkou.

• Montážny systém: DIN lišta TH35 — Klasické uchytenie pre všetky štandardizované rozvodnice.

• Rozmery: 2 moduly (šírka 35 mm) — Radikálna úspora cenného priestoru vedľa ističov.

• Stupeň krytia: IP20 — Určené pre interiérovú inštaláciu vnútri zapuzdrených elektrických rozvádzačov.

• Pracovná teplota: -25 °C až +50 °C — Spoľahlivé nasadenie vo vykurovaných priestoroch aj mrazivých vonkajších boxoch.

FAQ — Časté otázky zákazníkov

1. Môžem relé PCU-520 použiť aj ako symetrický cyklovač? Áno, bez problému. Hoci je prístroj primárne asymetrický, stačí na oboch častiach panelu (pre T1 aj T2) nastaviť na voličoch úplne rovnaké hodnoty rozsahu aj času. Tým sa z neho stane klasický symetrický cyklovač.

2. Začne relé po zapnutí prúdu ihneď spínať, alebo začne pauzou? U relé PCU-520 cyklus štandardne začína sepnutím (zapnutím) pripojeného kontaktu na dobu T1, po ktorom nasleduje medzera na dobu T2. Presný začiatok cyklu vždy závisí od zapojenia vstupného napájania podľa technického listu výrobcu.

3. Môžem spínať dve rôzne napätia súčasne? Áno. Relé disponuje dvoma bezpotenciálovými prepínacími kontaktmi (2× 8 A). To znamená, že cez prvý kontakt (svorky napr. 11-12-14) môžete spínať okruh na 230 V AC, a cez druhý kontakt (svorky napr. 21-22-24) môžete nezávisle spínať signalizačnú slučku na 24 V DC. Kontakty sú od seba galvanicky oddelené.

4. Čo sa stane s bežiacim odpočtom pri výpadku prúdu? Prístroj nedisponuje vnútornou pamäťou ani záložnou batériou. Akonáhle dôjde k strate napätia 230 V na prívodných svorkách, proces sa preruší. Po obnove napájania začne celý nastavený cyklus bežať opäť od začiatku (od počiatku času T1).

5. Utiahne kontakt 8 A napriamo vodné čerpadlo? Závisí od výkonu a typu čerpadla. Uvedená hodnota 8 A platí pre čisto odporovú záťaž (AC-1). Väčšina čerpadiel však predstavuje induktívnu záťaž s vysokým rozbehovým prúdom. Dôrazne odporúčame cez relé PCU-520 spínať iba cievku výkonového inštalačného stykača (napr. 25A) a až ten nech nesie plnú záťaž motora čerpadla.

6. Prejaví sa zmena času na potenciometri okamžite? Závisí, čím otočíte. Ak počas chodu zmeníte hrubý časový rozsah (napr. z hodín na dni), relé to bude ignorovať a zmena sa načíta až po reštarte napájania. Ak však pohnete iba jemným dolaďovacím potenciometrom, časový úsek prebiehajúceho kroku sa okamžite predĺži alebo skráti.

7. Potrebujem pre beh cyklovača nejaké spúšťacie tlačidlo? Nie, tento typ relé nevyžaduje externý ovládací vstup (pin). Zapojenie je veľmi triviálne — akonáhle privediete na napájacie svorky tvrdú fázu a nulu, relé sa oživí a okamžite zaháji svoj nekonečný asymetrický cyklus.
