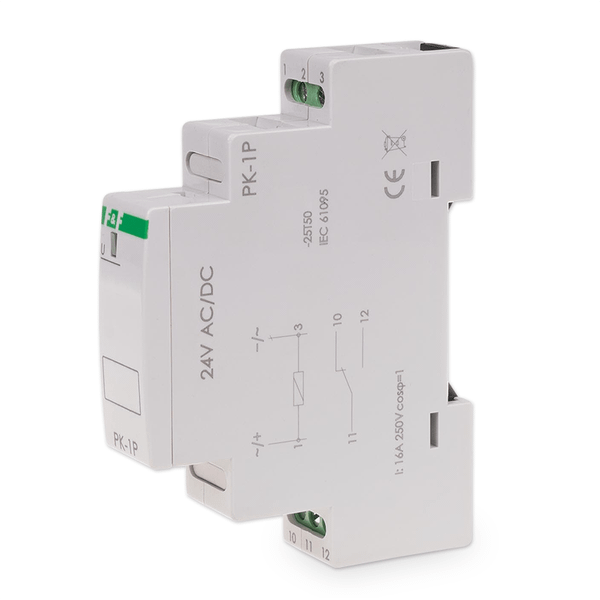

Relé elektromagnetické F&F PK-1P/24, 1× NO/NC, 24V AC/DC, 16A, na DIN lištu

Elektromagnetické relé F&F PK-1P 24V — Bezpečné oddelenie obvodov a spínanie 16 A

Istota a spoľahlivosť v 24V inštaláciách

Elektromagnetické relé F&F PK-1P/24 slúži na bezpečné galvanické oddelenie slaboprúdových riadiacich obvodov od silovej siete alebo na masívne posilnenie spínacieho výkonu senzorov pracujúcich na nízkom napätí. S riadiacou cievkou univerzálne navrhnutou pre 24 V AC/DC a bezpotenciálovým prepínacím kontaktom s trvalým zaťažením až 16 A predstavuje ideálny prvok pre priemyselnú automatizáciu, poplašné systémy či inteligentnú domácnosť. Jeho extrémne kompaktná šírka len 1 modul (18 mm) zaručuje bezproblémovú a rýchlu integráciu na štandardnú inštalačnú DIN lištu.

Čo rozhoduje pri výbere 24V relé

• Univerzálna cievka 24 V AC/DC — umožňuje flexibilné nasadenie v systémoch s jednosmerným aj striedavým nízkonapäťovým riadením.

• Zaťažiteľnosť kontaktu 16 A (AC-1) — s prehľadom utiahne menšie vykurovacie telesá, svetelné okruhy alebo cievky masívnych výkonových stykačov.

• Prepínací kontakt 1× NO/NC — jeden prvok vám dáva slobodnú voľbu na realizáciu spínacej alebo rozpínacej logiky na základe konkrétnej potreby.

• Plné galvanické oddelenie — bezpečne chráni citlivú 24V elektroniku (PLC automaty, alarmy) pred prierazom a rušením zo silovej 230V siete.

• Optická diagnostika chodu — jasná zelená LED dióda na čelnom paneli okamžite signalizuje prítomnosť napätia a aktívne zopnutie vnútornej kotvy.

Pre koho je relé určené

Tento modulárny prvok je nepostrádateľný pre elektromontérov a integrátorov smart home systémov, ktorí potrebujú úplne spoľahlivo oddeliť slaboprúdové 24V riadenie (napr. z inteligentného hubu alebo zabezpečovacej ústredne) od spínaného silového výkonu na 230 V. Rovnako ho denne využijú výrobcovia rozvádzačov na spoľahlivé posilnenie obmedzenej spínacej kapacity miniatúrnych priemyselných snímačov.

Technické špecifikácie

• Napájanie cievky: 24 V AC/DC — Univerzálny nízkonapäťový vstup na pripojenie jednosmerných zdrojov aj striedavých transformátorov.

• Konfigurácia kontaktov: 1× prepínací (NO/NC) — Galvanicky úplne oddelený bezpotenciálový kontakt na flexibilné zapojenie.

• Maximálny menovitý prúd: 16 A (AC-1) — Dostatočný výkon na spoľahlivé spínanie bežných odporových záťaží.

• Maximálne spínacie napätie: 250 V AC — Umožňuje 24V riadiacim signálom bezpečne ovládať štandardné prvky na sieťové napätie.

• Riadiaci prúd cievky: 25 mA — Vysoko úsporný chod, ktorý nijako nezaťažuje elektronické výstupy nadradených riadiacich jednotiek.

• Signalizácia stavu: 1× zelená LED — Prehľadná optická kontrola aktívneho stavu relé priamo na čelnom štítku.

• Kategória použitia: AC-1 (odporové záťaže) / AC-15 (ovládanie elektromagnetických záťaží).

• Pripojenie: Skrutkové svorky (max. 2,5 mm²) — Garantujú úplne bezpečné upevnenie pevných drôtov aj splietaných lankových vodičov.

• Utahovací moment: 0,4 Nm — Definuje predpísanú upínaciu silu na ochranu jemných závitov v svorkovnici.

• Montáž: DIN lišta TH35 — Klasický európsky štandard na rýchle uchytenie do domových aj priemyselných skríň.

• Rozmery: 1 modul (šírka 18 mm) — Maximálna úspora cenného inštalačného priestoru.

• Stupeň krytia: IP20 — Krytie určené výlučne na montáž dovnútra uzavretých elektrických rozvádzačov.

• Pracovná teplota: -25 °C až +50 °C — Stabilné spínanie bez zamŕzania aj v náročných podmienkach.

FAQ — Časté otázky zákazníkov

1. Môžem na vstup cievky tohto relé pripojiť striedavých aj jednosmerných 24 V? Áno. Model PK-1P (24 V) je vybavený univerzálnou cievkou, ktorá bez problémov akceptuje obe varianty. Relé tak môžete ovládať ako čistým jednosmerným napätím z priemyselného napájacieho zdroja, tak striedavým napätím zo zvonkového transformátora, bez rizika jeho poškodenia.

2. Je možné 24V ovládacím napätím spínať 230V spotrebič? Áno, presne na tento účel je relé primárne skonštruované. Cievka (ovládanie) a spínací kontakt (výstup) sú od seba konštrukčne úplne galvanicky oddelené. Vďaka tomu môžete nízkonapäťovým tlačidlom, alarmom alebo riadiacou jednotkou bezpečne ovládať silový spotrebič napájaný sieťovými 230 V.

3. Zvládne 16A kontakt priame zopnutie elektromotora? Relé je certifikované na menovitý prúd 16 A, avšak toto platí pre kategóriu AC-1 (čisto odporová záťaž, napr. kúrenie). Pre indukčné záťaže s masívnym nábehovým prúdom, ako sú čerpadlá a asynchrónne motory, použite toto relé len ako pomocné na bezpečné zopnutie cievky hlavného výkonového stykača.

4. Zostane výstupný kontakt zopnutý aj po výpadku ovládacieho napätia? Nie, ide o štandardné elektromagnetické monostabilné relé. Vnútorná pohyblivá kotva je v zopnutej pracovnej polohe držaná výhradne magnetickou silou cievky. Akonáhle riadiace napätie 24 V zmizne, mechanická pružina kontakty okamžite a spoľahlivo vráti späť do ich pokojovej polohy.

5. Čo znamená zapojenie NO a NC na výstupnej svorkovnici? Relé disponuje jedným prepínacím kontaktom, čo znamená, že má spoločný prívod a dva odlišné výstupy. Výstup označený ako NC (Normally Closed) je v pokojovom stave (bez napätia) trvale priechodný, po privedení napätia sa rozopne. Výstup NO (Normally Open) je v pokojovom stave rozpojený a zopne sa až vo chvíli, keď relé aktivujete 24 voltmi.
