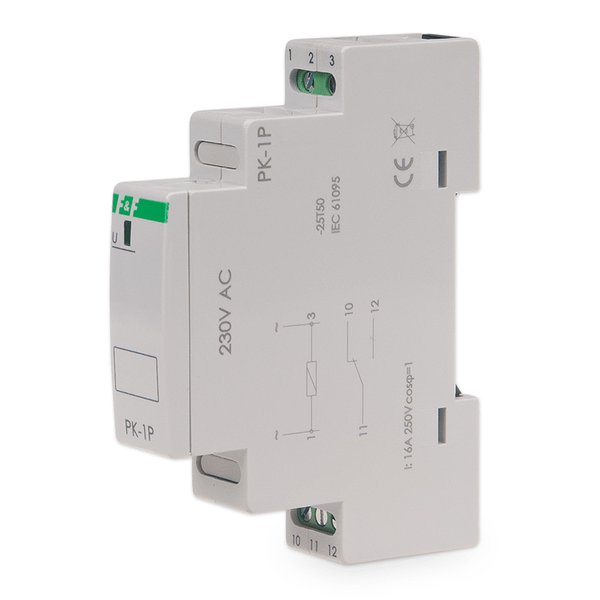

Relé elektromagnetické F&F PK-1P/230, 1× NO/NC, 230V, 16A, na DIN lištu

Elektromagnetické relé F&F PK-1P 230V — Bezpečné oddelenie obvodov a spínanie 16 A

Modulárny základ pre každú rozvodnicu

Modulové elektromagnetické relé F&F PK-1P slúži na posilnenie spínacieho výkonu existujúcich snímačov a na bezpečné galvanické oddelenie medzi riadiacim a silovým obvodom. S riadiacou cievkou dimenzovanou na štandardných 230 V AC a jedným prepínacím beznapäťovým kontaktom s trvalou zaťažiteľnosťou až 16 A predstavuje absolútne univerzálny prvok pre priemyselnú aj domovú automatizáciu. Ľahko ho integrujete do akejkoľvek rozvodnice na DIN lištu s maximálnou úsporou miesta vďaka šírke iba 18 mm.

Čo oceníte od prvého zapojenia

• Max. záťaž 16 A (kategória AC-1) — s prehľadom utiahne štandardné vykurovacie telesá, menšie osvetľovacie okruhy aj cievky masívnych výkonových stykačov.

• Prepínací kontakt 1× NO/NC — jeden prvok vám dáva slobodu realizovať spínaciu, rozpínaciu aj prepínaciu logiku podľa konkrétnych potrieb projektu.

• Plné galvanické oddelenie — fyzicky a bezpečne separuje riadiaci 230V signál od samotného spínaného výkonu, čím chráni predradené elektronické riadiace prvky pred skratom záťaže.

• Kompaktná šírka 1 modul (18 mm) — neplytvá cenným inštalačným priestorom v husto zaplnených domových aj priemyselných skriniach.

• Vizuálna LED diagnostika — farebná dióda na čelnom paneli okamžite opticky signalizuje prítomnosť riadiaceho napätia a fyzické zopnutie vnútornej kotvy relé.

Pre koho je relé určené

Tento prvok je každodenným a nepostrádateľným nástrojom pre elektromontérov a výrobcov rozvádzačov, ktorí v teréne alebo pri výrobe potrebujú posilniť nedostatočnú prúdovú zaťažiteľnosť výstupov z rôznych termostatov a snímačov, alebo spoľahlivo zabezpečiť fázové a napäťové oddelenie ovládacích obvodov od koncových spotrebičov.

Technické špecifikácie

• Napájacie napätie cievky: 230 V AC — Štandardné sieťové napätie, ovládanie nevyžaduje externé DC zdroje ani transformátory.

• Konfigurácia kontaktov: 1× prepínací (NO/NC) — Beznapäťový (suchý) kontakt pre univerzálne aplikácie.

• Maximálny menovitý prúd: 16 A (AC-1) — Kapacita dimenzovaná pre odporové a mierne induktívne záťaže.

• Maximálne spínacie napätie: 250 V AC — Plne pokrýva všetky štandardné jednofázové rozvody.

• Ovládací prúd cievky: max. 25 mA — Veľmi nízky príkon zaisťuje, že relé zbytočne nezaťažuje ovládací prvok.

• Signalizácia stavu: 1× LED dióda — Okamžitá a zreteľná indikácia aktívneho (zopnutého) stavu.

• Kategória použitia: AC-1 (odporové záťaže) / AC-15 (ovládanie elektromagnetických záťaží).

• Pripojovacie svorky: Skrutkové (max. prierez 2,5 mm²) — Pevné spojenie pre plný drôt aj splietané vodiče s dutinkou.

• Utahovací moment: 0,4 Nm — Ideálna sila zabraňujúca vytrhnutiu vodiča aj poškodeniu závitu vo svorkovnici.

• Montážny systém: DIN lišta TH35 — Klasické zacvaknutie kompatibilné so všetkými rozvodnicami na trhu.

• Rozmery: 1 modul (šírka 18 mm) — Plná integrácia do štandardizovaných modulárnych polí.

• Stupeň krytia: IP20 — Ochrana proti vniknutiu pevných telies nad 12,5 mm, nutná montáž do uzavretej skrine.

• Pracovná teplota: -25 °C až +50 °C — Stabilná funkcia bez zamŕzania aj v nevykurovaných priemyselných skriniach.

FAQ — Časté otázky zákazníkov

1. Môžem s týmto 16A kontaktom napriamo spínať kompresor alebo asynchrónny motor? Dôrazne to neodporúčame. Udávaný menovitý prúd 16 A platí výhradne pre ohmickú záťaž (vykurovacie telesá, žiarovky, kategória AC-1). Motor je induktívna záťaž s masívnym nábehovým prúdom, ktorý by kontakty relé veľmi rýchlo spekol. Pre motory použite toto relé iba na spínanie cievky výkonového inštalačného stykača, ktorý obstará samotnú silovú záťaž.

2. Je možné riadiacu cievku tohto relé napájať 24 V DC? Nie, tento konkrétny model (PK-1P 230 V) má cievku pevne vinutú pre sieťové napätie 230 V AC. Ak z vášho riadiaceho systému ide 24 V (AC alebo DC), musíte si zakúpiť identické relé vo verzii F&F PK-1P 24V.

3. Môžem cez prepínací kontakt spínať iné napätie, než ktorým je napájaná cievka? Áno, presne na to je toto relé určené. Kontakt je galvanicky plne oddelený (tzv. beznapäťový). Znamená to, že cievku môžete ovládať klasickými 230 V AC zo sieťového termostatu, zatiaľ čo cez oddelený kontakt budete napríklad prerušovať signálnu komunikačnú slučku na 12 V DC.

4. Čo znamená parameter 1× NO/NC v praxi? Znamená to, že relé má jeden vstupný svorkový bod (COM) a dva výstupné. V pokojovom stave (bez napätia na cievke) je prúd vedený do jedného výstupu (Normally Closed - NC). Akonáhle privediete napätie na cievku, vnútorná kotva cvakne a prúd sa presmeruje do druhého výstupu (Normally Open - NO). Zvolením správnej svorky si tak určíte, či má relé záťaž spínať, alebo naopak odpájať.

5. Zostane relé zopnuté aj pri výpadku napájania? Nie, ide o štandardné monostabilné (elektromagnetické) relé. Kotva je v pracovnej polohe držaná iba silou aktívneho elektromagnetu. Akonáhle napätie na cievke zmizne, vnútorná vratná pružina okamžite vráti kontakty do ich východzej pokojovej polohy.
