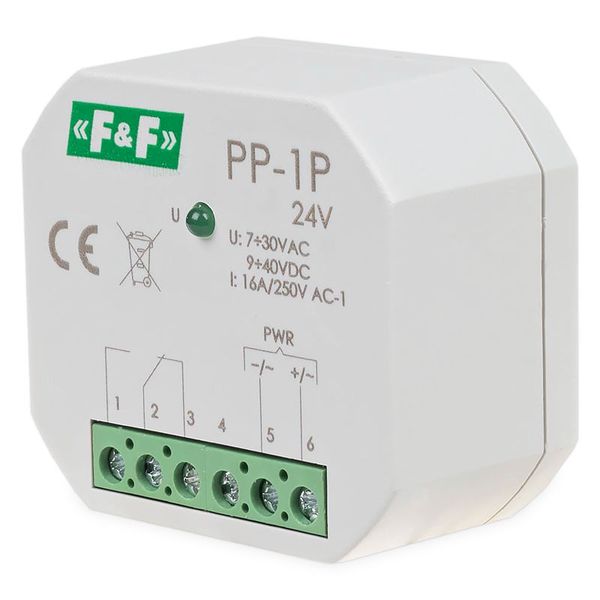

Relé elektromagnetické F&F PP-1P/24, 1× NO/NC, 24V AC/DC, 16A, do krabice

Elektromagnetické relé F&F PP-1P-24V — Univerzálne 24V prepínacie relé

Spoľahlivé galvanické oddelenie v kompaktnom formáte

Prepojenie priemyselných PLC automatov, zabezpečovacích ústrední alebo centrálnych smart home modulov so silovými spotrebičmi vyžaduje absolútnu prevádzkovú bezpečnosť. Tieto riadiace jednotky pracujú najčastejšie so signalizačným napätím 24 V AC/DC, ktoré z princípu nesmie prísť do kontaktu s domovým alebo priemyselným 230V rozvodom. Elektromagnetické relé F&F PP-1P-24V funguje ako robustný oddeľovací článok, ktorý prevádza nízkonapäťové povely na bezpečné spínanie silovej záťaže priamo v inštalačnej krabici.

Hlavnou devízou tohto modelu je integrácia jedného prepínacieho kontaktu (1× NO/NC) s maximálnou zaťažiteľnosťou 16 A. Na rozdiel od bežných spínacích (NO) relé ponúka verzia 1P oveľa väčšiu flexibilitu — umožňuje nielen klasické zapnutie a vypnutie obvodu, ale aj prepínanie medzi dvoma nezávislými stavmi. Vďaka kompaktným rozmerom 48 × 43 × 25 mm sa relé ľahko ukryje pod vypínač do štandardnej krabice Ø60 mm (KU68), čím sa eliminuje potreba dlhých silových prívodov do hlavného rozvádzača.

Technické výhody pre precízne inštalácie

• Prepínací kontakt (1× NO/NC) — Poskytuje možnosť reverzácie funkcií alebo voľby medzi dvoma obvodmi pomocou jediného riadiaceho povelu.

• Napájanie 24 V AC/DC — Plná kompatibilita so štandardnými výstupmi zabezpečovacej a automatizačnej techniky.

• Vysoká priepustnosť 16 A / 250 V — Dimenzované pre plnohodnotný svetelný okruh alebo lokálne vykurovacie teleso (v kategórii AC-1).

• Plné galvanické oddelenie — Zabezpečuje 100% izoláciu medzi 24V riadiacou logikou a 230V spínaným obvodom.

• Neviditeľná montáž — Podomietkové prevedenie šetrí drahocenné miesto na DIN lištách.

• LED indikácia stavu — Integrovaná zelená dióda urýchľuje vizuálnu kontrolu prítomnosti riadiaceho signálu.

Výkon a efektivita pri lokálnom riadení

Účinnosť inštalačného relé PP-1P-24V spočíva v jeho schopnosti chrániť citlivú elektroniku a posilňovať slabé výstupy. Smart home kontroléry dokážu z interných svoriek poskytnúť iba minimálny prúd na riadenie. Toto relé vyžaduje na aktiváciu príkon iba 0,6 W (z 24V zdroja), ale jeho strieborné kontakty následne bezpečne prepustia až 3680 W výkonu. Robustná mechanika zaručuje odolnosť voči opotrebovaniu, s testovanou životnosťou na 5 000 000 mechanických cyklov, čo garantuje roky úplne bezúdržbovej prevádzky aj pri frekventovanom spínaní.

Scenáre nasadenia v praxi

Prvým typickým využitím je riadenie vykurovacích a chladiacich systémov. Termostat s 24V výstupom vyšle signál a relé vďaka prepínaciemu (NO/NC) kontaktu zabezpečí logiku: buď je sepnutý obvod vykurovania (NO), alebo je pri rozopnutí relé aktivovaný obvod pre pasívne vetranie/odvetrávanie (NC). Všetko lokálne pri zdroji.

Druhým častým prípadom sú zabezpečovacie a prístupové systémy. Alarmová ústredňa (24 V DC) potrebuje pri vyhlásení poplachu rozsvietiť halogénové reflektory (230 V AC) a zároveň odpojiť napájanie elektronického zámku brány. Prepínací kontakt relé F&F zvládne obe tieto úkony simultánne, čím zásadne zjednodušuje logiku zapojenia.

Pre koho je produkt určený

Elektromagnetické relé tvorí základný stavebný prvok pre systémových integrátorov, elektromontérov a projektantov. Ocení ho najmä technici pracujúci so systémami Loxone, Tecomat, Jablotron alebo Paradox, ktorí potrebujú lokálne rozšíriť 24V riadenie o silové spínanie. Montáž a zapojenie, najmä na strane sieťového napätia, musí vykonávať osoba spĺňajúca podmienky odbornej spôsobilosti v elektrotechnike.

Technické špecifikácie

• Napájacie (ovládacie) napätie: 24 V AC/DC — 7 až 30 V AC / 9 až 40 V DC - Univerzálny vstup pre striedavý aj jednosmerný signál.

• Konfigurácia kontaktov: 1× NO/NC (prepínací) — Galvanicky oddelený od napájacej cievky.

• Maximálny prúd záťaže: 16 A (v kategórii AC-1) — Vhodné primárne pre odporové a mierne induktívne záťaže.

• Maximálny spínaný výkon: 3680 W — Poskytuje rezervu pre bežné ohrievače a zásuvkové obvody.

• Príkon (zapnutý stav): 0,6 W — Vysoko úsporná prevádzka bez zbytočných tepelných strát.

• Mechanická životnosť: 5 × 10⁶ cyklov — Spoľahlivosť na priemyselnej úrovni.

• Pripojenie: Skrutkové svorky do 2,5 mm² — Odporúčaný uťahovací moment 0,4 Nm.

• Indikácia stavu: Zelená LED — Aktivuje sa pri privedení napätia na svorky cievky.

• Krytie: IP20 — Určené výhradne na inštaláciu do vnútorných elektroinštalačných krabíc.

• Prevádzková teplota: -25 °C až +50 °C — Stabilná funkcia aj v náročných teplotných podmienkach.

• Rozmery: 48 × 43 × 25 mm — Navrhnuté pre jednoduchú inštaláciu do kruhových krabíc Ø60 mm.

FAQ — Časté otázky zákazníkov

1. Aký je rozdiel medzi týmto modelom (PP-1P) a verziou PP-1Z? Hlavný rozdiel spočíva v type kontaktu. Model PP-1Z má jeden kontakt spínací (NO) – iba zapína/vypína. Model PP-1P disponuje kontaktom prepínacím (NO/NC). Tri svorky na výstupe vám umožňujú zvoliť, či sa má obvod privedením napätia zapnúť, alebo naopak prerušiť, prípadne možno prepínať napájanie medzi dvoma rôznymi spotrebičmi.

2. Môžem cievku relé napájať striedavým aj jednosmerným napätím 24 V? Áno, integrovaný vstupný obvod je navrhnutý tak, aby spoľahlivo reagoval na napätie 24 V nezávisle od toho, či ide o prúd striedavý (AC) alebo jednosmerný (DC). Polarita pri DC napájaní nehrá rolu.

3. Dá sa cez kontakty relé spínať sieťové napätie 230 V? Samozrejme, toto je primárna funkcia relé. Cievka je napájaná bezpečnými 24 V z riadiaceho systému a prepínací kontakt úplne nezávisle (vďaka galvanickému oddeleniu) spína silový obvod s napätím 230 V.

4. Čo znamená parameter "kategória AC-1"? Kategória AC-1 znamená, že menovitý prúd 16 A platí pre odporové záťaže (napr. elektrické ohrievače, bojler, klasické žiarovky). Ak plánujete spínať motory alebo LED zdroje (kapacitná záťaž), prúdová zaťažiteľnosť sa znižuje. Pre LED svietidlá odporúčame model s označením PP-1Z-LED.

5. Zvládne sa relé uchladit v uzavretej podomietkovej krabici? Áno, príkon samotného relé v sepnutom stave je zanedbateľných 0,6 W. Ak neprekročíte maximálny dovolený prúd 16 A na kontaktoch (aby nedochádzalo k nadmernému zahrievaniu prechodom silového prúdu), relé je pre uzavreté inštalačné krabice (napr. KU68) priamo certifikované.

6. Môžem spínať iné napätia, napríklad 12 V na kontaktoch? Áno, kontakty sú tzv. bezpotenciálové (suché). Môžete nimi spínať akékoľvek napätie od jednotiek voltov až po 250 V AC (prípadne 24 V DC), bez toho, aby to ovplyvnilo 24V riadiaci obvod.

7. Je na pripojenie vodičov potrebné použiť dutinky? Ak používate plný drôt, dutinky nie sú potrebné. Ak však do skrutkových svoriek (do max. prierezu 2,5 mm²) zapájate lanko (splietaný vodič), použitie lisovacích dutiniek je z hľadiska platných noriem a zabezpečenia kvalitného spoja nevyhnutnosťou.
