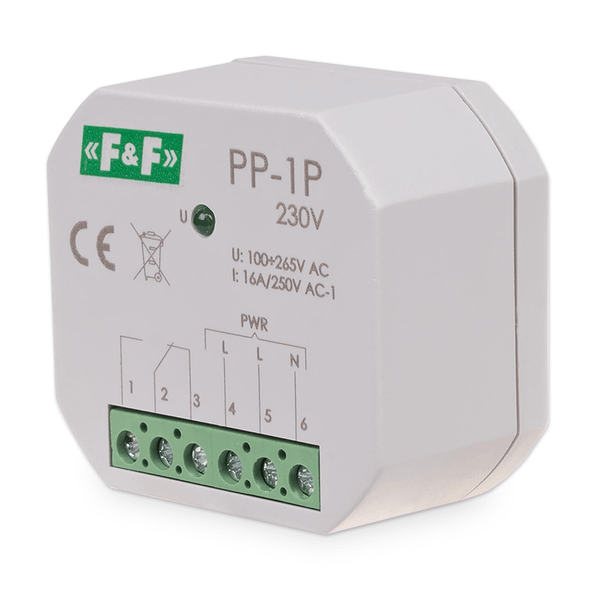

Relé elektromagnetické F&F PP-1P/230, 1× NO/NC, 230V, 16A, do krabice

Elektromagnetické relé F&F PP-1P-230V — Bezpečné prepínanie priamo v krabici

Riešenie pre lokálnu logiku bez sekania káblov

Pri úpravách elektroinštalácie, pridávaní termostatov alebo integrácii prístupových systémov technici často bojujú s nedostatkom vodičov. Ak riadiaca jednotka potrebuje ovládať silový okruh, ale v hlavnom rozvádzači nie je miesto alebo chýba dátový kábel, prichádza na rad lokálne riešenie. Elektromagnetické inštalačné relé F&F PP-1P-230V je skonštruované presne pre tieto situácie — zabezpečuje plnohodnotné galvanické oddelenie a výkonové spínanie priamo v podomietkovej krabici Ø60 mm.

Srdcom prístroja je jeden prepínací kontakt (1× NO/NC), ktorý reaguje na štandardné sieťové napätie 230 V AC. Vďaka maximálnej priepustnosti 16 A cez kontakt dokáže relé obslúžiť bežné zásuvkové okruhy, kúrenie alebo osvetlenie. Prepínacia funkcia navyše umožňuje vytvoriť inverznú logiku – jedným povelom možno jeden okruh zapnúť a druhý (úplne nezávislý) bezpečne vypnúť.

Kľúčové parametre pre profesionálnu montáž

• Prepínací kontakt (1× NO/NC) — Ponúka voľbu medzi spínacou (zapnuté pod napätím) a rozpínacou (vypnuté pod napätím) funkciou.

• Galvanické oddelenie obvodov — Zabezpečuje 100% izoláciu medzi ovládacou cievkou a spínanou záťažou (bezpotenciálový kontakt).

• Vysoká zaťažiteľnosť 16 A / 250 V — Dimenzované pre plnohodnotné nasadenie v kategórii AC-1 (odporová záťaž až 3 680 W).

• Univerzálne ovládanie 230 V AC — Priame napojenie na fázový vodič bez nutnosti inštalovať externé napájacie zdroje.

• Montáž pod omietku do KU68 — Kompaktný modul s rozmermi 48 × 43 × 25 mm nezasahuje do estetiky interiéru.

• Vizuálna indikácia stavu — Integrovaná LED kontrolka zjednodušuje diagnostiku a potvrdzuje prítomnosť napätia na cievke.

Silový výkon pod vypínačom

Efektivita modelu PP-1P-230V sa opiera o minimalizáciu strát a maximálne využitie priestoru. Cievka relé je optimalizovaná pre trvalú prevádzku pod sieťovým napätím a vykazuje zanedbateľný príkon iba 0,6 W. Na druhej strane masívny kontaktný mechanizmus bez problému prepustí výkon blížiaci sa 4 000 VA. Vďaka mechanickej odolnosti testovanej na 5 000 000 spínacích cyklov je zariadenie pripravené na dlhodobú záťaž aj v prevádzkach s vysokou frekvenciou spínania.

Využitie v inštalačnej praxi

Relé nachádza hlavné uplatnenie pri vytváraní inverzných obvodov. Klasickým príkladom je nútené vetranie: zapnutím svetla v kúpeľni (privedením 230 V na cievku) sa sepne svietidlo a zároveň sa vďaka NC kontaktu môže odpojiť iný, nekompatibilný spotrebič, alebo sa s oneskorením aktivovať ventilátor s vlastnou fázou.

Druhým scenárom je posilnenie výkonu slabých kontaktov. Izbové termostaty alebo časové spínače majú výstupné relé dimenzované len na 2 A až 5 A. Pomocou predradeného relé PP-1P-230V v inštalačnej krabici získate plnohodnotný 16A spínací prvok, ktorý bezpečne utiahne aj výkonné podlahové kúrenie alebo infrapanely.

Pre koho je produkt určený

Tento modul tvorí základnú výbavu pre elektromontérov, revíznych technikov a údržbárov priemyselných aj rezidenčných objektov. Koncoví používatelia ho ocenia v rámci spoľahlivo fungujúcej automatizácie, inštaláciu však musí vykonať výhradne osoba s príslušnou elektrotechnickou kvalifikáciou, keďže zariadenie pracuje so životu nebezpečným sieťovým napätím 230 V.

Technické špecifikácie

• Napájacie napätie: 100–265 V AC — Klasické sieťové napätie pre cievku.

• Konfigurácia kontaktov: 1× NO/NC (prepínací) — Jeden spoločný prívod, jeden normálne otvorený a jeden normálne zatvorený výstup.

• Maximálny prúd záťaže: 16 A (v kategórii AC-1) — Určené pre odporové a neinduktívne záťaže.

• Maximálny spínaný výkon: 3680 W — Dostačujúci pre drvivú väčšinu jednofázových spotrebičov.

• Príkon cievky: 0,6 W — Energeticky nenáročná prevádzka aj pri trvalom sepnutí.

• Mechanická životnosť: 5 × 10⁶ cyklov — Vysoká spoľahlivosť pohyblivých častí.

• Pripojenie: Skrutkové svorky do 2,5 mm² — Bezpečné uchytenie plných vodičov aj laniek (s dutinkou).

• Indikácia stavu: LED dióda — Okamžitá kontrola aktivácie relé (prítomnosť 230 V na svorkách 1-3).

• Krytie: IP20 — Certifikované len pre suché priestory, chránené pri montáži do krabice.

• Prevádzková teplota: -25 °C až +50 °C — Spoľahlivé fungovanie aj v nevykurovaných chodbách alebo garážach.

• Rozmery: 48 × 43 × 25 mm — Skonštruované pre bežné kruhové krabice Ø60 mm (napr. KU68).

FAQ — Časté otázky zákazníkov

1. Aký je rozdiel medzi spínacím a prepínacím kontaktom? Spínací (NO) kontakt obvod len spojí alebo rozpojí (ako klasický vypínač). Prepínací kontakt (NO/NC) napätie nevypína, ale presmerúva ho z jedného výstupu na druhý. V kľude vedie prúd do svorky NC, po privedení napätia na cievku sa prepne na svorku NO.

2. Môžem na kontakty pripojiť iné napätie ako 230 V? Áno. Výstupný kontakt je bezpotenciálový a plne galvanicky oddelený od napájania cievky. Cievku ovládate 230 V, ale cez kontakty môžete bezpečne spínať napríklad napätie 12 V alebo 24 V.

3. Je toto relé vhodné na priame spínanie veľkého množstva LED svietidiel? Nie, tento model je dimenzovaný na odporovú záťaž (AC-1) s prúdom 16 A. Pri spínaní LED svietidiel vznikajú masívne rázové prúdy, ktoré by mohli kontakty rýchlo zničiť (zpiecť). Pre LED aplikácie zvoľte verziu s označením PP-1Z-LED (dimenzovanú na ráz 160 A).

4. Čo sa stane s relé pri výpadku napätia? Elektromagnetické relé sa pri strate napájacieho napätia 230 V na cievke okamžite vráti do svojej východiskovej polohy (kotva odpadne). Obvod zapojený na svorku NO sa rozpojí, obvod na svorke NC sa spojí.

5. Zmestí sa relé pod existujúcu zásuvku do steny? Hĺbka modulu je 25 mm. Do štandardnej krabice KU68 s hĺbkou 43 mm sa spolu s mechanizmom plytšieho vypínača zvyčajne zmestí, pri hlbokých zásuvkách to však býva problém. Pre jednoduchú montáž vždy odporúčame používať hlboké krabice KPR68.

6. Môžem relé ovládať trvalo, napríklad zapnuté celý deň? Áno, cievka relé s príkonom 0,6 W je skonštruovaná na trvalé zaťaženie. Neprehrieva sa ani pri nepretržitom sepnutí 24 hodín denne, 7 dní v týždni.

7. Prečo relé pri zmene stavu počuteľne cvakne? Ide o vlastnosť klasického elektromechanického relé. Zvuk vzniká fyzickým nárazom pohyblivej kotvy na jadro elektromagnetu a prepnutím pružinového kontaktu. Ak vyžadujete absolútne ticho, je potrebné použiť polovodičové relé (SSR).
