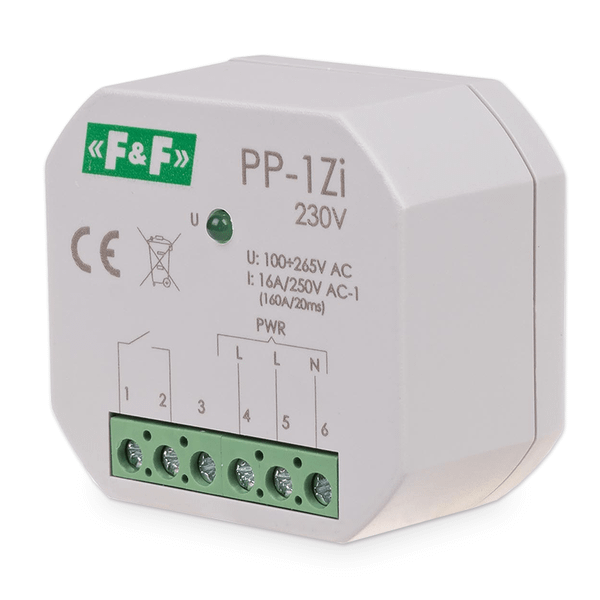

Relé elektromagnetické F&F PP-1Zi/230, 1× NO, 230V, 16A, do krabice

Elektromagnetické relé F&F PP-1Zi-LED 230V

Konštruované pre moderné zdroje

Spínanie moderných LED svietidiel, ESL žiariviek alebo elektronických transformátorov predstavuje pre bežné kontakty skryté riziko. Hoci je menovitý prúd záťaže nízky, štartovacie impulzy môžu dosahovať extrémne hodnoty. Pri klasických relé to často vedie k spečeniu kontaktov a zničeniu prístroja. Model F&F PP-1Zi-LED-230V bol vyvinutý presne pre túto problematiku a poskytuje projektantom a elektrikárom spoľahlivé riešenie, ktoré predlžuje životnosť celej inštalácie.

Srdcom tohto relé je zosilnený mechanizmus navrhnutý pre vysoké nábehové špičky. Bez problému zvládne rázový prúd až 160 A po dobu 20 milisekúnd, bez toho, aby došlo k degradácii materiálu. K dispozícii je jeden spínací (NO) kontakt, ktorý umožňuje ovládať jeden obvod pri maximálnom prevádzkovom zaťažení 16 A. Vďaka kompaktnému puzdru je relé predurčené na jednoduchú a neviditeľnú montáž do inštalačnej krabice Ø60 mm.

Kľúčové parametre pre spoľahlivú inštaláciu

• Odolnosť voči nábehovým prúdom 160 A (20 ms) — Zabraňuje spečeniu kontaktov pri spúšťaní kapacitných záťaží a pulzných zdrojov.

• Dvojitý spínací kontakt (1× NO) — Ponúka flexibilitu v zapojení a možnosť ovládať dva samostatné okruhy jedným prvkom.

• Vysoká mechanická odolnosť — Relé je testované na minimálne 5 000 000 spínacích cyklov, čo garantuje dlhodobú a bezúdržbovú prevádzku.

• Široký rozsah napájania 100–265 V AC — Odoláva kolísaniu napätia v sieti a zaisťuje stabilný prítlak kontaktov.

• Montáž priamo do krabice KU68 — Minimalistické rozmery 48 × 43 × 25 mm šetria miesto a uľahčujú inštaláciu pod omietku.

• Vizuálna kontrola zopnutia — Integrovaná zelená LED dióda okamžite signalizuje prítomnosť ovládacieho napätia a stav kontaktov.

Dimenzované na extrémnu záťaž

Technická špecifikácia relé jasne ukazuje jeho zameranie na problémové okruhy. Zatiaľ čo bežná odporová záťaž sa správa predvídateľne, spínanie obvodov s nízkym účinníkom (cos φ) drasticky skracuje životnosť štandardných relé — pri cos φ = 0,5 o 20 %, a pri cos φ = 0,25 až o 50 %. Model PP-1Zi-LED-230V eliminuje tieto straty vďaka zosilnenej vrstve na kontaktoch. Výsledkom je komponent, ktorý zvládne nielen stovky LED driverov, ale bez rizika poruchy sprevádzkuje aj výbojky alebo jednofázové asynchrónne motory, u ktorých štartovací prúd dosahuje až desaťnásobok menovitého odberu.

Kde relé najlepšie uplatníte

V praxi tento produkt rieši najčastejšie bolesti automatizácie a osvetlenia. Prvým scenárom sú rozsiahle administratívne budovy a priemyselné haly, kde dochádza k hromadnému spínaniu desiatok LED panelov alebo žiariviek v jednom okamihu. Namiesto predimenzovaných stykačov postačí toto lokálne podomietkové relé.

Druhým typickým využitím sú rezidenčné smart home systémy. Automatizačné kontroléry majú často slabé interné relé, ktoré by štartovací prúd LED páskových zdrojov spálil. F&F PP-1Zi-LED tu funguje ako robustný oddeľovací a výkonový prvok, ktorý chráni drahé riadiace jednotky.

Pre koho je produkt určený

Tento produkt je nepostrádateľný pre inštalačných technikov a revíznych technikov, ktorí projektujú a realizujú odolné elektrorozvody pre moderné osvetľovacie systémy. Zároveň ho ocenia správcovia budov a údržbári, ktorým sa neustále „lepia“ existujúce relé vplyvom vysokých štartovacích prúdov u elektronických transformátorov a potrebujú trvalé riešenie. Inštaláciu by mala vždy vykonávať osoba s príslušnou elektrotechnickou kvalifikáciou.

Technické špecifikácie

• Napájacie napätie: 100–265 V AC — Široký rozsah zaručuje stabilitu aj pri výkyvoch v distribučnej sieti.

• Konfigurácia kontaktov: 1× NO (spínací) — Umožňuje nezávislé ovládanie dvoch záťaží súčasne.

• Maximálny prevádzkový prúd: 16 A (v kategórii AC-1) — Dostatočná kapacita pre väčšinu bežných jednofázových spotrebičov.

• Maximálny rázový prúd: 160 A po dobu 20 ms — Kritický parameter pre bezpečné spínanie kapacitných záťaží a driverov.

• Príkon: 0,6 W — Vysoko úsporná prevádzka bez zbytočných tepelných strát.

• Mechanická životnosť: 5 × 10⁶ cyklov — Garantuje desiatky rokov spoľahlivej prevádzky.

• Pripojenie: Skrutkové svorky do 2,5 mm² — Zaisťuje pevný a normovaný spoj (odporúčaný uťahovací moment 0,4 Nm).

• Indikácia stavu: Zelená LED — Rýchla diagnostika zopnutia priamo na tele relé.

• Krytie: IP20 — Navrhnuté výhradne pre suché vnútorné priestory (do inštalačných krabíc).

• Prevádzková teplota: -25 °C až +50 °C — Spoľahlivé spínanie aj v nevykurovaných chodbách a garážiach.

• Rozmery: 48 × 43 × 25 mm (pasuje do krabice Ø60 mm) — Jednoduchá integrácia pod existujúce vypínače a tlačidlá.

FAQ — Časté otázky zákazníkov

1. Prečo musím pri LED svietidlách použiť verziu relé označenú „LED“ alebo „i“? LED svietidlá a ich elektronické drivery majú síce nízky prevádzkový príkon, ale v momente zapnutia odoberajú na zlomok sekundy obrovský nabíjací prúd do svojich kondenzátorov. Štandardné relé by sa týmto rázom (až 160 A) speklo a zostalo by trvale zopnuté.

2. Zmestí sa toto relé do štandardnej krabice KU68 pod vypínač? Áno, svojimi rozmermi 48 × 43 × 25 mm je zariadenie priamo navrhnuté na uloženie do bežných podomietkových krabíc s priemerom 60 mm. Pre pohodlné zapojenie odporúčame krabice s hlbším dnom.

3. Môžem pomocou dvoch kontaktov spínať odlišné napätia? Kontakty relé fungujú nezávisle a môžu spínať dve odlišné záťaže (sú galvanicky oddelené od napájacej cesty cievky), je však potrebné dodržať izolačné pevnosti a neprekročiť nominálne zaťaženie 16 A na každý kontakt pre zodpovedajúcu záťaž.

4. Hodí sa relé aj pre asynchrónne motory alebo ventilátory? Áno, zosilnená konštrukcia kontaktov si dokáže poradiť aj so spúšťacími prúdmi jednofázových indukčných motorov. Vždy však vopred skontrolujte, či štartovací prúd vášho motora (často 5–10násobok menovitého) neprekračuje maximálnu špičku 160 A.

5. Čo sa stane s kontaktmi pri výpadku napájania cievky? Ide o monostabilné relé. Pri strate privádzaného napätia na riadiace svorky sa rozopne elektromagnetické pole, pružina relé odpadne a spínacie (NO) kontakty sa automaticky vrátia do otvorenej (vypnutej) polohy.

6. Aký je maximálny odporúčaný prierez drôtu pre svorkovnicu? Skrutkové svorky zvládnu spoľahlivo pojať plné aj slanené vodiče s prierezom až 2,5 mm². Odporúčame vodiče zaistiť uťahovacím momentom 0,4 Nm.

7. Je na prevádzku relé potrebný trvalý prívod nulového vodiča? Áno, pre funkciu samotnej cievky relé je potrebné na napájacie svorky priviesť fázový aj nulový vodič (100–265 V AC). Relé nespína „parazitne“ cez zapojenú záťaž.
