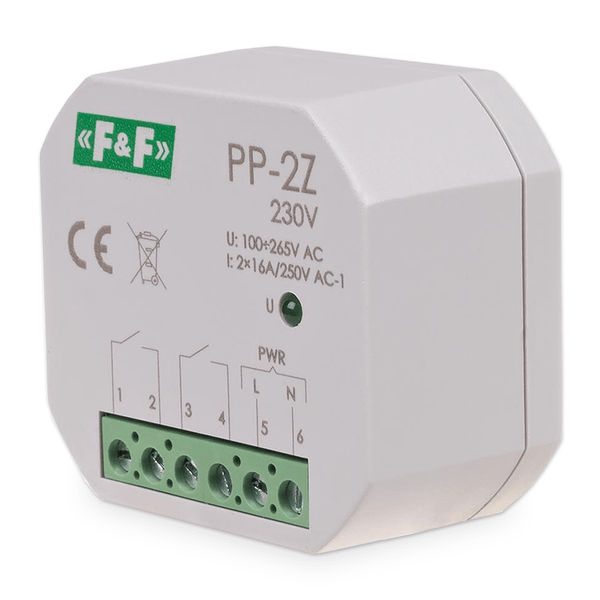

Relé elektromagnetické F&F PP-2Z/230, 2× NO, 230V, 2x 16A, do krabice

Elektromagnetické relé F&F PP-2Z 230V

Flexibilita skrytá v inštalačnej krabici

Pri integrácii inteligentnej domácnosti, rozširovaní existujúcich elektroinštalácií alebo galvanickom oddeľovaní obvodov často narážajú inštalační technici na problém nedostatku miesta. Tahať nové káble k centrálnemu rozvádzaču je nákladné a priestorovo náročné. Elektromagnetické relé F&F PP-2Z-230V je navrhnuté tak, aby poskytlo plnohodnotné oddeľovacie a spínacie schopnosti priamo v mieste spotreby – v podomietkovej krabici Ø60 mm.

Relé disponuje dvomi nezávislými spínacími (NO) kontaktmi, z ktorých každý znáša zaťaženie až 16 A v kategórii AC-1. Vďaka tomu je možné jedným riadiacim impulzom (230 V) bezpečne ovládať dva úplne izolované silové okruhy. Široký rozsah napájacieho napätia 100–265 V AC navyše zaručuje stabilné pridržanie kontaktov aj v sieťach s častým kolísaním napätia.

Parametre pre spoľahlivú prevádzku v praxi

• Dvojitý spínací kontakt (2× NO) — Ovládanie dvoch nezávislých okruhov alebo spoľahlivé galvanické oddelenie fázy aj nulového vodiča súčasne.

• Vysoká zaťažiteľnosť 16 A / 250 V AC — Dostatočná kapacita pre vykurovacie telesá, zásuvkové okruhy a odporové záťaže.

• Inštalácia do krabice KU68 — Kompaktné rozmery 48 × 43 × 25 mm umožňujú skrytú montáž bez narušenia interiéru.

• Univerzálne napájanie 100–265 V AC — Odolnosť proti prepätiu aj podpätiu v distribučnej sieti.

• Mechanická výdrž 5 000 000 cyklov — Robustné prevedenie spínacieho mechanizmu zaručuje bezúdržbovú prevádzku.

• Vizuálna signalizácia — Zelená LED kontrolka okamžite indikuje prítomnosť napätia na cievke relé.

Spoľahlivé oddelenie výkonu a riadenia

Hlavnou úlohou inštalačného relé PP-2Z-230V je ochrana riadiacich systémov a posilnenie spínacieho výkonu. Zatiaľ čo jemná elektronika (napríklad riadiace jednotky termostatov, alarmy alebo smart home moduly) dokáže spínať iba prúdy v rádoch miliampérov, toto podomietkové relé funguje ako silový most. Cievka relé potrebuje na sepnutie iba minimálnu energiu (príkon 0,6 W), pričom robustné strieborné kontakty následne prepustia výkon až 2× 3680 W pre koncové spotrebiče.

Riešenie pre termostaty aj inteligentnú domácnosť

V B2B aj B2C sektore nachádza relé uplatnenie typicky pri zónovom vykurovaní. Termostat pošle slabý riadiaci signál do relé v krabici, ktoré následne sepne dva nezávislé okruhy — napríklad podlahové kúrenie v jednej miestnosti a obehové čerpadlo v rozdeľovači.

Druhým častým scenárom je posilnenie smart home modulov. Vypínače pod omietku majú slabé interné relé, ktoré by priame pripojenie vykurovacieho telesa zničilo. F&F PP-2Z-230V tak prevezme silovú záťaž a ochráni drahú riadiacu jednotku pred spálením kontaktov.

Pre koho je produkt určený

Elektromagnetické relé je kľúčovým komponentom pre elektrikárov, projektantov a systémových integrátorov. Typicky ho využívajú pri realizácii inteligentných domácností alebo na lokálne spínanie vykurovacích a zásuvkových obvodov tam, kde nie je možné inštalovať klasický stykač na DIN lištu. Vzhľadom na prácu so sieťovým napätím 230 V je montáž vyhradená výhradne pre osoby so zodpovedajúcou elektrotechnickou kvalifikáciou.

Technické špecifikácie

• Napájacie napätie: 100–265 V AC — Stabilné spínanie nezávislé na miernych výkyvoch distribučnej siete.

• Konfigurácia kontaktov: 2× NO (spínacie) — Kontakty sú galvanicky oddelené od cievky aj od seba navzájom.

• Maximálny prúd záťaže: 2× 16 A (kategória AC-1) — Určené primárne pre odporové a neinduktívne záťaže.

• Maximálny spínaný výkon: 2× 4000 VA — Zvládne bežné elektrické ohrievače aj zásuvkové okruhy.

• Príkon (zapnutý stav): 0,6 W — Vysoko energeticky efektívna prevádzka.

• Mechanická životnosť: 5 × 10⁶ cyklov — Odolný mechanizmus pre roky intenzívneho spínania.

• Pripojenie: Skrutkové svorky do 2,5 mm² — Štandardné skrutkové spojenie s odporúčaným uťahovacím momentom 0,4 Nm.

• Indikácia stavu: Zelená LED — Svieti pri sepnutom stave relé (prítomnosť napätia na svorkách 1-3).

• Krytie: IP20 — Konštruované na zabudovanie do inštalačných krabíc (chránené pred nebezpečným dotykom prstom).

• Prevádzková teplota: -25 °C až +50 °C — Spoľahlivé aj v nevykurovaných alebo mierne prehriatych priestoroch.

• Rozmery: 48 × 43 × 25 mm — Tvarovo prispôsobené pre kruhové inštalačné krabice Ø60 mm.

FAQ — Časté otázky zákazníkov

1. Aký je rozdiel medzi týmto modelom a verziou PP-2Z-LED-230V? Tento model (PP-2Z) je určený pre štandardné odporové záťaže (kúrenie, zásuvky). Model s označením „LED“ alebo „i“ má navyše zosilnené kontakty proti extrémnym rázovým prúdom (až 160 A), ktoré vznikajú pri štarte LED svietidiel a elektronických predradníkov.

2. Zmestí sa relé pod klasický vypínač? Áno, jeho rozmery sú prispôsobené štandardným krabiciam KU68 (Ø60 mm). Ak však pridávate relé k už existujúcemu hlbokému mechanizmu vypínača, odporúčame použiť prehĺbené krabice KPR68, aby sa zabezpečil dostatok miesta pre vodiče.

3. Môžem zapojiť kontakty paralelne na zvýšenie záťaže? Hoci to teoreticky zvýši celkovú prúdovú priepustnosť, pri reléových kontaktoch nedochádza k sepnutiu na mikrosekundu presne v rovnakom momente. Jeden kontakt tak vždy nesie počiatočný náraz. Paralelné zapojenie na prekročenie povolených 16 A u jedného spotrebiča preto výrobca neodporúča.

4. Musím k relé pripojiť fázový aj stredný (nulový) vodič? Áno, pre funkčnosť elektromagnetickej cievky je potrebné na ovládacie svorky pripojiť napätie 100–265 V AC, čo v jednofázovej sieti znamená pripojenie fázového (L) aj nulového (N) vodiča.

5. Dá sa cez kontakty spínať odlišné napätie ako 230 V? Áno, oba spínacie kontakty sú galvanicky oddelené od napájacej cesty cievky. Môžete nimi teda bezpečne spínať napríklad obvody 12 V, 24 V alebo bezpotenciálové vstupy zabezpečovacích ústrední.

6. Vydáva relé pri sepnutí zvuk? Ide o klasické elektromagnetické relé s mechanickým pritiahnutím kotvy. Pri sepnutí a rozopnutí je počuť charakteristické cvaknutie. Nie je teda úplne tiché ako polovodičové relé (SSR).

7. Môžem relé použiť na spínanie motorov? Relé je certifikované primárne pre kategóriu AC-1 (odporová záťaž). Dá sa ním spínať menšie jednofázové asynchrónne motory (napr. ventilátory), ale je potrebné počítať s tým, že indukčná záťaž skracuje elektrickú životnosť kontaktov oproti nominálnym hodnotám.
