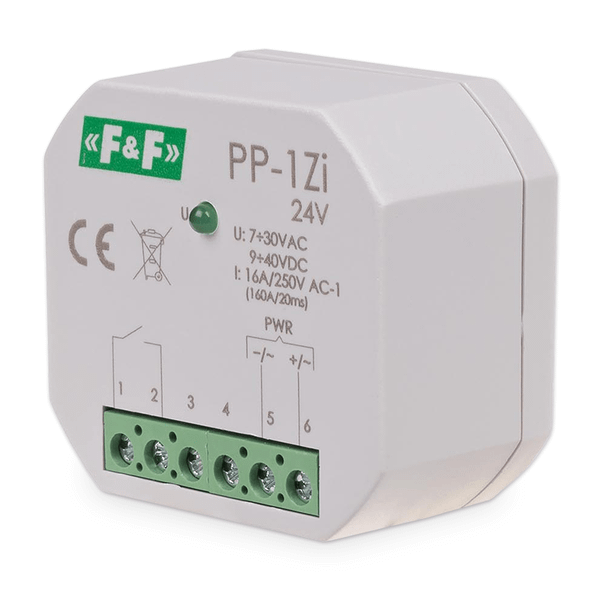

Relé elektromagnetické F&F PP-1Zi/24, 1× NO, 24V AC/DC, 16A, do krabice

Elektromagnetické relé F&F PP-1Zi-LED 24V

Špecialista na spínanie kapacitných záťaží

Integrátori inteligentných domácností (napr. na platformách Loxone, Tecomat) a priemyselných PLC systémov sa bežne stretávajú so zákerným problémom: 24V riadiace výstupy majú veľmi obmedzenú prúdovú zaťažiteľnosť. Ak sa nimi pokúsite napriamo spínať LED svietidlá, elektronické predradníky alebo spínané zdroje, extrémne nabíjacie špičky dokážu citlivé výstupy okamžite zničiť. Elektromagnetické relé F&F PP-1Zi-LED 24V funguje ako robustný oddeľovací mostík, ktorý bezpečne prenesie povel z 24V systému na silový obvod 230 V.

Tento model je z výroby osadený špeciálne upraveným jedným spínacím kontaktom (1× NO), ktorý je navrhnutý na absorbciu extrémnych nábehových prúdov — zvládne záťaž až 160 A po dobu 20 milisekúnd. Vďaka kompaktnej konštrukcii je možné toto relé ľahko skryť priamo do inštalačnej krabice Ø60 mm, čím odpadá nutnosť inštalovať rozmerné stykače do hlavného rozvádzača.

Kľúčové parametre a ich prínos v praxi

• Ovládacie napätie 24 V AC/DC — Ideálne na priame napojenie na výstupy PLC automatov, zabezpečovacích ústrední alebo smart home modulov.

• Odolnosť voči nábehovým prúdom 160 A (20 ms) — Zabraňuje trvalému spečeniu kontaktov pri štarte driverov a LED zdrojov.

• Menovitý prúd záťaže 16 A — Jeden výkonový kontakt poskytuje dostatočnú rezervu pre bežné jednofázové okruhy.

• Galvanické oddelenie obvodov — Umožňuje bezpečne riadiť 230V záťaž (alebo iné napätie) úplne oddelene od 24V ovládacej logiky.

• Montáž pod omietku do KU68 — Kompaktné rozmery 48 × 43 × 25 mm riešia nedostatok miesta na DIN lištách.

• Dlhá mechanická životnosť — Konštrukcia je testovaná na 5 000 000 spínacích cyklov, čo garantuje roky bezproblémovej prevádzky.

Výkon dimenzovaný pre elektronické predradníky

Spínanie moderných zdrojov osvetlenia je pre bežné relé skúškou ohňom. Zatiaľ čo odporová záťaž (ako klasická žiarovka) má odber stabilný, elektronické transformátory a drivery si pri štarte berú obrovskú dávku energie na nabitie interných kondenzátorov. U bežného 16A relé dochádza pri týchto impulzoch k odparovaniu materiálu z kontaktov a ich následnému zvareniu k sebe. Verzia PP-1Zi-LED využíva zosilnenú vrstvu na báze špeciálnych zliatin, vďaka ktorej relé bez poškodenia pojme aj desaťnásobné výkonové špičky, bez toho aby sa znížila jeho spoľahlivosť.

Kde 24V podomietkové relé využijete najčastejšie

Prvým typickým scenárom je distribuovaná automatizácia v rezidenčných projektoch. Riadiaca jednotka (pracujúca na bezpečnejšom napätí 24 V) vyšle povel, ale silové spínanie LED panelov prebieha až lokálne, priamo v inštalačnej krabici pod stropom či vypínačom. Šetrí sa tak priestor aj dĺžka silovej kabeláže.

Druhým obľúbeným využitím je priemyselné a komerčné nasadenie, kde hlavný PLC systém potrebuje ovládať miestne osvetľovacie okruhy s vysokým podielom elektronických predradníkov (ESL žiarivky, LED trubice), bez toho aby hrozilo preťaženie a zničenie drahých výstupných kariet automatu.

Pre koho je produkt určený

Toto špecializované relé vyhľadávajú predovšetkým systémoví integrátori, projektanti inteligentných inštalácií a priemyselní automatizéri. Ďalej je vhodné pre elektrikárov, ktorí rozširujú existujúce 24V zabezpečovacie alebo riadiace systémy o silové spínanie kapacitných záťaží. Inštaláciu a prepájanie obvodov sieťového napätia (na strane kontaktov) musí vykonávať výhradne osoba s príslušnou odbornou spôsobilosťou.

Technické špecifikácie

• Napájacie (ovládacie) napätie: 24 V AC/DC — 7 až 30 V AC / 9 až 40 V DC - Kompatibilné so štandardnými výstupmi automatizačnej a zabezpečovacej techniky.

• Konfigurácia kontaktov: 1× NO (spínací) — Galvanicky oddelený kontakt.

• Maximálny prevádzkový prúd: 16 A (v kategórii AC-1) — Pre odporové a mierne induktívne záťaže.

• Maximálny rázový prúd: 160 A / 20 ms — Odoláva tvrdým štartom kapacitných spotrebičov.

• Maximálny spínaný výkon: 4000 VA — Dostatočný pre plnohodnotný 16A svetelný okruh.

• Príkon (zapnutý stav): 0,6 W — Úsporná cievka nezaťažuje napájacie zdroje ani neprodukuje nadbytočné teplo.

• Mechanická životnosť: 5 × 10⁶ cyklov — Priemyselná kvalita pre dlhodobé nasadenie.

• Pripojenie: Skrutkové svorky do 2,5 mm² — Spoľahlivé a normované upnutie vodičov.

• Indikácia stavu: Zelená LED — Rýchle overenie zopnutia (prítomnosti 24V signálu na cievke).

• Krytie: IP20 — Určené pre suché interiérové prostredie (montáž do krabice).

• Prevádzková teplota: -25 °C až +50 °C — Široký rozsah pre celoročnú spoľahlivosť aj mimo vykurovaných zón.

• Rozmery: 48 × 43 × 25 mm — Kompaktný modul optimalizovaný pre krabice Ø60 mm.

FAQ — Časté otázky zákazníkov

1. Môžem na kontakty tohto relé pripojiť sieťové napätie 230 V, aj keď je cievka na 24 V? Áno, to je primárny účel tohto relé. Spínací kontakt (NO) je vnútorne plne galvanicky oddelený od ovládacej cievky. Môžete teda 24V signálom bezpečne spínať napätie 230 V AC.

2. Aký je rozdiel medzi modelom PP-1Z a PP-2Z? Model PP-1Z disponuje jedným spínacím kontaktom (1× NO) na ovládanie jedného okruhu. Model PP-2Z má integrované dva spínacie kontakty (2× NO), čo umožňuje ovládať dva rôzne okruhy súčasne.

3. Prečo zvoliť verziu s označením „LED“ oproti bežnému 24V relé? Štandardné relé zvládnu záťaž 16 A (AC-1), ale neznesú nabíjacie špičky. Verzia „LED“ má zosilnené kontakty navrhnuté špeciálne pre rázové prúdy až 160 A, ktoré vznikajú pri zapínaní elektronických transformátorov a spínaných zdrojov. Zabránite tak spečeniu kontaktov.

4. Je k dispozícii aj prepínacia (NO/NC) verzia tohto relé? Tento konkrétny model s úpravou proti rázovým prúdom (LED) sa dodáva primárne ako spínací (NO). Pri vysokých rázových prúdoch by prepínací mechanizmus nepriniesol požadovanú spoľahlivosť.

5. Môžem na vstup priviesť jednosmerné (DC) aj striedavé (AC) 24V napätie? Áno, relé podporuje napájanie ovládacej cievky napätím 24 V v oboch variantoch (AC aj DC).

6. Zmestí sa mi toto relé pod inštalovaný inteligentný vypínač? Relé má kompaktné rozmery (hĺbka 25 mm). Do štandardnej krabice KU68 (hĺbka 43 mm) sa s bežným vypínačom zvyčajne tesne zmestí, ale pre komfortnejšie usporiadanie kabeláže vždy odporúčame používať hlboké elektroinštalačné krabice (KPR68).
