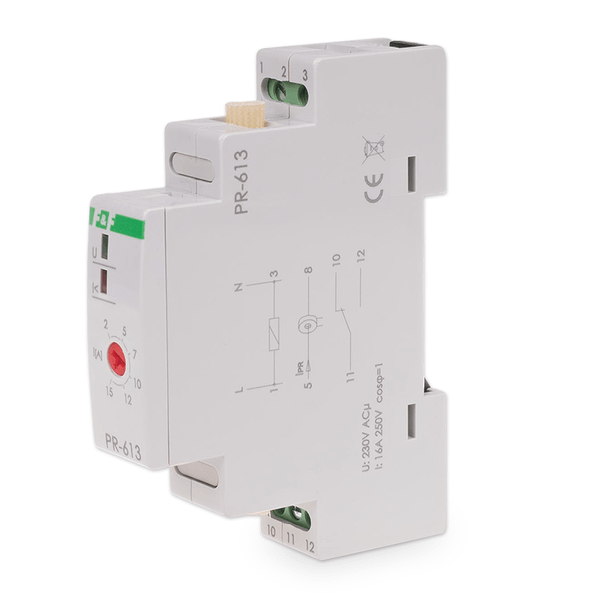

Relé prioritné prúdové F&F PR-613 1xNO+1xNC, 230V, 16A, na DIN lištu

Prioritné prúdové relé F&F PR-615 — Citlivá ochrana hlavného ističa

Plynulá prevádzka inštalácie bez prekročenia dohodnutého príkonu

Pri modernizácii domácnosti alebo komerčnej prevádzky sa často stretávame s nepríjemným problémom: opakované vypínanie hlavného ističa pri súbežnom chode viacerých spotrebičov. Ak máte zapnuté elektrické vykurovanie a do toho zapnete ďalší energeticky náročný spotrebič, celkový odber krátkodobo prekročí limit prípojky. Zvyšovať kapacitu ističa a platiť vyššie paušálne poplatky distributorovi je nákladné a často nemožné. Oveľa elegantnejším riešením je nasadenie automatického prvku, ktorý pohladí záťaž za vás a nedovolí spotrebičom pracovať súčasne.

Prioritné relé F&F PR-613 je navrhnuté presne pre tieto situácie. Prístroj neustále monitoruje takzvaný prioritný okruh (napríklad zásuvky v kuchyni). Len čo odber na tejto vetve prekročí vami definovanú hranicu v citlivom rozsahu 2 až 15 A, relé v zlomku sekundy dočasne odpojí neprioritný okruh (napríklad bojler, podlahové kúrenie alebo tepelné čerpadlo). Len čo prioritná záťaž skončí, odpojený okruh sa automaticky znovu zapne. Vďaka integrovanému mernému prievleku s priemerom 4 mm nemusíte silový prioritný vodič vôbec prerušovať, čo zásadne zvyšuje bezpečnosť obvodu a uľahčuje montáž.

Kľúčové parametre a ich prínos v praxi

• Merný prievlek pre hlavný vodič — prioritný obvod nie je na svorkách fyzicky prerušený, čo absolútne eliminuje nebezpečné prechodové odpory a zahrievanie.

• Rozsah nastavenia prúdu 2 až 15 A — vysoká citlivosť detekcie, ktorá umožňuje reakciu aj na slabšie prioritné spotrebiče (od príkonu cca 460 W).

• Zaťažiteľnosť výstupu 16 A (AC-1) — vnútorný prepínací kontakt spoľahlivo odpojí priamožiariče alebo bojler s výkonom až 3,6 kW.

• Kompaktná šírka 1 modul (18 mm) — aj napriek vloženému meraciemu transformátoru šetrí prístroj drahocenné miesto na vašej DIN lište.

• Galvanické oddelenie obvodov — bezkontaktné meranie prúdu indukčným princípom zaručuje absolútnu izoláciu silového kábla od riadiacej logiky.

• Blesková reakcia za 0,1 s — neprioritný obvod je spoľahlivo odpojený skôr, ako bimetal predradeného ističa stihne zareagovať na tepelné preťaženie.

Inteligentný rozvádzač bez starostí

Keď do existujúcej inštalácie pridávate ďalšie spotrebiče, často stojíte pred dilemou, ako sa vyhnúť "vypadávaniu poistiek" a zároveň zachovať komfort pre používateľov. S relé PR-613 získavate nástroj, ktorý sa o všetko postará neviditeľne na pozadí. Vďaka prievlekovému transformátoru je zapojenie extrémne čisté — stačí príslušným silovým vodičom pretiahnuť otvor s priemerom 4 mm v šasi prístroja. Následne pomocou malého potenciometra na čelnom paneli nastavíte presnú prúdovú úroveň, na ktorú má systém reagovať. Od tej chvíle beží elektroinštalácia plynulo; používatelia si zapnú rýchlovarnú kanvicu alebo žehličku a dom automaticky odpojí kúrenie na dobu ohrevu, bez toho aby si niekto všimol pokles teploty.

Rýchlosť, ktorá zachraňuje ističe

Tajomstvo úspechu tohto relé tkvie v jeho reakčnej dobe a šikovne navrhnutej citlivosti. Kým tepelné spúšte štandardných ističov potrebujú čas na zahriatie a následné vypnutie, model PR-613 zareaguje za pouhých 0,1 sekundy. Navyše je elektronika vybavená vnútornou hysterézou na úrovni 10 %. To znamená, že ak odber vášho spotrebiča mierne kolíše presne na hranici nastaveného spúšťacieho prúdu (napríklad na 10 A), nedôjde k rýchlemu, hlučnému a deštruktívnemu „kmitaniu“ interného relé. Prístroj podrží neprioritný okruh bezpečne odpojený do doby, kým prioritný prúd preukázateľne a trvalo neklesne pod bezpečnú hranicu. Z dlhodobého hľadiska potom poteší vlastná spotreba prístroja, ktorá činí zanedbateľných 0,4 W.

Kde sa prioritné riadenie oplatí najviac

V inštalačnej praxi sa najčastejšie stretávame s dvoma typickými scenármi. Prvým z nich je súbeh kuchyne a elektrického vykurovania. Na prioritný okruh, respektíve do prievleku, zapojíte prívod k zásuvkám pre varnú dosku, rúru alebo mikrovlnku. Len čo sa začne variť, relé okamžite odpojí elektrické podlahové kúrenie alebo akumulačnú nádrž. Len čo varenie skončí, podlaha opäť kúri ďalej. Druhým scenárom je riadenie dielne alebo garáže. Pri spustení silného kompresora, píly alebo zváračky (priorita) relé dočasne odpojí elektrické vykurovanie dielne, infrapanely alebo ťažkú vzduchotechniku, aby nedošlo k prekročeniu limitu vašej 16A / 25A prípojky.

Pre koho je produkt určený

• Elektroinštalatéri a servisní technici: Ako efektívny liek na sťažnosti zákazníkov, ktorým po zaobstaraní nového spotrebiča neustále vypadáva istič a ktorým chcete ušetriť tisíce korún za zvyšovanie rezervovaného príkonu u distribútora.

• Projektanti elektroinštalácií: Pri návrhu rodinných domov a komerčných jednotiek s rozsiahlym elektrickým vykurovaním, kde matematický súbeh maximálnych výkonov spoľahlivo presahuje dohodnutý hlavný istič.

• Integrátori vykurovacích systémov: Pri dodatočnej inštalácii elektrických bojlerov alebo kúpeľňových vykurovacích rebríkov do starších elektroinštalácií s obmedzenou kapacitou. Zapojenie však smie vykonávať výhradne osoba s platnou elektrotechnickou kvalifikáciou.

Technické špecifikácie

• Napájacie napätie: 230 V AC — Zabezpečuje trvalý chod vnútornej meracej logiky a spínacej cievky relé.

• Maximálny prúd prioritného okruhu: Neobmedzený (relé spína v rozsahu 2–15 A) — Limitovaný iba vnútorným priemerom meracieho otvoru (4 mm) a tepelnou odolnosťou pretiahnutého kábla.

• Rozsah nastavenia prahu zopnutia: 2 až 15 A — Široký detekčný rozsah na zachytenie aj slabších spotrebičov.

• Zaťažiteľnosť neprioritného okruhu: 16 A (AC-1) — Maximálna priama odporová záťaž zapojeného kúrenia či bojlera (3680 W).

• Konfigurácia kontaktov: 1× prepínací (NO/NC) — Umožňuje jeden silový obvod dočasne odpojiť a iný prípadne aktivovať.

• Oneskorenie zopnutia/rozopnutia: 0,1 s — Extrémne rýchla odozva chrániaca pred tepelným preťažením siete.

• Hysteréza návratu: 10 % — Kompenzácia výkyvov a ochrana proti neželanému cyklickému spínaniu relé.

• Priemer meracieho prievleku: 4 mm — Optimalizované pre štandardné izolované fázové žily domových káblov.

• Vlastný príkon: 0,4 W — Úsporná prevádzka logiky negenerujúca prebytočné teplo vnútri rozvádzača.

• Šírka: 1 modul (18 mm) — Štandardizovaný kompaktný formát šetriaci miesto v montážnej skrini.

• Montáž: Na DIN lištu TH-35 — Jednoduché zacvaknutie pomocou plastovej západky na zadnej strane.

• Pripojenie svorkovnice: Skrutkové svorky (max. prierez 2,5 mm²) — Na zapojenie napájania 230 V a odpojovanej neprioritnej fázy.

• Pracovná teplota: -25 °C až +50 °C — Garantovaný chod bez zmeny citlivosti aj v neizolovaných garážach.

• Stupeň krytia: IP20 — Produkt je konštruovaný iba pre bezpečné inštalačné krabice bez vniknutia vody.

FAQ — Časté otázky zákazníkov

1. Aký je zásadný rozdiel medzi týmto modelom PR-613 a podobným typom PR-615? Oba prístroje fungujú na úplne rovnakom princípe a oba disponujú bezkontaktným meracím prievlekom. Kľúčový rozdiel je v rozsahu citlivosti. Model PR-613 je citlivejší (možno nastaviť bod zopnutia v rozsahu 2 až 15 A) a jeho otvor pojme kábel s priemerom 4 mm. Verzia PR-615 má detekčný rozsah posunutý vyššie (4 až 30 A) a používa sa pre masívnejšie prioritné záťaže.

2. Vodič, ktorý chcem pretiahnuť prievlekom, má s izoláciou priemer väčší ako 4 mm. Ako to vyriešiť? Ak máte silný kábel (napríklad CYKY), musíte v mieste prechodu samotného relé bezpečne odstrániť vonkajšiu tvrdú izoláciu a ponechať iba primárnu farebnú izoláciu konkrétnej fázovej žily. Limit otvoru je pevne daný 4 mm. Pre objemnejšie vodiče s veľkým prierezom musíte zvoliť relé koncipované s priamymi svorkami alebo väčším okienkom.

3. Ako presne nastaviť otočný potenciometer spínacieho prúdu? Ovládač na čelnej strane odporúčame nastaviť na hodnotu, ktorá zodpovedá zhruba 80 % menovitého odberu prioritného spotrebiča, alebo tesne pod úroveň, pri ktorej vám predtým „vyskakoval“ hlavný istič. Je to proces jemného doladenia v reálnom zapojení a praxi.

4. Môže tento malý prístroj odpojiť neprioritný vykurovací okruh s výkonom napríklad 5 kW? Priamo nie. Jeho vnútorné relé s prepínacím kontaktom je certifikované pre záťaž maximálne 16 A (to je cca 3,6 kW pri čisto odporovej záťaži). Pre spínanie 5 kW okruhu musíte za výstup z PR-613 zapojiť adekvátny výkonový stykač, ktorý spoľahlivo prevezme tvrdú prúdovú záťaž.

5. Dá sa PR-613 využiť na zníženie mesačných poplatkov za elektrickú prípojku? Nepriamo áno. Ak vaša inštalácia vyžaduje drahý hlavný istič 32 A len kvôli tomu, aby sa náhodou nezošiel bojler s kávovarom, môžete pomocou PR-613 zabezpečiť, že sa spotrebiče nikdy nestretnú v čase. Vďaka tomu možno vašu elektroinštaláciu bezpečne prevádzkovať na lacnejšom ističi 25 A alebo 20 A.

6. Môžem relé nasadiť na 3-fázovú sieť na stráženie celého domového prívodu? Prístroj PR-613 meria a vyhodnocuje prúd na jednej vybranej fáze. Ak potrebujete komplexne strážiť a zabraňovať súbehu v trojfázovom systéme, inštalujú sa typicky 3 kusy týchto jednofázových relé (pre každú fázu jedno), prípadne sa volí špecializovaný trojfázový typ s tromi prievlekmi.

7. Prečo má relé na výstupe rovno tri svorky (NO/NC), keď chcem záťaž len odpojovať? Vnútorný prepínací kontakt je navrhnutý ako univerzálny. V drvivej väčšine prípadov zapojíte rozpínací (NC) pól práve na nútené odpojenie kúrenia. Zostáva vám však k dispozícii spínací (NO) pól, ktorý môžete využiť napríklad na napájanie signalizácie na dverách rozvádzača, ktorá vás vizuálne upozorní: "Pozor, podlahové kúrenie je práve odstavené."
