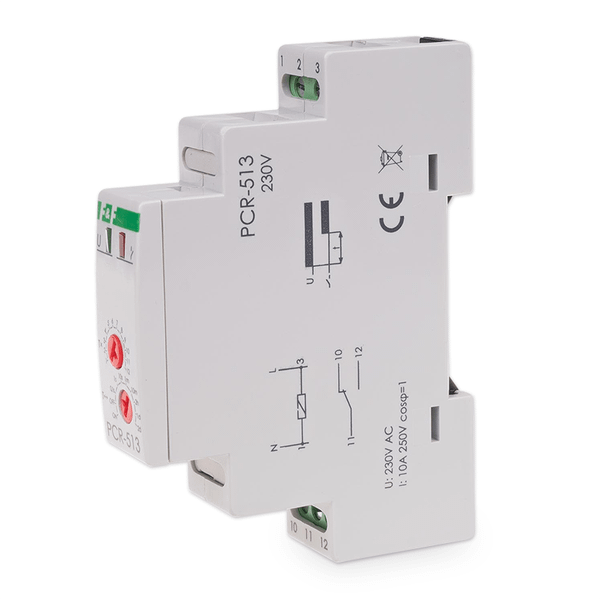

Relé časové F&F PCR-513 230V, 10A, pre oneskorené zapnutie, na DIN lištu

Časové relé F&F PCR-513 230V - Spoľahlivé oneskorené zapnutie okruhu

Ochrana siete a plynulý nábeh technológie

Pri súčasnom štarte väčšieho množstva spotrebičov, výkonného osvetlenia alebo priemyselných motorov dochádza k obrovským rázovým prúdom, ktoré spoľahlivo vybavia hlavný istič a zhodia celú vetvu. Manuálne postupné zapínanie je nekomfortné a v automatizovaných prevádzkach úplne nevykonateľné. Na prevenciu týchto preťažení a ochranu distribučnej siete sa inštaluje modulárne časové relé, ktoré zabezpečí plynulé a bezpečné sekvenčné spínanie bez nutnosti zásahu obsluhy.

Jednofunkčný model F&F PCR-513 s priamym napájaním 230 V AC je skonštruovaný pre kľúčový režim oneskoreného zapnutia. Po privedení napätia začne okamžite odpočítavať presne definovaný čas - až po jeho uplynutí dôjde k prepnutiu kontaktov a sepnutiu pripojenej záťaže s maximálnou kapacitou až 10 A. Časové oneskorenie je pritom možné užívateľsky nastaviť v extrémne širokom rozmedzí od 0,1 sekundy až po 576 hodín, čím prístroj pokrýva jemné oneskorenie štartu motora, ako aj viacdňové technologické cykly.

Parametre, ktoré rozhodujú o plynulej prevádzke

• Variabilné oneskorenie 0,1 s až 576 hodín - absolútna flexibilita pri návrhu kaskádových štartov a dlhodobých odpočtov.

• Čisto hardvérové nastavenie bez menu - rýchla konfigurácia prostredníctvom dvoch precíznych otočných potenciometrov na čelnom štítku.

• Prepínací kontakt 1× NO/NC - umožňuje nielen oneskorené spínanie napájanej vetvy, ale aj dočasné rozpojenie kontrolných slučiek.

• Kompaktné 1modulové prevedenie (18 mm) - minimalizuje priestorové nároky aj v husto osadených domových rozvodniciach.

• Servisné stavy ON a OFF - krajné polohy hlavného voliča umožňujú trvalé sepnutie alebo rozpojenie kontaktu bez fyzického odpojovania vodičov.

• Zanedbateľný vlastný príkon 0,8 W - úsporný chod, ktorý nezaťažuje rozvádzač nadbytočným zvyškovým teplom.

• Dve diagnostické LED diódy - vizuálne potvrdzujú prítomnosť napájacieho napätia (zelená) a aktuálny stav reléového výstupu (červená).

Hardvérové nastavenie bez kompromisov

V prostredí priemyselnej automatizácie a elektroinštalácií je často najväčším benefitom jednoduchosť. Odpadá zdĺhavé krokovanie digitálnym menu a študovanie schém. PCR-513 sa spolieha na dvojicu mechanických otočných voličov. Horný volič jasne definuje hrubý časový rámec (sekundy, minúty, hodiny alebo dni), zatiaľ čo spodný plynulý potenciometer určuje presnú hodnotu oneskorenia v rámci tohto vybraného úseku. Okrem štandardných časových rámcov ponúka horný prepínač kľúčové režimy ON (trvale sepnuté) a OFF (trvale rozpojené), ktoré technikovi nesmierne uľahčujú revízie a testovanie okruhu nasucho.

Nasadenie v kaskádových a motorických obvodoch

Najčastejšie uplatnenie nachádza toto relé v kaskádovom spínaní záťaží. Ak má budova niekoľko výkonných klimatizačných jednotiek, inštalujú sa do ich napájacích okruhov relé PCR-513 s rôzne nastavenými časmi (napr. 2, 5 a 8 sekúnd). Pri obnove dodávky po plošnom výpadku prúdu tak kompresory nenabehnú v jedinú sekundu, čím sa efektívne zabráni kritickým nábehovým prúdom. Rovnaký princíp oneskoreného zapnutia sa v praxi aplikuje na ochranu pred zbytočnými štartmi pri krátkodobých podpätiach - kompresor chladiaceho boxu naštartuje až vo chvíli, keď je napätie stabilné aspoň po dobu vopred určených 3 minút.

Pre koho je produkt určený

Tento model je denným chlebom projektantov a výrobcov rozvádzačov, ktorí navrhujú energeticky náročné priemyselné sekcie a potrebujú certifikovaný komponent pre soft starty systémov bez drahých PLC. Rovnako je relé neoceniteľným nástrojom pre elektromontérov a revíznych technikov, ktorí priamo v teréne riešia problémy s vybavujúcimi ističmi pri nábehu LED verejného osvetlenia alebo skupín tepelných čerpadiel a potrebujú spoľahlivé, okamžite funkčné riešenie na DIN lištu.

Technické špecifikácie

• Napájacie napätie: 230 V AC / 50 Hz - Klasické sieťové napájanie, nevyžaduje žiadne doplnkové transformátory.

• Pracovná funkcia: Oneskorené zapnutie - Relé čaká odmeraný čas a až potom sepne pripojený výstupný okruh.

• Typ kontaktu: 1× prepínací (NO/NC) - Bezpotenciálový styk pre flexibilné využitie vo výkonových aj signálnych slučkách.

• Maximálny menovitý prúd: 10 A (pre kategóriu AC-1) - Dostatočný výkon pre priame spínanie osvetlenia alebo ovládanie silových stykačov.

• Časový rozsah nastavenia: 0,1 sekundy ÷ 576 hodín (24 dní) - Univerzálne použitie od okamžitých pulzov po dlhodobé cykly.

• Doba znovunastavenia: < 50 ms - Rýchla odozva pre opakované cykly bez zbytočných oneskorení.

• Vlastná spotreba: 0,8 W - Energeticky vysoko efektívna nepretržitá prevádzka aj v hustých rozvádzačových poliach.

• Signalizácia stavu: 1× zelená LED (napájanie), 1× červená LED (stav kontaktu) - Rýchla optická kontrola chodu na čelnom paneli.

• Pripojovací prierez vodičov: max. 2,5 mm² - Štandardné skrutkové svorky vhodné pre pevné drôty aj slanované lanká s dutinkou.

• Utahovací moment svoriek: 0,4 Nm - Optimálna sila pre prevenciu zničenia závitov pri montáži.

• Montáž: DIN lišta (TH35) - Zacvakávací systém plne kompatibilný so všetkými priemyselnými a domovými rozvodnicami.

• Rozmery: 1 modul (šírka 18 mm) - Úspora cenného priestoru na lište.

• Stupeň krytia: IP20 - Konštrukcia uzpôsobená pre bezpečnú montáž výhradne do krytých inštalačných skriniek.

• Pracovná teplota: -25 °C až +50 °C - Stabilná funkcia bez výkyvov v mrazivých halách aj vonkajších kioskoch.

FAQ - Časté otázky zákazníkov

1. Aký je rozdiel medzi týmto modelom (PCR-513) a podobným (PCA-512)? Rozdiel spočíva výhradne v pracovnej funkcii. F&F PCR-513 slúži na oneskorené zapnutie (po privedení napájania beží čas, potom relé zapne záťaž). Naproti tomu PCA-512 slúži na oneskorené vypnutie (po zapnutí relé okamžite sepne záťaž a po uplynutí času ju vypne).

2. Čo indikuje blikajúca zelená dióda na paneli? Ak po privedení napájacieho napätia (230 V) svieti zelená LED dióda, indikuje to prítomnosť prúdu na vstupných svorkách. Počas samotného odpočítavania nastaveného oneskorenia navyše táto zelená dióda pulzuje, čím opticky potvrdzuje, že cyklus úspešne prebieha. Akonáhle je odpočet ukončený a relé fyzicky sepne kontakt, trvalo sa rozsvieti červená dióda.

3. Môžem cez 10A kontakt napriamo zapínať 2kW kompresor? Nie, to rozhodne neodporúčame. Udávaný menovitý prúd 10 A platí výhradne pre ohmickú záťaž (vykurovacie telesá, klasické žiarovky, kategória AC-1). Kompresor je ťažká induktívna záťaž s obrovským nábehovým prúdom. V tomto prípade musí výstupný kontakt relé spínať cievku výkonového inštalačného stykača (napr. 25A) a až ten nech napriamo spína samotný kompresor.

4. Musím pre uloženie nového času relé vždy reštartovať? Áno, z bezpečnostných dôvodov. Ak relé momentálne odpočítava cyklus a vy počas toho otočíte horným voličom časového rozsahu (napr. z minút na hodiny), prístroj túto zmenu ignoruje a dokončí prebiehajúci proces s pôvodnými údajmi. Nový rozsah sa prejaví až pri ďalšom cykle - teda po odpojení a opätovnom zapnutí prívodného napätia. Drobná korekcia času spodným potenciometrom v rámci jedného okruhu sa však prejaví ihneď.

5. Dá sa s týmto relé spínať okruhy na nízke napätie (12 V alebo 24 V DC)? Áno. Výstupný kontakt 1× NO/NC je u tohto modelu bezpotenciálový (galvanicky plne oddelený od napájacieho napätia 230 V). Môžete tak bez problémov napájať prístroj 230 voltmi, zatiaľ čo spínací kontakt bude prerušovať napríklad komunikačnú alebo jednosmernú nízkonapäťovú slučku.

6. Čo sa stane pri mikrovýpadku elektrickej energie (napr. pol sekundy)? Relé preruší proces. Akonáhle vstupné napätie 230 V zmizne, vnútorná logika aj samotný reléový kontakt okamžite odpadnú do východzej polohy. Pri obnove napájania (hoci po zlomku sekundy) sa začne kompletný oneskorovací cyklus poctivo odpočítavať úplne od začiatku. Práve to slúži ako účinná ochrana pred podpätím a nestabilnou sieťou.

7. Prečo prístroj disponuje polohou ON, keď sa volá oneskorené zapnutie? Ide o servisný režim. Ak máte zariadený kaskádový štart motorov s oneskorením 10 minút, ale potrebujete okamžite motor vyskúšať po oprave, jednoducho otočíte volič do polohy ON. Relé okamžite a trvalo sepne kontakt bez čakania na tých 10 minút. Po teste volič vrátite späť.
