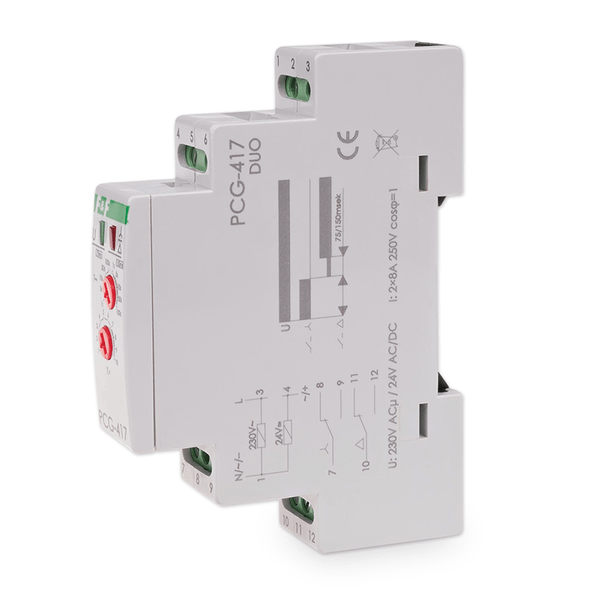

Relé časové F&F PCG-417 prepínač motora hviezda-trojuholník na DIN lištu

Časové relé F&F PCG-417 — Riadenie rozbehu motora hviezda-trojuholník

Bezpečný štart bez nebezpečných prúdových rázov

Priame spúšťanie veľkých trojfázových asynchrónnych motorov so sebou prináša extrémne zaťaženie napájacej siete. Pri takzvanom tvrdom štarte (priame pripojenie na sieť) odoberá motor zo siete rozbehový prúd, ktorý môže dosahovať až sedemnásobok menovitého prúdu. To spôsobuje masívne poklesy napätia, ktoré môžu vyradiť z prevádzky citlivú elektroniku v okolí, alebo viesť k neželanému vypnutiu hlavného ističa. Plynulé prepínanie vinutia predstavuje základnú a najefektívnejšiu hardvérovú ochranu.

Časové relé F&F PCG-417 slúži na plne automatické riadenie spínacieho systému stykačov hviezda-trojuholník. Toto relé disponuje dvoma nezávislými výstupnými kontaktmi, ktoré presne riadia postupný nábeh. Po privedení napájania modul najskôr zopne stykač pre zapojenie do hviezdy. Akonáhle uplynie nastavený čas rozbehu (t1), dôjde k jeho odpojeniu a po uplynutí fixne stanovenej technologickej prodlevy (t2), ktorá zabraňuje vzniku elektrického skratu a vyťahovaniu oblúka, je bezpečne pripojený stykač do trojuholníka pre plný výkon.

Kľúčové parametre pre ochranu motora

• Dvojitý výstupný kontakt (2× 8 A) — umožňuje nezávislé a bezpečné ovládanie spínacích cievok dvoch hlavných stykačov.

• Čas rozbehu do hviezdy (1 až 1000 s) — obrovský rozsah nastavenia umožňuje plynulý štart ľahkých čerpadiel aj obrovských zotrvačníkových lisov.

• Technologická pauza prepnutia (75 / 150 ms) — garantuje spoľahlivé zhasnutie elektrického oblúka na kontaktoch stykača pred spojením fáz.

• Oddelené potenciometre — intuitívne analógové nastavenie zabraňuje chybám a znemožňuje neúmyselné vymazanie pamäte po výpadku prúdu.

• LED diagnostika (Zelená / Červená) — vizuálna kontrola prítomnosti napájania a prebiehajúceho odpočtu rozbehového cyklu.

• Kompaktné modulové prevedenie — šírka iba 18 mm (1 DIN modul) šetrí cenné miesto v priemyselných aj domových rozvádzačoch.

Výkon dimenzovaný pre drsné podmienky

Relé sa spolieha na presne definované fyzikálne blokovanie. Základným predpokladom bezpečného prepnutia z hviezdy (kde je rozbehový prúd znížený na tretinu) do trojuholníka (plný výkon) je medzifázová ochrana. U modelu PCG-417 si obsluha môže zvoliť prodlevu medzi rozopnutím a zopnutím v dvoch hladinách: 75 milisekúnd alebo 150 milisekúnd. Táto takzvaná „mŕtva doba“ je kriticky dôležitá k tomu, aby odpadajúca kotva stykača bezpečne zhasla elektrický oblúk. Zariadenie eliminuje riziko medzifázového skratu, ktorý by pri súbehu stykačov okamžite zničil motor aj istenie v celom objekte.

Inovácie a prax v priemysle

Tento typ relé je absolútnym štandardom v automatizácii a ťažkom priemysle. Najčastejšie sa nasadzuje na plynulý rozbeh priemyselných kompresorov, obrovských ventilátorov v hydinárňach, alebo na ťažkých dopravníkových pásoch a drvičkách. Vďaka plynulému štartu chráni PCG-417 nielen rozvodnú sieť pred pokutami za vysoké špičkové odbery, ale aj samotnú mechaniku. Výrazne klesá opotrebovanie remeňov, ložísk a prevodoviek, ktoré nie sú pri spustení namáhané extrémnym trhnutím a krútiacim momentom naplno zapnutého motora.

Pre koho je produkt určený

Pre projektantov a výrobcov rozvádzačov: Nevyhnutný prvok pre konštrukciu klasických štartovacích sekvencií asynchrónnych motorov bez nutnosti inštalovať drahé frekvenčné meniče (softštartéry). Štandardizovaný modul na DIN lištu s jasnou schémou zapojenia.

Pre servisných a údržbárskych technikov: Ideálny náhradný diel pre staršie stroje a technológie. Vďaka veľkému rozpätiu napájania a nastavenia spoľahlivo nahradí väčšinu pôvodných časových relé pre systémy hviezda/trojuholník.

Technické špecifikácie

• Napájacie napätie: 230 V AC / 24 V AC/DC — Univerzálne pripojenie pre sieťové aj nízkonapäťové riadiace obvody.

• Výstupné kontakty: 2× spínacie (NO) — Jeden kontakt je určený výhradne pre stykač hviezdy, druhý pre stykač trojuholníka.

• Maximálny prúd kontaktu: 2× 8 A (AC-1) — Dostatočný výkon pre ovládanie väčšiny bežných priemyselných stykačov.

• Doba rozbehu hviezdy (t1): 1 s až 1000 s — Rozdelené do podrozsahov a násobiča pre precízne nastavenie pomocou potenciometra.

• Prodleva pri prepnutí (t2): 75 ms / 150 ms — Voliteľná fixná pauza na zabránenie skratu zvyškov oblúka.

• Spotreba: 0,8 W — Energeticky vysoko efektívny komponent, negeneruje nadbytočné teplo.

• Pripojenie vodičov: Skrutkové svorky do 2,5 mm² — Pevné upevnenie tvrdých drôtov aj slaných vodičov s dutinkami.

• Montáž: Na DIN lištu 35 mm (1 modul) — Rýchle zacvaknutie, rozmer zodpovedajúci bežnému ističu (šírka 18 mm).

• Pracovná teplota: -25 °C až +50 °C — Plynulá a stabilná prevádzka aj v nevykurovaných halách alebo strojovniach.

• Krytie: IP20 — Konštruované výhradne na integráciu dovnútra elektrického rozvádzača s krytím zabraňujúcim prístupu obsluhy.

FAQ — Časté otázky zákazníkov

1. Nahradí toto relé frekvenčný menič alebo softštartér? Nie úplne. Systém hviezda-trojuholník redukuje počiatočnú prúdovú špičku hardvérovým prepnutím vinutia, čo prebieha skokovo (v dvoch fázach). Frekvenčné meniče umožňujú plynulú reguláciu. PCG-417 je však oveľa lacnejšie a úplne spoľahlivé riešenie pre jednoduchšie stroje.

2. Môžem priamo cez toto relé pripojiť napájanie samotného motora? V žiadnom prípade. Kontakty v relé PCG-417 (8 A) slúžia výhradne na ovládanie spínacích cievok hlavných silových stykačov, nie na prenášanie záťaže veľkého asynchrónneho motora.

3. Prečo je na prepnutie potrebná pauza t2 (75 alebo 150 ms)? Keď dôjde k rozopnutiu stykača hviezdy, vznikne na jeho silových kontaktoch elektrický oblúk. Pauza (tzv. mŕtvy čas) garantuje, že tento oblúk zhasne skôr, ako pripojíte stykač do trojuholníka. Inak by došlo k tvrdému medzifázovému skratu.

4. Ktorú prodlevu t2 mám na paneli nastaviť? Pre väčšinu menších stykačov stačí kratšia hodnota 75 ms. Pre ťažké a robustné priemyselné stykače, u ktorých je mechanické odpadnutie kotvy pomalšie a oblúk sa tiahne dlhšie, odporúčame nastaviť hodnotu 150 ms.

5. Zvládne toto relé zmeniť smer otáčania motora (reverzáciu)? Nie, zariadenie nedisponuje logikou pre reverzný chod. Riadi iba spínaciu sekvenciu Y/D v jednom smere otáčania. Pre reverzáciu by ste museli celú zostavu doplniť ešte o nezávislý reverzačný stykač na prívode.

6. Vymaže sa nastavený čas rozbehu, keď u stroja vypadne prúd? Nevymaže. PCG-417 používa analógové otočné potenciometre. Nastavený čas zostáva mechanicky uložený a pri obnovení napájania sa cyklus rozbehne od začiatku s požadovanými hodnotami.

7. Prečo relé bliká červeno? Pulzujúca červená LED dióda na čelnom paneli signalizuje, že je aktuálne aktívny proces odpočítavania času t1 (rozbeh do hviezdy). Po prepnutí na trojuholník bude dióda svietiť neprerušovane.
