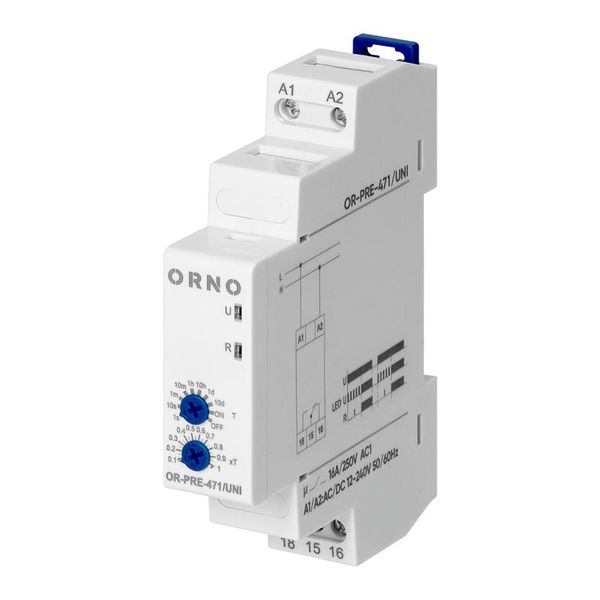

Relé časové ORNO OR-PRE-471/UNI

Relé časové ORNO OR-PRE-471/UNI 12-240VAC/DC na DIN lištu

Bezpečný štart obvodov bez rázového zaťaženia

Pri spínaní výkonných elektrických spotrebičov, motorov alebo väčších osvetľovacích celkov často vzniká prúdový ráz, ktorý môže vybaviť ističe a ohroziť stabilitu siete. Ak potrebujete rozložiť záťaž pri nábehu systému alebo zabezpečiť oneskorenie štartu ventilátora či čerpadla po zapnutí iného zariadenia, narážate na potrebu spoľahlivého a presného časovania bez potreby zložitých riadiacich jednotiek a zbytočnej kabeláže.

Časové relé ORNO OR-PRE-471/UNI s dedikovanou funkciou oneskoreného sepnutia (oneskorený rozbeh) tento problém elegantne a efektívne rieši. Vďaka univerzálnemu napájaniu 12–240 V AC/DC ho ľahko integrujete do nízkonapäťových aj štandardných domových rozvádzačov bez potreby ďalších transformátorov. Spínací kontakt dimenzovaný na 16 A s maximálnou záťažou 4000 VA s prehľadom zvládne priame spínanie bežných okruhov. Inštalácia do štandardných aj priemyselných skríň je navyše úplne bezproblémová vďaka šírke iba 1 modulu (18 mm) a zacvakávacej montáži na DIN lištu 35 mm.

Kľúčové parametre a ich prínos v praxi

• Univerzálne napájacie napätie 12–240 V AC/DC — zaisťuje maximálnu flexibilitu použitia v odlišných rozvodoch od 12V riadiacich obvodov po 230V sieť.

• Zaťažiteľnosť kontaktu 16 A / 4000 VA — umožňuje priame spínanie osvetlenia, menších ohrevov alebo stykačov bez posilňovacieho relé.

• Funkcia oneskoreného sepnutia — efektívne chráni ističe pred súčasným štartom viacerých spotrebičov a bráni neželaným výpadkom siete.

• Inštalačná šírka 1 modul (18 mm) — minimalizuje zabraný priestor v rozvádzači a šetrí miesto pre ďalšie kritické komponenty.

• Montáž na DIN lištu (TH-35) — štandardizované prevedenie pre rýchlu inštaláciu naprieč modernými rozvodnicami.

• Kvalitné skrutkové svorky — pre pevné, trvanlivé a bezpečné pripojenie plných drôtov aj splietaných vodičov s prierezom až 2,5 mm².

• Odolnosť voči teplotným výkyvom — garantuje spoľahlivú funkčnosť aj v nevykurovaných priemyselných halách a rozvodniach.

Spoľahlivé spínanie a univerzálna konektivita

Základom tohto relé je vysoko kvalitný elektromechanický spínací prvok, ktorý je dimenzovaný na trvalý prúd 16 A, čo u bežných odporových záťaží predstavuje celkový výkon až 4000 VA. Konštrukcia prístroja so štandardným krytím IP20 spĺňa prísne európske normy ČSN EN 60529, takže garantuje výbornú bezpečnosť a elektrickú izoláciu vnútri rozvádzačovej skrine. Výraznou pridanou hodnotou tohto modelu je širokospektrálny vstupný obvod, ktorý plynule akceptuje napájanie 12–240 V AC/DC (pri frekvencii 50/60 Hz). Inštalatéri ani predajcovia tak nemusia držať skladom separátne verzie relé — tento jeden univerzálny prvok stabilne napája aplikácie v priemyselnej automatizácii na 24 V DC, systémy inteligentných domácností aj klasické sieťové obvody na 230 V AC.

Variabilita pre priemysel aj rezidenčné inštalácie

V každodennej praxi sa časové relé ORNO uplatňuje v dvoch úplne odlišných situáciách, ktoré však vyžadujú rovnakú úroveň spoľahlivosti. Pre elektroinštalačné firmy a správcov veľkých objektov je toto relé stavebným kameňom pri riešení kaskádového spínania osvetľovacích okruhov či vykurovania v halách. Relé sa postará o bezpečný odstup medzi sepnutím jednotlivých sekcií a zabráni pádu hlavného prívodného ističa vplyvom obrovského počiatočného odberu. Koncoví používatelia v domácnostiach a na chalupách ho naopak zapájajú pre riadenie vzduchotechniky, odvetrávania alebo menších čerpadiel — typicky pre zabezpečenie oneskoreného chodu ventilátora v kúpeľni až určitú dobu po rozsvietení svetla. V oboch prípadoch technikom stačí v rozvádzači vyhradiť iba 1 modul na DIN lište.

Pre koho je ORNO OR-PRE-471/UNI ideálny

Ako prvok spadajúci do kategórie odbornej elektroinštalácie vyžaduje jeho zapojenie a uvedenie do prevádzky zodpovedajúcu elektrotechnickú kvalifikáciu. Zariadenie je navrhnuté s ohľadom na potreby profesionálov, ktorým uľahčuje kompletóm riadiacich celkov. Z funkcií a univerzálneho napájania najviac vyťažia:

• Elektromontážne firmy a projektanti: Ktorí potrebujú odolný a cenovo dostupný prvok pre fázovanie štartu strojov, sekvenčné zapínanie hál a spoľahlivé zabránenie nábehovým rázom v sieti.

• Výrobcovia priemyselných a domových rozvádzačov (OEM): Tí ocenia predovšetkým mimoriadne flexibilné vstupné napätie, vďaka ktorému môžu tento konkrétny model bez obáv navrhovať a unifikovane osádzať do riadiacich skríň na 24 V DC aj 230 V AC.

• Pokročilí elektrotechnici a správcovia budov: Využijú ho na jednoduché rozšírenie existujúcej automatizácie pre údržbárske dielne, skleníky, kompresory, alebo pre odsávanie prachu spúšťajúce sa s presným oneskorením po aktivácii hlavného stroja.

Technické špecifikácie

• Funkcia: Oneskorené sepnutie — Umožňuje presne definovať a odložiť čas nábehu pripojeného elektrického okruhu na základe riadiaceho signálu.

• Napájacie napätie: 12–240 V AC/DC (50/60 Hz) — Univerzálny vstup zjednodušuje zapojenie v striedavých aj jednosmerných sústavách a redukuje počet potrebných komponentov na sklade.

• Menovitý prúd kontaktu: 16 A (pre 250 V AC / 24 V DC) — Kapacita úplne postačujúca na priame spínanie väčšiny bežných jednofázových spotrebičov bez nutnosti dodatočného stykača.

• Maximálna záťaž: 4000 VA — Vysoká priepustnosť navrhnutá predovšetkým pre výkonné odporové záťaže, klasické aj vykurovacie telesá.

• Konfigurácia kontaktu: 1 spínací/prepínací kontakt (1P / SPDT) — Poskytuje klasické spoľahlivé reléové riešenie na rozpojenie alebo sepnutie linky.

• Šírka modulu: 1 modul (18 mm) — Kompaktná veľkosť, ktorá výrazne šetrí cenné miesto na lište v preplnených domových rozvodniciach.

• Spôsob montáže: DIN lišta (TH-35 / 35 mm) — Rýchla inštalácia nacvaknutím zaisťuje okamžitú a pevnú fixáciu v štandardizovaných skriniach.

• Pripojovacie svorky: Max. 2,5 mm² — Spoľahlivé skrutkové uchytenie pre inštalačné káble a ohybné lanká opatrené lisovacou dutinkou.

• Stupeň krytia: IP20 (podľa normy ČSN EN 60529) — Štandardná certifikovaná ochrana dotyku určená pre bezpečné zariadenia inštalované výhradne vnútri uzavretých rozvádzačov.

• Celkové rozmery (Š × V × H): 18 × 90 × 65 mm — Rozmery perfektne lícujúce s bežnými DIN komponentmi a typizovanými výrezmi čelných krytov rozvádzača.

FAQ — Časté otázky zákazníkov

1. Zvládne toto časové relé spínať veľké okruhy s LED osvetlením? Áno, spínanie zvládne, avšak pri navrhovaní je nutné počítať so špecifickým správaním a vysokým nábehovým prúdom LED zdrojov. Pri objemnejších inštaláciách LED svetiel odporúčame pred obvod predradiť inštalačný stykač určený priamo pre kapacitné záťaže, aby nedošlo k opáleniu kontaktov relé.

2. Musím pred relé pre 12V jednosmerné napájanie zapájať nejaký trafo predradník? Nie, v tom tk vie hlavná výhoda tohto modelu. Relé je vybavené univerzálnym vstupným obvodom, ktorý vnútorne automaticky spracuje napájacie napätie od 12 V do 240 V úplne nezávisle na tom, či sa jedná o napätie striedavé (AC) alebo jednosmerné (DC).

3. Môže relé odpojiť zapnutý spotrebič po uplynutí vopred nastaveného času? Tento konkrétny model (ORNO OR-PRE-471/UNI) má pevnú, jednu danú funkciu, a to oneskorené sepnutie. Ak do rozvádzača potrebujete zakomponovať funkciu oneskoreného vypnutia, blikača alebo multifunkčného cyklovača, musíte zvoliť multifunkčné časové relé z našej ponuky (napríklad rad OR-PRE-472).

4. Na akú širokú nosnú DIN lištu sa produkt inštaluje? Prístroj je z výroby navrhnutý pre štandardizovanú európsku montážnu DIN lištu typu TH-35, ktorá disponuje šírkou 35 mm a je bežne dostupná absolútne vo všetkých moderných bytových aj priemyselných elektro rozvádzačoch.

5. Vynuluje sa nastavený odpočet času, ak dôjde k neočakávanému výpadku napätia? Áno. Akonáhle dôjde k strate napájacieho napätia na vstupných svorkách (A1/A2), relé sa ihneď resetuje do východzieho stavu. Po opätovnom obnovení dodávky elektrickej energie začne celú časovú sekvenciu odpočítavať od začiatku.

6. Aký maximálny prierez drôtu možno reálne upnúť do skrutkových svoriek relé? Klietky pripojovacích svoriek na hornej aj spodnej strane prístroja bezpečne, pevne a trvanlivo pojmú vodiče s maximálnym povoleným prierezom 2,5 mm². Na montáž možno použiť ako pevný medený drôt, tak aj ohybný splietaný vodič profesionálne opatrený lisovacou dutinkou.

7. Je možné toto relé namontovať do vonkajšieho piliera alebo elektromerového rozvádzača? Áno, inštalácia do vonkajšieho prostredia je bez problémov možná, ale za prísneho predpokladu, že samotná vonkajšia krabica či rozvádzač disponuje príslušným celkovým krytím (napríklad IP65), ktoré hermeticky chráni vnútorné prístroje pred vlhkosťou a striekajúcou vodou. Relé samotné má ochranu IP20 a nesmie prísť do priameho styku s vodou.
