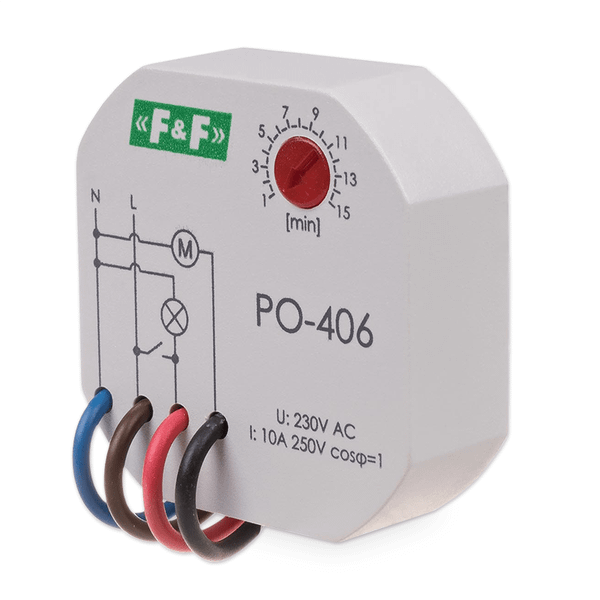

Časové relé F&F PO-406 230V, 10A, na oneskorené vypnutie, do krabice

Časové relé F&F PO-406 230V - Automatický dobeh priamo pod vypínačom

Riešenie pre odvetrávanie bez kompromisov

Kúpeľne, toalety a technické miestnosti bez okien čelia rovnakému problému — vlhkosť a pachy nemiznú okamžite po opustení miestnosti. Ak sa spoliehate len na to, že ventilátor beží spolu so svetlom, riskujete vznik plesní a poškodenie interiéru. Integrované časovače priamo v lacnejších ventilátoroch (modely s označením T) zase často trpia poruchovosťou kvôli všadeprítomnej vlhkosti. Inštalačné časové relé F&F PO-406 230V s funkciou oneskoreného vypnutia (OFF-Delay) tento problém rieši elegantne, trvalo a v bezpečí pred vlhkosťou — priamo pod vypínačom osvetlenia.

Tento kompaktný modul s výškou iba 13 mm sa bez problémov schová do štandardnej inštalačnej krabice Ø60 mm. Hneď ako na jeho riadiaci vstup privediete impulz (zapnutím svetla), relé okamžite zopne 230V záťaž s prúdovou kapacitou až 10 A. Zásadná funkcia však nastáva v okamihu, keď vypínač vypnete — svetlo zhasne, ale PO-406 udrží ventilátor v chode po presne stanovený čas (v rozmedzí 1 až 15 minút), čím zabezpečí dokonalú výmenu vzduchu, aj keď už v miestnosti nikto nie je.

Čo oceníte pri montáži i každodennom používaní

• Funkcia oneskoreného vypnutia (OFF-Delay) — Spoľahlivo zabezpečuje dobeh ventilátorov a odsávaní nezávisle na ľudskom faktore.

• Kompaktný „puk“ do KU68 — Vďaka výške len 13 mm a priemeru 55 mm relé pohodlne vtesnáte aj pod objemnejší mechanizmus existujúceho vypínača.

• Integrované vodiče (pigtaily) — Modul sa pripája pomocou 4 farebne rozlíšených vodičov (dĺžka 10 cm, prierez 1 mm²), čo urýchľuje montáž v stiesnenom priestore.

• Nastaviteľný čas 1 až 15 minút — Integrovaný otočný trimr umožňuje presné prispôsobenie dobehu podľa kubatúry miestnosti.

• Solidny výkon 10 A / 230 V — Dimenzované na priame spínanie jednofázovej záťaže až do 2 300 W bez nutnosti stykača.

• Vysoká energetická účinnosť — Vlastná cievka relé spotrebúva len 0,56 W, čím nevytvára nadbytočné teplo a šetrí energiu.

Spoľahlivosť namiesto poruchových elektroník

Väčšina bežných kúpeľňových ventilátorov s integrovaným časovačom obsahuje subtílne a odhalené vytlačené spoje, ktoré pri kontakte so zrážajúcou sa vodnou parou rýchlo degradujú a oxidujú. Oddelením spínacej logiky mimo vlhkej zóny samotného odťahu (do krabice vypínača v stene) životnosť celého systému drasticky predlžujete. Modul F&F PO-406 nepoužíva citlivé polovodičové spínače pre silovú časť, ale poctivé elektromechanické relé, ktoré je dimenzované na trvalý prúd 10 A. Oproti štandardným vstavaným elektronikám tak bez poškodenia znesie oveľa vyššiu a dlhodobejšiu záťaž.

Dobehy v domoch i komerčných priestoroch

Prvým a najčastejším scenárom pre toto zariadenie je rezidenčné odvetrávanie. Fáza od svetelného vypínača na toalete funguje ako riadiaci signál (S). Počas svietenia beží odsávanie, po zhasnutí zabezpečí modul PO-406 požadovaný dobeh ventilátora, pričom efektívne zabráni situácii, keď hlučný ventilátor beží naprázdno celú noc, pretože ho niekto zabudol vypnúť samostatným tlačidlom.

Druhým obľúbeným využitím je lokálne dochladzovanie tepelných zdrojov. Ak máte v komerčnom priestore výkonné lokálne vykurovanie, infrazářič alebo priemyselný projektor, po ich hlavnom vypnutí potrebujete po určitý čas nútene odviesť akumulované teplo (aby nedošlo k degradácii okolitých plastov či lampy). Relé v krabici túto dochladzovaciu rutinu obstará úplne automaticky bez účasti obsluhy.

Pre koho je produkt určený

Tento časový modul tvorí nevyhnutnú súčasť výbavy pre elektromontérov a revíznych technikov, ktorí projektujú alebo opravujú odvetrávacie a dochladzovacie systémy v domácnostiach, bytových domoch a komerčných prevádzkach. Silne ho ocenia tiež správcovia budov (facility manageři), ktorí potrebujú nahradiť chronicky poruchové vstavané elektroniky ventilátorov spoľahlivejším externým hardvérovým riešením. Zapojenie do rozvodu o napätí 230 V musí z bezpečnostných dôvodov vykonávať výhradne osoba spĺňajúca odbornú spôsobilosť v elektrotechnike.

Technické špecifikácie

• Napájacie a riadiace napätie: 230 V AC / 50 Hz — Navrhnuté na napájanie priamo z domového rozvodu.

• Režim prevádzky: Oneskorené odpadnutie (OFF-Delay) po strate signálu na svorke.

• Konfigurácia výstupu: 1× NO (spínací kontakt) — Spína fázu, bez galvanického oddelenia od napájacej siete.

• Maximálny prúd záťaže: 10 A (v kategórii AC-1) — Poskytuje výkonovú rezervu pre ventilátory aj ohrievače do 2,3 kW.

• Prúd riadiaceho impulzu: < 300 mA — Nízka prúdová záťaž pre mechanizmus vypínača.

• Časový rozsah podržania: 1 ÷ 15 min — Analógové plynulé nastavenie otočným voličom.

• Pripojenie: 4× DY lanko o priereze 1 mm² — Integrované vodiče dĺžky 10 cm pre ľahké spojenie vo WAGO svorkách.

• Príkon (pohotovostný): 0,56 W — Extrémne úsporná cievka a časovací obvod.

• Krytie: IP20 — Zariadenie je chránené pri montáži v suchej elektroinštalačnej krabici.

• Prevádzková teplota: -25 °C až +50 °C — Modul zvláda aj nepriaznivé teplotné vplyvy muriva a prechodových chodieb.

• Rozmery: Ø 55 mm, výška 13 mm — Kompaktné rozmery zabezpečujúce bezproblémovú kompletóziu do krabice KU68.

FAQ — Časté otázky zákazníkov

1. Je nutné priviesť k relé PO-406 trvalú fázu? Áno. Aby modul dokázal odpočítavať požadovaný čas (napr. 10 minút) potom, čo vypnete vypínač osvetlenia, musí disponovať nezávislým trvalým napájaním (fáza a nulový vodič). Prerušená fáza od vypínača sa potom zapája iba na vyhradený ovládací vodič relé.

2. Aký je rozdiel medzi modelom PO-406 a PO-415? Model PO-406 (tento) sa inštaluje pod omietku do okrúhlej krabice pod vypínač a disponuje drôtovými vývodmi. Zvládne záťaž 10 A a nemá galvanicky oddelené kontakty. Naopak model PO-415 je určený na montáž do centrálneho rozvádzača na DIN lištu, znesie prúd 16 A a má prepínací, galvanicky izolovaný kontakt.

3. Prečo nemá relé svorkovnicu na skrutky, ale trčia z neho drôty? Toto konštrukčné riešenie je u zapuzdrených podomietkových modulov zámerné. Umožňuje výrazne znížiť hĺbku prístroja (tu len 13 mm) pre ľahšie skrytie pod mechanizmus vypínača. Pigtailové vývody navyše eliminujú riziko, že by sa pri vtlačovaní prístroja do natlačenej krabice uvoľnil vodič zo zle dotiahnutej skrutky. Na zapojenie odporúčame použiť kvalitné bezzávitové WAGO svorky.

4. Čo sa stane, keď svetlo zapnem a hneď za sekundu zase vypnem? Akýkoľvek impulz od vypínača, aj ten najkratší, postačí na zopnutie výstupného relé. Svetlo aj ventilátor sa okamžite aktivujú. V zlomku sekundy po vypnutí sa spustí nastavený odpočet a ventilátor bude bežať plný definovaný čas.

5. Zruší sa časovač, keď svetlo počas dobehu znovu rozsvietim? Áno, ak relé beží v režime oneskoreného dobehu (napr. v tretej minúte z piatich nastavených) a vy sa vrátite do miestnosti a znovu rozsvietite, odpočet sa okamžite preruší a vynuluje. Relé bude držať ventilátor zapnutý celý čas vašej prítomnosti a nový plný odpočet sa aktivuje až po ďalšom zhasnutí.

6. Môžem relé využiť na spínanie svetelných LED panelov? Modul je certifikovaný na 10 A pre odporovú a ľahkú induktívnu záťaž (motorky ventilátorov). LED svietidlá a elektronické drivery majú pri štarte vysoký nabíjací prúd (inrush current). Modul síce menšie LED svietidlo spoľahlivo obslúži, ale nie je konštruovaný pre masívne zhluky výkonných LED svietidiel na jednom okruhu.

7. Môžem čas nastaviť na pol hodiny alebo na pár sekúnd? Tento konkrétny typ (PO-406) má továrensky fixovaný analógový rozsah 1 až 15 minút, čo pokrýva drvivú väčšinu potrieb odvetrávania. Ak požadujete doby dobehu mimo tohto intervalu (sekundy, alebo naopak hodiny), bude nutné zvoliť programovateľné multifunkčné relé.
