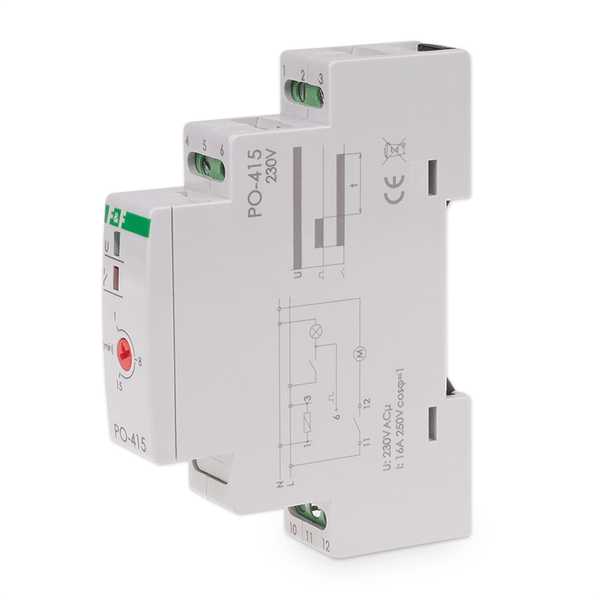

Časové relé F&F PO-415 230V, 16A, na oneskorené vypnutie, na DIN lištu

Časové relé F&F PO-415 230V

Priemyselný štandard pre ovládanie dobehov

Pri projektovaní odvetrávacích systémov, chladenia rozvádzačov alebo priemyselnej automatizácie je často nutné udržať spotrebič v chode ešte určitú dobu po jeho formálnom vypnutí. Ak sa spoliehate len na integrované časovače priamo vo ventilátoroch, narážate na obmedzený výkon a poruchovosť. Časové relé F&F PO-415 230V s funkciou oneskoreného vypnutia (OFF-Delay) presúva túto logiku bezpečne do hlavného rozvádzača. V praxi to znamená, že po zmiznutí ovládacieho signálu (napr. po zhasnutí svetla) udrží relé obvod pod napätím po presne stanovený čas a až potom ho bezpečne odpojí.

Modul je koncipovaný pre profesionálnu inštaláciu na DIN lištu (TH-35) a zaberá šírku iba 1 modulu (18 mm). Vnútri sa nachádza spoľahlivý prepínací kontakt s kapacitou 16 A, ktorý bez problému obslúži väčšinu jednofázových záťaží bez nutnosti predsadiť ďalší stykač. Nastavenie času prebieha pomocou odolného otočného potenciometra na čelnom paneli, pričom plynulý rozsah 1 až 15 minút pokrýva drvivú väčšinu inštalačných požiadaviek.

Kľúčové parametre a ich prínos v praxi

• Funkcia oneskoreného vypnutia (OFF-Delay) — Ideálna pre dobehy ventilátorov, čerpadiel alebo dochladzovanie systémov po ich vypnutí.

• Nastaviteľný čas 1 až 15 minút — Široký rozsah umožňuje presné prispôsobenie objemu odvetrávanej miestnosti alebo technologickému procesu.

• Vysoká priepustnosť kontaktu 16 A (AC-1) — Zvládne priame spínanie silnejších záťaží až do 3 680 W (pre odporovú záťaž).

• Prepínací kontakt (1× NO/NC) — Umožňuje reverznú logiku (napr. po uplynutí času rozsvietiť iné kontrolné svetlo).

• Montáž na DIN lištu (1 modul) — Štandardizovaný formát zaručuje rýchlu integráciu do domových aj priemyselných rozvádzačov.

• LED indikácia stavu — Okamžitá vizuálna kontrola prítomnosti napájacieho napätia a aktívneho zopnutia relé.

Výkon a spoľahlivosť v rozvádzači

Efektivita modelu PO-415 tkvie v jeho jednoduchosti a mechanickej odolnosti. Zatiaľ čo digitálne programovateľné relé vyžadujú zložité listovanie v menu, tu nastavíte požadovaný čas jednoduchým otočením skrutkovača. Relé vyžaduje trvalé napájanie 230 V AC (príkon cievky je zanedbateľných 0,6 W). Akonáhle na riadiacu svorku privediete signál, relé okamžite (s oneskorením < 50 ms) zopne záťaž. Skutočná práca relé začína vo chvíli, keď signál zmizne — vtedy sa spustí analógový odpočet nastaveného času. Zariadenie je testované na 5 000 000 spínacích cyklov, čo garantuje spoľahlivosť v komerčných aj priemyselných prevádzkach s vysokou frekvenciou spínania.

Využitie v inštalačnej praxi

Najčastejším scenárom pre toto relé je riadenie odvetrávania v kúpeľniach a na toaletách. Zapojením na rovnaký vypínač ako osvetlenie zabezpečíte, že ventilátor beží po celú dobu pobytu v miestnosti. Akonáhle používateľ zhasne (zmizne riadiaci signál), relé udrží ventilátor v chode ešte napr. 5 minút, aby sa miestnosť spoľahlivo odvetrala.

V priemyselnom prostredí sa modul využíva pre dochladzovanie strojov a rozvádzačov. Po vypnutí hlavného pohonu (sústruhu, pece, serveru) zabezpečí PO-415, že chladiace obehové čerpadlo alebo výkonný ventilátor pobeží ďalších 15 minút, čím sa zabráni akumulácii zvyškového tepla a poškodeniu drahých komponentov.

Pre koho je produkt určený

Časové relé je nepostrádateľnou komponentou pre elektroprojektantov, elektromontérov a revíznych technikov. Hojne ho využívajú integrátori priemyselnej automatizácie a technici správy budov (facility management), ktorí potrebujú spoľahlivo a hardvérovo riešiť dobehy spotrebičov bez nasadenia zložitých PLC systémov. Montáž zariadenia do rozvádzača smie vykonávať iba osoba s príslušnou elektrotechnickou kvalifikáciou.

Technické špecifikácie

• Napájacie napätie: 230 V AC / 50 Hz — Klasické sieťové napájanie pre chod časovača.

• Funkcia: Oneskorené vypnutie po zániku ovládacieho signálu (OFF-Delay).

• Časový rozsah: 1 ÷ 15 minút — Plynulé nastavenie otočným prvkom na čelnom paneli.

• Konfigurácia kontaktov: 1× NO/NC (prepínací) — Plne galvanicky oddelený bezpotenciálový kontakt.

• Maximálny prúd záťaže: 16 A (v kategórii AC-1) — Pre odporovú záťaž; pre motory a LED je zaťažiteľnosť nižšia.

• Príkon (pohotovostný / pracovný): 0,6 W — Energeticky vysoko efektívna komponenta.

• Oneskorenie reakcie na signál: < 50 ms — Prakticky okamžité zopnutie po aktivácii.

• Mechanická životnosť: 5 × 10⁶ cyklov — Skonštruované pre maximálnu záťaž v prevádzkach.

• Pripojenie: Skrutkové svorky do 2,5 mm² — Bezpečné uchytenie pevných aj lankových vodičov.

• Krytie: IP20 — Určené výhradne pre montáž vnútri elektrických rozvádzačov.

• Prevádzková teplota: -25 °C až +50 °C — Stabilné hodnoty aj v neideálnych teplotných podmienkach.

• Rozmery a montáž: 18 × 90 × 65 mm (1 modul) — Upevnenie na štandardnú DIN lištu TH-35.

FAQ — Časté otázky zákazníkov

1. Aký je rozdiel medzi PO-415 a štandardným schodiskovým automatom? Schodiskový automat reaguje na krátky impulz (stlačenie tlačidla) a odmeriava čas. Relé PO-415 reaguje na trvalý signál (napr. zapnutý vypínač). Pokiaľ je vypínač zapnutý, záťaž beží trvalo. Odpočet času sa spustí až v momente, keď vypínač vypnete (zmizne signál).

2. Musí byť na relé privedené trvalé napájanie? Áno. Aby mohlo relé odpočítavať čas a držať kontakt zopnutý aj po vypnutí ovládacieho vypínača, musí mať na svojich napájacích svorkách trvalo pripojené napätie 230 V (fáza a nula). Signál z vypínača sa privádza na samostatnú riadiacu svorku.

3. Dá sa cez kontakt spínať iné napätie, napríklad 24 V pre zabezpečovací systém? Áno, prepínací kontakt (NO/NC) je bezpotenciálový a je galvanicky oddelený od napájania relé (230 V). Môžete ním teda bezpečne spínať ľubovoľné napätie, a to ako striedavé, tak aj jednosmerné.

4. Čo sa stane, ak počas odpočtu času znova zapnem vypínač? Relé okamžite preruší odpočet, časovač sa resetuje a kontakt zostane trvalo zopnutý. Po opätovnom vypnutí vypínača začne bežať celých nastavených (napr. 5 minút) od začiatku.

5. Môžem nastaviť čas kratší ako 1 minúta? Model PO-415 má fixný rozsah nastavenia 1 až 15 minút. Ak potrebujete riešiť krátke dobehy v rádoch sekúnd, je nutné zvoliť univerzálne programovateľné časové relé (napr. rad F&F PCS), kde možno voliť sekundové časové základne.

6. Vynuluje sa nastavený čas pri výpadku elektrického prúdu v sieti? Áno. Ak počas odpočtu dôjde k úplnému výpadku napájania 230 V na hlavných svorkách relé, elektromagnetická kotva okamžite odpadne a obvod sa rozpojí. Po obnovení napájania (a bez prítomnosti signálu) zostane relé vypnuté.

7. Môžem ním ovládať priamo výkonný motor alebo veľký LED panel? Kontakt relé zvládne 16 A pri čisto odporovej záťaži (AC-1). Pri spínaní kapacitnej (LED driver) alebo silne induktívnej záťaže (veľké motory) je rozbehový rázový prúd niekoľkonásobne vyšší. V týchto prípadoch odporúčame relé použiť iba na ovládanie cievky výkonového stykača.
