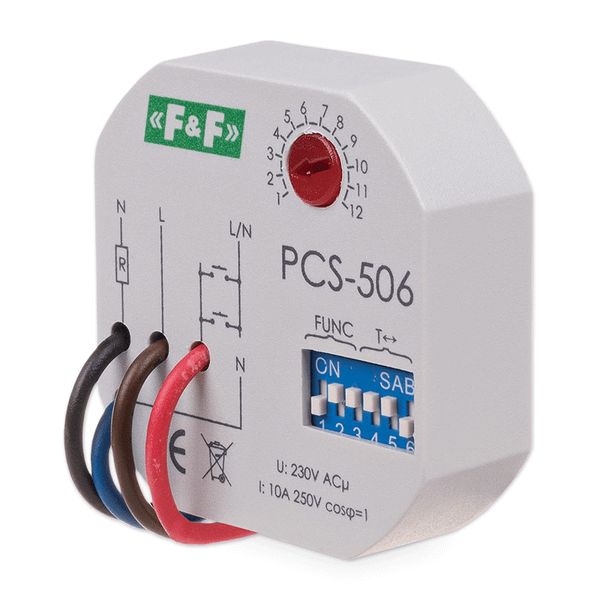

Relé časové F&F PCS-506 1x NC, 230V, 10A, do krabice

Časové relé multifunkčné F&F PCS-506 — 8 funkcií skrytých priamo pod vypínačom

Riešenie pre inteligentnú domácnosť bez zásahu do rozvádzača

Pri návrhu riadiacich obvodov, vzduchotechniky alebo osvetlenia narážajú projektanti neustále na jeden problém: ako elegantne a spoľahlivo vyriešiť oneskorené vypínanie, cyklické spínanie alebo generovanie presných impulzov bez nutnosti programovať zložité PLC automaty. Použitie viacerých jednoúčelových relé zbytočne zaberá miesto v rozvádzači, predražuje inštaláciu a komplikuje prípadný servis či budúcu zmenu logiky obvodu.

Multifunkčné časové relé F&F PCS-506 tento problém elegantne rieši. Vďaka kruhovému tvaru a hrúbke iba 13 mm zapadne presne do štandardnej podomietkovej inštalačnej krabice (Ø 60 mm), teda priamo za klasický nástenný vypínač alebo tlačidlo. Obsahuje 8 nezávislých časových funkcií a na prepojenie obvodu využíva štyri už integrované vodiče. Nevyžaduje tak sekanie drážok ani úpravy bytovej rozvodnice.

Čo oceníš pri montáži do stiesnených priestorov

• Montáž do krabice KU68 — relé schováš pod existujúce tlačidlo bez rozsiahlych stavebných úprav.

• Predpripravené vodiče — štvorka ohybných drôtov (1 mm², dĺžka 10 cm) eliminuje potrebu svorkovníc a šetrí centimetre navyše.

• Zaťaženie až 10 A (AC-1) — výkonné relé spoľahlivo utiahne menšie motory, ventilátory aj osvetlenie bez pridaných stykačov.

• Dlhý časový rozsah — nastavenie v krokoch od zlomkov sekundy (0,1 s) až po 24 hodín chodu.

• Vstup pre signál START — umožňuje presné spúšťanie nastavenej funkcie z externého tlačidla či vypínača.

Neviditeľná inštalácia s čistým dizajnom

Pri modernizácii chodieb alebo kúpeľní nechcete na stenu inštalovať žiadne ďalšie nevzhľadné plastové kryty. S podomietkovým relé PCS-506 zostane zachovaný stopercentne čistý vzhľad miestnosti. Celá logika aj spínanie sú bezpečne uložené v krabici pod omietkou. Na voľbu programu a nastavenie času slúži sústava miniatúrnych prepínačov na tele relé, ktoré raz pred finálnym zaklopením nastavíte a systém ďalej funguje úplne autonómne.

Kompaktná elektronika, ktorá nehreje

Dostať spoľahlivé cievkové relé, logický integrovaný obvod a napájanie na 230 V do priestoru s výškou 13 mm vyžaduje vysoko efektívne súčiastky. F&F používa pre obvod merania času elektroniku s minimálnym stratovým teplom, zanedbateľným pokojovým príkonom 0,8 W a bleskovou oneskorením reakcie sepnutia pod 50 ms.

Scenáre a inovácie pod omietkou

Oneskorený dobeh kúpeľňového ventilátora Typický problém pri toaletách a kúpeľniach bez okien. Relé zapojíte tak, že pri stlačení vypínača osvetlenia (signál START) beží všetko normálne. Keď však svetlo vypnete a opustíte miestnosť, relé podrží pripojený ventilátor v chode ešte po presne definovaný čas (napr. 10 minút), čím zaistí účinné odvetranie zvyškovej vlhkosti.

Simulátor prítomnosti (ochrana pred zlodejmi) Počas dovolenky môžete relé pri vchodových svetlách nastaviť do špeciálnej funkcie A. Pri trvalom sepnutí sa systém správa ako generátor náhodných impulzov — nepravidelne zapína a vypína osvetlenie v intervaloch 20 sekúnd až 20 minút. Z ulice tak dom budí dokonalý dojem, že sa v ňom neustále niekto pohybuje a používa vypínače.

Pre koho je produkt určený

Inštalatéri a bytoví elektrikári ocenia kompaktný 13mm profil a integrované vyvedené drôty, ktoré obrovsky urýchľujú montáž cez klasické WAGO svorky priamo v hlbokej krabici. Kutilovia a majitelia nehnuteľností po ňom siahnu v momente, keď chcú jednoducho zautomatizovať starý domový ventilátor alebo predĺžiť dobu svitu na chodbe bez toho, aby museli zasahovať do domového rozvádzača s ističmi.

Technické špecifikácie

• Napájacie napätie: 230 V AC / 50 Hz — Klasické sieťové napätie, odpadá nutnosť externého zdroja.

• Maximálny prúd záťaže: 10 A (AC-1) — Priame spínanie spotrebičov cca do 2300 W pri odporovej záťaži.

• Konfigurácia kontaktu: 1× spínací (NO) — Jeden kanál na sepnutie pracovného obvodu.

• Počet pracovných funkcií: 8 — Obsahuje oneskorenia, cyklovače, generátory impulzov aj automat.

• Časový rozsah: 0,1 s až 24 h — Široko nastaviteľný časovač pre rýchle pulzy aj denné cykly.

• Oneskorenie reakcie: < 50 ms — Takmer okamžitá odozva spínacieho prvku na riadiaci signál.

• Príkon: 0,8 W — Energeticky vysoko úsporné relé.

• Pracovná teplota: -25 až +50 °C — Relé bez problému zvláda prevádzku v uzavretej inštalačnej krabici.

• Pripojenie: 4× vodič DY 1 mm² — Integrované medené vývody s dĺžkou 10 cm.

• Rozmery: Ø 55 mm, výška 13 mm — Tvar určený priamo do elektroinštalačnej krabice (napr. KU68).

• Krytie: IP20 — Štandard pre vnútorné uloženie.

FAQ — Časté otázky zákazníkov

1. Zmestí sa mi toto relé pod plytký bytový vypínač? Samotné relé má na výšku iba 13 mm. V prípade bežnej hlbšej krabice (typu KU68) je miesta pre relé, WAGO svorky aj strojček vypínača dosť. V prípade plytkých inštalačných krabíc (napr. do sadrokartónu) odporúčame najprv hĺbku a rezervu za vypínačom premerať.

2. Dá sa relé ovládať obyčajným zvončekovým tlačidlom? Áno, riadiaci vstup START je ideálny na pripojenie monostabilného tlačidla. Krátke stlačenie pošle impulz na odštartovanie vami zvolenej funkcie.

3. Udrží systém nastavený čas v pamäti pri výpadku prúdu? Režim relé sa nastavuje mechanicky a ten zostáva zachovaný. Odpočítavanie konkrétneho cyklu sa však pri strate napájania preruší a po obnovení siete sa resetuje do pôvodného bodu.

4. Má toto relé aj funkciu klasického schodiskového automatu? Áno, jednou z prednastavených možností je funkcia "B", ktorá reaguje ako bistabilné relé s oneskoreným vypnutím — po stlačení tlačidla svieti svetlo vopred stanovený čas a potom samo zhasne. Ak stlačíte tlačidlo druhýkrát počas svietenia, svetlo sa vypne hneď.

5. Potrebujem k vodičom z relé kupovať dutinky? Nie, z relé vedú plné medené vodiče (typ DY, nazývaný „drôt“), ktoré je možné priamo a bez úprav zasunúť do štandardných bezskrutkových WAGO svoriek na spojenie so zvyškom inštalácie.

6. Môžem pomocou tohto modulu spínať aj 230V LED osvetlenie? Áno, avšak je dôležité počítať so štartovacím prúdom (inrush current) u napájacích traf LED svietidiel, ktorý je kapacitného charakteru. Pre udržanie dlhej životnosti kontaktov relé odporúčame neprekračovať celkovú záťaž cca 150–200 W pri LED okruhoch.

7. Mení sa nejako nastavenie času počas prevádzky? Pri zapnutom napájaní systém na zmeny časových rozsahov na prepínačoch nereaguje. Akákoľvek rekonfigurácia programu prebehne až po vypnutí a opätovnom zapnutí ističa pre daný okruh.
