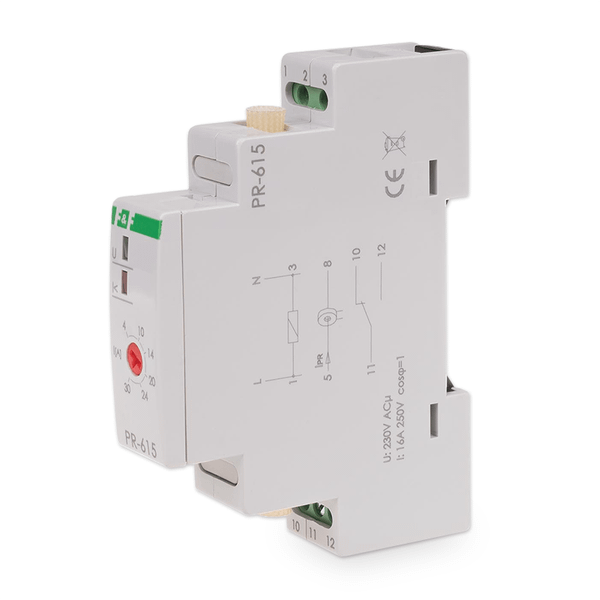

Relé prioritné prúdové F&F PR-615 1xNO+1xNC, 230V, 16A, na DIN lištu

Prioritné prúdové relé F&F PR-615 — Ochrana proti výpadkom hlavného ističa

Plynulý chod inštalácie bez prekročenia dohodnutého príkonu

Rozširovanie elektroinštalácie o nové, vysoko výkonné spotrebiče (typicky prietokové ohrievače, elektrické kotly alebo silné vykurovacie špirály) so sebou prináša zásadný problém: preťaženie siete a opakované padanie hlavného ističa. Zvyšovanie kapacity hlavného ističa a s ním spojených pravidelných mesačných poplatkov distribútorovi je ekonomicky nevýhodné a často v danom objekte ani technicky nerealizovateľné.

Prioritné relé F&F PR-615 funguje ako inteligentný hliadač prúdovej záťaže, ktorý tomuto preťaženiu efektívne predchádza. Jeho úlohou je neustále monitorovať prúd pretekajúci prioritným okruhom (napr. prietokový ohrievač vody). Ak hodnota prekročí vami nastavenú hranicu v rozsahu 4 až 30 A, relé okamžite odpojí neprioritný okruh (napr. elektrické podlahové kúrenie). Akonáhle prioritný spotrebič prestane pracovať, relé automaticky neprioritnú vetvu opäť pripojí. Model PR-615 je navyše vybavený prievlekovým transformátorom, čo radikálne zjednodušuje montáž — silový vodič prioritného okruhu sa neprerušuje, iba sa pretiahne otvorom v module.

Čo rozhoduje pri výbere prioritného relé

• Integrovaný merací prievlek — prioritný obvod sa fyzicky neprerušuje, vodič ním iba prechádza, čo znamená nulové prechodové odpory na svorkách.

• Nastaviteľná hranica sepnutia 4 až 30 A — umožňuje presnú kalibráciu momentu, kedy má dôjsť k odpojeniu menej dôležitého okruhu.

• Zaťažiteľnosť neprioritného kontaktu 16 A — vnútorné prepínacie relé bez problémov zvládne priame odpojovanie vykurovacích telies do 3,6 kW.

• Kompaktné prevedenie 1 modul (18 mm) — aj napriek integrovanému prúdovému transformátoru zaberá v rozvádzači absolútne minimum miesta.

• Galvanické oddelenie meracieho obvodu — meranie prebieha bezkontaktne na princípe elektromagnetickej indukcie, čo maximalizuje bezpečnosť.

• Univerzálny prepínací kontakt 1× NO/NC — umožňuje nielen odpojovať neprioritný okruh, ale v prípade potreby spínať signalizáciu alebo externý stykač.

• Krátka reakčná doba 0,1 s — odpojenie prebehne skôr, ako bimetalová spúšť hlavného ističa zareaguje na tepelné preťaženie.

Bezpečná montáž bez rozpojovania ťažkých káblov

Pri inštalácii štandardných prioritných relé musí montér prerezať silný prioritný vodič a oba jeho konce upevniť do svoriek prístroja. To u káblov s veľkým prierezom a záťažou prináša riziko vzniku prechodového odporu, zahrievania a potenciálneho vznietenia rozvádzača. Model PR-615 tento problém úplne eliminuje. Vodič napájajúci váš hlavný spotrebič (až do priemeru zodpovedajúceho štandardnému prievleku, typicky 4 mm²) iba pretiahnete integrovaným otvorom. Tento bezkontaktný spôsob merania prúdovej špičky zaručuje, že silový okruh zostáva dokonale celistvý a absolútne bezpečný po desiatky rokov trvalej prevádzky.

Presnosť a rýchlosť na prvom mieste

Každá elektroinštalácia je špecifická, preto PR-615 disponuje jemným kalibračným potenciometrom na čelnom paneli. S jeho pomocou presne definujete spúšťací prúd v rozmedzí 4 až 30 A. Akonáhle je táto hranica prekročená, logika prístroja do 0,1 sekundy zareaguje a odpojí záťaž na výstupe. K návratu do normálneho stavu (opätovné sepnutie neprioritného okruhu) dôjde vďaka vnútornej hysteréze (cca 10 %) stabilne a bez neželaného "kmitania" relé na hranici nastavenej prúdovej hodnoty.

Scenáre nasadenia v domových inštaláciách

Klasickým príkladom využitia je súbeh elektrického vykurovania a prietokového ohrievača. Vykurovací okruh (neprioritný) je zapojený cez kontakty relé, zatiaľ čo prívod k ohrievaču (prioritný) prechádza prievlekom. Keď si používateľ pustí teplú vodu, ohrievač sepne výkon, relé to cez prievlek detekuje a okamžite odpojí podlahové kúrenie. Po zastavení vody relé kúrenie opäť zapne. Tepelná zotrvačnosť podlahy zaručí, že používateľ krátky výpadok kúrenia vôbec nepocíti, ale domový istič nikdy nespadne. Podobný scenár platí pre domáce dielne, kedy spustenie ťažkej píly dočasne odpojí napríklad kompresor alebo menej dôležité odsávanie.

Pre koho je produkt určený

• Projektanti a revízni technici: Pri optimalizáciách projektov, kde súčet maximálnych príkonov všetkých spotrebičov prevyšuje hodnotu dohodnutého ističa u distribútora energie a je potrebné technicky zabrániť ich súbehu.

• Elektroinštalatéri v teréne: Pre riešenie častých sťažností zákazníkov na „padajúce poistky“ po zaobstaraní nového výkonného spotrebiča (napr. vírivky), bez nutnosti platiť za zvyšovanie ističa a prerábanie celej prípojky.

• Integrátori vykurovacích systémov a bojlerov: Na zaistenie bezpečného pripojenia elektrických bojlerov a elektrokotlov v rámci existujúcej elektroinštalácie starších budov. Upozorňujeme, že inštaláciu smie vykonávať iba kvalifikovaný elektrikár.

Technické špecifikácie

• Napájacie napätie: 230 V AC — Štandardné domové napätie potrebné pre chod logiky samotného relé.

• Max. prúd prioritného okruhu: Neobmedzený (merané do 30 A) — Silový vodič neprechádza svorkami, jeho limit je daný iba jeho vlastným prierezom a priemerom prievleku.

• Nastavenie hranice sepnutia: 4 až 30 A — Plynulá regulácia potenciometrom spredu pre presné zachytenie odberu.

• Kontakt neprioritného okruhu: 1× prepínací (NO/NC) — Umožňuje jeden okruh vypnúť a iný prípadne signalizačný sepnúť.

• Max. záťaž neprioritného okruhu: 16 A (AC-1) — Priame spínanie odporovej záťaže až 3680 W (pre vyššie výkony nutné pridať externý stykač).

• Oneskorenie sepnutia/rozopnutia: cca 0,1 s — Extrémne rýchla reakcia zabraňujúca vybaveniu predradeného ističa.

• Hysteréza návratu: 10 % — Eliminuje rýchle cyklické spínanie pri drobnom kolísaní prúdu.

• Galvanické oddelenie: Áno — Meranie cez otvor zaručuje plné oddelenie vysokých prúdov od elektroniky relé.

• Montáž: Na DIN lištu TH-35 — Rýchle a pevné uchytenie.

• Šírka: 1 modul (18 mm) — Absolútna úspora miesta vo vnútri skrine rozvádzača.

• Stupeň krytia: IP20 — Navrhnuté pre kryté, suché vnútorné elektroinštalácie.

• Pracovná teplota: -25 °C až +50 °C — Spoľahlivé nasadenie aj v nevykurovaných garážach a technických miestnostiach.

Upozornenie!

Pre obvody s prioritným relé sa odporúča použiť nadprúdovú ochranu s dlhšou dobou aktivácie, aby nepredbehli reakciu prioritného relé.

FAQ — Časté otázky zákazníkov

1. Aký maximálny prierez vodiča možno pretiahnuť meracím otvorom? Prievlekový otvor u modelu PR-615 má priemer prispôsobený pre bežné izolované silové vodiče domovej inštalácie (typicky zhruba do vonkajšieho priemeru 4 mm, čo väčšinou bez problémov pojme vodiče prierezu 4 mm² až 6 mm²). Pri silnejších kábloch je nutné prívod stiahnuť z vonkajšej izolácie (ponechať len primárnu izoláciu žily).

2. Čo mám robiť, keď potrebujem odpojovať neprioritný okruh so záťažou 25 A? Vnútorné kontakty relé PR-615 sú dimenzované na 16 A. Ak má váš neprioritný okruh väčší odber (napríklad veľký elektrokotol), relé nemôže spínať túto záťaž priamo. V takom prípade výstup z PR-615 zapojíte na cievku externého inštalačného stykača dimenzovaného napríklad na 25 A alebo 40 A, ktorý prevezme silovú záťaž.

3. Môžem relé použiť pre 3fázovú sieť? PR-615 meria prúd a vyhodnocuje ho na jednej fáze. Ak potrebujete riešiť súbeh v trojfázovom systéme, inštalujú sa typicky 3 kusy týchto relé (pre každú fázu jedno), prípadne sa vyberá špecializovaný trojfázový model, ak má odpojovať všetky fázy súčasne.

4. Musí byť relé nejako kalibrované alebo nastavované v čase? Po prvotnom sprevádzkovaní a nastavení potenciometra na požadovanú hraničnú hodnotu, pri ktorej klesne istič (alebo o niečo nižšiu ako rezervu), nie je potrebná žiadna ďalšia kalibrácia. Súčiastky netrpia „starnutím“ hodnôt a relé funguje dlhodobo stabilne.

5. Možno relé použiť na zabránenie pretekov z fotovoltaiky? Toto relé nedokáže rozlíšiť smer prúdu (či ide o odber zo siete alebo dodávku do siete), meria iba veľkosť pretekajúceho striedavého prúdu. Pre inteligentné riadenie pretekov z FVE (tzv. wattroutery) sa používajú oveľa sofistikovanejšie prístroje s meraním smeru toku výkonu.

6. Môže relé odpojovať zásuvkové obvody? Áno, ak máte napríklad vyhradený zásuvkový okruh pre vykurovacie telesá. Odpojovať však všeobecné domáce zásuvky, na ktorých môže bežať stolný počítač alebo citlivá elektronika, sa neodporúča kvôli riziku poškodenia týchto zariadení pri náhlej strate napájania.
