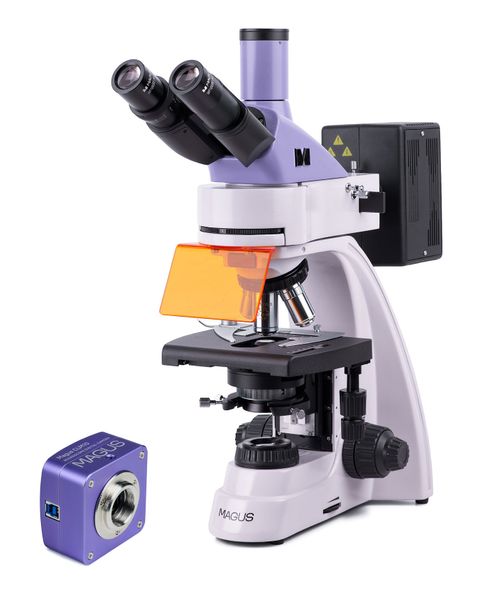

Fluorescenčný digitálny mikroskop MAGUS Lum D400

Fluorescenčný mikroskop MAGUS Lum 400 je určený na diagnostiku a výskum pomocou fluorescenčných metód (v odrazenom svetle) a metód v svetlom poli (v prechádzajúcom svetle). Metódy tmavého poľa, fázového kontrastu a polarizácie je možné použiť s voliteľným príslušenstvom. Oblastí použitia fluorescenčného mikroskopu: analýza DNA, štúdium patogénov, hygienický a epidemiologický dohľad, forenzné vyšetrovanie atď.

Digitálny fotoaparát

Digitálny fotoaparát MAGUS CLM10 je určený na použitie v technikách fluorescenčnej mikroskopie a mikroskopie v tmavom poli.
Fotoaparát je vybavený 2,3 Mpx snímačom a vytvára realistické snímky v rozlíšení 1920×1200 px. Odporúča sa pre objektívy s 40x, 60x a 100x zväčšením. Pri pozorovaní objektívmi so stredným zväčšením fotoaparát zobrazí jemnejšie detaily. Video sa nahráva rýchlosťou 120 snímok za sekundu pri maximálnom rozlíšení. Videá sú plynulé, s mäkkými a jemnými prechodmi medzi snímkami. Pohyb objektu sa zobrazuje v reálnom čase bez oneskorenia. Fotoaparát uľahčuje prácu s pohybujúcimi sa objektmi a je vhodný na ukážky v školských triedach.
Fotoaparát je vybavený rozhraním USB 3.0. Rýchlosť prenosu dát je 10-krát vyššia ako u fotoaparátov s rozhraním USB 2.0. Vysokorýchlostný fotoaparát sa odporúča pre profesionálne laboratóriá, výskum alebo výučbu na univerzitách.

Optika

Toto je trinokulárny mikroskop: binokulárna hlava je naklonená o 30° a digitálny fotoaparát (nie je súčasťou dodávky) je nainštalovaný do trinokulárneho tubusu. Keďže okulárové tubusy možno otáčať o 360°, je ľahké ich nastaviť tak, aby zodpovedali výške používateľa.

Do revolverového nosiča objektívov možno nainštalovať päť objektívov. Súčasťou dodávky sú štyri rovinné achromatické objektívy s korekciou na nekonečno. Jeden z nich, fluorescenčný objektív so zväčšením 40x, je určený na fluorescenčné pozorovanie. Objektívy 4x, 10x a 100x sa používajú na techniku mikroskopie v svetlom poli. Do voľného otvoru revolverového nosiča objektívov možno namontovať ďalší objektív, čím sa dosiahne ďalšie zväčšenie v rámci rozsahu zväčšenia mikroskopu.

Revolverový nosič s objektívmi je orientovaný smerom dovnútra – používateľ vidí objektívy vložené do optickej dráhy.

Osvetlenie

Zdrojom odrazeného svetla je ortuťová výbojka 100 W. Je umiestnená vo vnútri svietidla, ktoré zaisťuje účinný odvod tepla: výbojka sa neprehreje ani počas dlhej doby prevádzky. Výbojka môže byť centrovaná v troch osiach, aby sa zabezpečilo optimálne osvetlenie pracovnej oblasti. Ak bude potrebné žiarovku vymeniť, jej vybratie a inštalácia je pomerne jednoduchá. Ortuťová výbojka je vhodná pre fluorescenčné farbivá, pretože má diskrétne maximá. Osvetľovacia sústava na pozorovanie v odrazenom svetle obsahuje štyri excitačné filtre: ultrafialový (UV), fialový (V), modrý (B) a zelený (G).

Zdroj prechádzajúceho svetla: 30 W halogénová žiarovka. Je dostatočne jasná na to, aby mohla pracovať so všetkými objektívmi s akýmkoľvek zväčšením. Vďaka teplote farby osvetľovacej sústavy nebudú oči namáhané ani pri dlhom pozorovaní. Systém osvetlenia tiež zahŕňa kondenzor. Má štrbinu na posuvník (fázový kontrast alebo tmavé pole).

Metódu Köhlerovho osvetlenia možno nastaviť v prechádzajúcom a odrazenom svetle. Pri takto nastavenej osvetľovacej sústave nedochádza k stmavnutiu na okrajoch, vzorka je dobre viditeľná a obrazové artefakty sú odstránené.

Pracovný stolík a zaostrovací mechanizmus

Mikroskop je vybavený ergonomicky navrhnutým pracovným stolíkom bez polohovacieho stojana. Pri pozorovaní v odrazenom svetle je na pracovný stolík umiestnená čierna doštička, ktorá odstraňuje rozptýlené svetlo. Držiak vzoriek je odnímateľný a v prípade potreby ho možno vybrať povolením dvoch skrutiek. Zaostrovacie gombíky sú koaxiálne a nachádzajú sa na každej strane mikroskopu. Hrubé zaostrenie má aretačný gombík a gombík nastavenia tuhosti a jemné zaostrenie sa používa na nastavenie ostrosti.

Príslušenstvo

Mikroskop MAGUS Lum 400 možno vybaviť ďalším príslušenstvom: digitálny fotoaparát, zariadenie s fázovým kontrastom, polarizačné zariadenie, kondenzor tmavého poľa, okuláre a objektívy, posuvníky pre tmavé pole a fázový kontrast. Na meranie objektov možno konfiguráciu doplniť o kalibračné sklíčko.

Kľúčové vlastnosti mikroskopu:

• Mikroskopické techniky: fluorescencia v odrazenom svetle, svetlé pole v prechádzajúcom svetle
• Ďalšie výskumné metódy s voliteľným príslušenstvom: fázový kontrast, jednoduchá polarizácia, tmavé pole
• Trinokulárna hlava s trinokulárnym tubusom na upevnenie digitálneho fotoaparátu; okulárové tubusy otočné o 360°
• Rovinné achromatické objektívy s korekciou na nekonečno vrátane fluorescenčného
• Zdroj odrazeného svetla: ortuťová výbojka 100 W, zdroj prechádzajúceho svetla: halogénová žiarovka 30 W
• Metóda Köhlerovho osvetlenia v prechádzajúcom a odrazenom svetle
• Fluorescenčné filtre: ultrafialový (UV), fialový (V), modrý (B), zelený (G)
• Ergonomický pracovný stolík s vyjímateľným držiakom vzoriek, bez polohovacieho stojana

Kľúčové vlastnosti fotoaparátu:

• Pre fluorescenčnú mikroskopiu a mikroskopiu v tmavom poli s objektívmi 40x, 60x a 100x
• Rozlíšenie 2,3 Mpx na získanie detailných snímok pri veľkom zväčšení; nízka úroveň šumu, nízky rozptyl energie
• 120 snímok za sekundu na pozorovanie pohybujúcich sa objektov, záznam videa a pohyb vzorky bez trhania a oneskorenia
• Globálna uzávierka na rýchle čítanie signálu zo snímača, zvýšenie jasu obrazu a absenciu falošných optických efektov pri pozorovaní pohybujúcich sa objektov
• Čiernobiely CMOS snímač SONY Exmor s podsvietením zaisťuje nízku úroveň šumu a vysokú citlivosť na svetlo aj pri slabom osvetlení. Získate jasnejšie, čistejšie a farebne sýtejšie snímky.
• Rozhranie USB 3.0 na rýchly a plynulý prenos dát
• Softvér s funkciami fotografovania, záznamu videa, strihu/úprav obrazu, externého zobrazenia, lineárneho a uhlového merania

Obsah sady:

• Digitálny fotoaparát MAGUS CLM10 (digitálny fotoaparát, USB kábel, inštalačné CD s ovládačmi a softvérom, používateľská príručka a záručný list)
• Stojan so zdrojom prechádzajúceho svetla, zaostrovacím mechanizmom, pracovným stolíkom, držiakom kondenzora a revolverovým nosičom objektívov
• Abbeho kondenzor
• Osvetľovacia sústava na pozorovanie v odrazenom svetle
• Ortuťová výbojka
• Trinokulárna hlava
• Rovinný achromatický objektív s korekciou na nekonečno: PL 4x/0,10 WD 19,8 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL 10x/0,25 WD 5,0 mm
• Rovinný achromatický objektív s korekciou na nekonečno, fluorescenčný: PL FL 40x/0,85 (odpružený) WD 0,42 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL 100x/1,25 (odpružený, olejový) WD 0,36 mm
• Okulár 10x/22 mm s dlhým očným reliéfom (2 ks)
• Očnice okulára (2 ks)
• UV filter
• Posuvník filtra
• Čierna ochranná doska na inštaláciu pod pracovný stolík
• Adaptér pre fotoaparát s držiakom C-mount
• Farebný filter (4 ks)
• Nádobka s imerzným olejom
• Napájací zdroj ortuťovej výbojky
• Sieťový napájací kábel (2 ks)
• Napájací kábel ortuťovej lampy
• Protiprachová krytka
• Používateľská príručka a záručný list

K dispozícii na požiadanie:

• 10x/22 mm okulár so stupnicou
• 12,5x/14 mm okulár (2 ks)
• 15x/15 mm okulár (2 ks)
• 20x/12 mm okulár (2 ks)
• 25x/9 mm okulár (2 ks)
• Rovinný achromatický objektív s korekciou na nekonečno, fluorescenčný: PL FL 10x/0,35 WD 2,37 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL 20x/0,40 WD 8,8 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL 60x/0,80 ∞/0,17 WD 0,46 mm
• Zariadenie s fázovým kontrastom
• Kondenzor na pozorovanie v tmavom poli NA 0,9
• Kondenzor na pozorovanie v tmavom poli s olejovou imerziou NA 1,36–1,25
• Posuvník tmavého poľa
• Polarizačné zariadenie
• Kalibračné sklíčko
• Monitor a digitálna kamera s rozhraním HDMI
