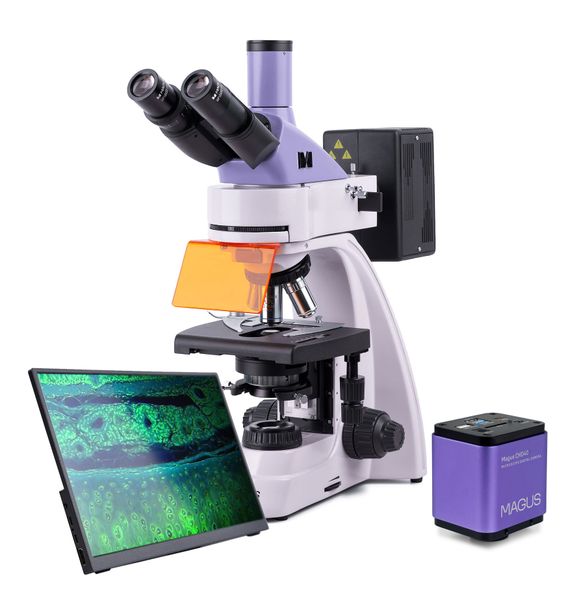

Fluorescenčný digitálny mikroskop MAGUS Lum D400 LCD

Fluorescenčný mikroskop MAGUS Lum 400 je určený na diagnostiku a výskum pomocou fluorescenčných mikroskopických metód (odrazené svetlo) a metódy svetlého poľa (prechádzajúce svetlo). Techniky tmavého poľa, fázového kontrastu a polarizácie možno používať s voliteľným príslušenstvom. Oblasti použitia fluorescenčného mikroskopu: analýza DNA, štúdium patogénov, hygienický a epidemiologický dohľad, forenzné vyšetrovanie atď.

Digitálny fotoaparát

MAGUS CHD40 je digitálny HDMI fotoaparát s tromi video rozhraniami a automatickým prepínaním medzi rozlíšením 4K a Full HD v závislosti od rozlíšenia monitora. Fotoaparát je vybavený 8 Mpx snímačom a po pripojení cez HDMI alebo USB 3.0 vytvára realistické snímky v rozlíšení 4K (3840x2160 px). Pri pripojení cez Wi-Fi je kvalita obrazu Full HD (1920x1080 px). Fotoaparát využíva rozhranie HDMI na priame pripojenie k televízoru, monitoru alebo projektoru. V tomto režime pracuje fotoaparát samostatne bez pripojenia k počítaču. Rozhranie HDMI poskytuje vysokú a stabilnú rýchlosť prenosu z fotoaparátu na externú obrazovku. Fotoaparát môžete k počítaču pripojiť prostredníctvom rozhrania Wi-Fi alebo USB 3.0. Video sa nahráva rýchlosťou 30 snímok za sekundu. Fotoaparát ponúka kombináciu vysokej rýchlosti snímania (počet snímok za sekundu) s veľkou šírkou pásma HDMI. Výsledkom je živý obraz, plynulý záznam bez zamŕzania a nulové oneskorenie medzi snímkami. Pri maximálnom rozlíšení produkt ponúka dobre vykreslený obraz, bezchybne sa pohybujúce objekty a zobrazenie bez oneskorenia.

Monitor

Monitor MAGUS MCD40 je navrhnutý na použitie s vizualizačnými systémami mikroskopov MAGUS. Zobrazuje obraz v reálnom čase. Pripája sa k fotoaparátu, ktorý je namontovaný na mikroskope. Tento produkt podporuje fotoaparáty MAGUS 4K HDMI. Uhlopriečka displeja je 13,3 palca. Matrica IPS poskytuje jasný obraz s veľkými pozorovacími uhlami. Ak sa na displej pozeráte pod uhlom, reprodukcia farieb nie je skreslená. Displej môžete umiestniť na sklápací stojan na stôl alebo na policu, alebo ho pripevniť priamo na fotoaparát alebo stojan mikroskopu.

Optika

Toto je trinokulárny mikroskop: binokulárna hlava je naklonená o 30° a digitálny fotoaparát (nie je súčasťou dodávky) je nainštalovaný do trinokulárneho tubusu. Pretože okulárovými tubusmi možno otáčať o 360°, je ľahké ich nastaviť tak, aby zodpovedali výške používateľa.

Do revolverového nosiča objektívov možno nainštalovať päť objektívov. Súčasťou dodávky sú štyri rovinné achromatické objektívy s korekciou na nekonečno. Jeden z nich, fluorescenčný objektív so zväčšením 40x, je určený na fluorescenčné pozorovanie. Objektívy 4x, 10x a 100x sa používajú na techniku mikroskopie svetlého poľa. Do voľného otvoru revolverového nosiča objektívov možno namontovať ďalší objektív, čím sa dosiahne ďalšie zväčšenie v rozsahu zväčšenia mikroskopu.

Revolverový nosič s objektívmi je orientovaný smerom dovnútra – používateľ vidí objektívy vložené do optickej dráhy.

Osvetlenie

Zdrojom odrazeného svetla je ortuťová výbojka 100 W. Je umiestnená vo vnútri svietidla, ktoré zabezpečuje účinný odvod tepla: výbojka sa neprehreje ani počas dlhej doby prevádzky. Výbojka môže byť centrovaná v troch osiach, aby sa zabezpečilo optimálne osvetlenie pracovnej oblasti. Ak bude potrebné žiarovku vymeniť, jej vybratie a inštalácia je pomerne jednoduchá. Ortuťová výbojka je vhodná pre fluorescenčné farbivá, pretože má diskrétne maximá. Osvetľovacia sústava na pozorovanie v odrazenom svetle obsahuje štyri excitačné filtre: ultrafialový (UV), fialový (V), modrý (B) a zelený (G).

Zdroj prechádzajúceho svetla: 30 W halogénová žiarovka. Je dostatočne jasná na to, aby mohla pracovať so všetkými objektívmi s akýmkoľvek zväčšením. Vďaka teplote farby osvetľovacej sústavy nebudú oči namáhané ani pri dlhom pozorovaní. Systém osvetlenia tiež zahŕňa kondenzor. Má štrbinu pre posuvník (fázový kontrast alebo tmavé pole).

Metódu Köhlerovho osvetlenia možno nastaviť v prechádzajúcom a odrazenom svetle. Pri takto nastavenej osvetľovacej sústave nedochádza k stmavnutiu na okrajoch, vzorka je dobre viditeľná a obrazové artefakty sú odstránené.

Pracovný stolík a zaostrovací mechanizmus

Mikroskop je vybavený ergonomicky navrhnutým pracovným stolíkom bez polohovacieho stojana. Pri pozorovaní v odrazenom svetle je na pracovný stolík umiestnená čierna doštička, ktorá odstraňuje rozptýlené svetlo. Držiak vzoriek je odnímateľný a v prípade potreby ho možno vybrať povolením dvoch skrutiek. Ostriace gombíky sú koaxiálne a nachádzajú sa na každej strane mikroskopu. Hrubé zaostrenie má aretačný gombík a gombík nastavenia tuhosti a jemné zaostrenie sa používa na nastavenie ostrosti.

Príslušenstvo

Mikroskop MAGUS Lum 400 možno vybaviť ďalším príslušenstvom: digitálny fotoaparát, zariadenie s fázovým kontrastom, polarizačné zariadenie, kondenzor tmavého poľa, okuláre a objektívy, posuvníky pre tmavé pole a fázový kontrast. Na meranie objektov možno konfiguráciu doplniť o kalibračné sklíčko.

Kľúčové vlastnosti mikroskopu:

• Mikroskopické techniky: fluorescencia v odrazenom svetle, svetlé pole v prechádzajúcom svetle
• Ďalšie výskumné metódy s voliteľným príslušenstvom: fázový kontrast, jednoduchá polarizácia, tmavé pole
• Trinokulárna hlava s trinokulárnym tubusom na upevnenie digitálneho fotoaparátu; okulárové tubusy otočné o 360°
• Rovinné achromatické objektívy s korekciou na nekonečno vrátane fluorescenčného
• Zdroj odrazeného svetla: ortuťová výbojka 100 W, zdroj prechádzajúceho svetla: halogénová žiarovka 30 W
• Metóda Köhlerovho osvetlenia v prechádzajúcom a odrazenom svetle
• Fluorescenčné filtre: ultrafialový (UV), fialový (V), modrý (B), zelený (G)
• Ergonomický pracovný stolík s vyberateľným držiakom vzoriek, bez polohovacieho stojana

Kľúčové vlastnosti fotoaparátu:

• Fotoaparát pracuje samostatne bez pripojenia k počítaču a prostredníctvom rozhrania HDMI. Možnosť pripojenia k počítaču prostredníctvom Wi-Fi a rozhrania USB 3.0.
• Automatické prepínanie medzi rozlíšením 4K a Full HD v závislosti od rozlíšenia monitora
• 30 snímok za sekundu na pozorovanie pohybujúcich sa objektov, záznam videa a pohyb vzorky bez trhania alebo oneskorenia
• Farebný CMOS snímač SONY Exmor/Starvis s podsvietením zabezpečuje nízku úroveň šumu a vysokú citlivosť na svetlo aj za zlých svetelných podmienok. Získate jasnejšie, čistejšie a farebne sýtejšie snímky.
• Softvér s funkciami fotografovania, záznamu videa, strihu/úprav obrazu, externého zobrazenia, lineárneho a uhlového merania

Obsah sady:

• Digitálny fotoaparát MAGUS CHD40 (digitálny fotoaparát, kábel HDMI (1,5 m), USB 3.0 kábel (1,5 m), USB myš, pamäťová karta SD 32 GB, USB Wi-Fi adaptér (2 ks), napájací adaptér 12 V/1 A (Euro), inštalačné CD s ovládačmi a softvérom, používateľská príručka a záručný list)
• LCD monitor MAGUS MCD40
• Stojan so zdrojom prechádzajúceho svetla, zaostrovacím mechanizmom, pracovným stolíkom, držiakom kondenzora a revolverovým nosičom objektívov
• Abbeho kondenzor
• Osvetľovacia sústava na pozorovanie v odrazenom svetle
• Ortuťová výbojka
• Trinokulárna hlava
• Rovinný achromatický objektív s korekciou na nekonečno: PL 4x/0,10 WD 19,8 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL 10x/0,25 WD 5,0 mm
• Rovinný achromatický objektív s korekciou na nekonečno, fluorescenčný: PL FL 40x/0,85 (odpružená) WD 0,42 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL 100x/1,25 (odpružený, olejový) WD 0,36 mm
• Okulár 10x/22 mm s dlhým očným reliéfom (2 ks)
• Očnice okuláru (2 ks)
• UV filter
• Posuvník filtra
• Čierna ochranná doska na inštaláciu pod pracovný stolík
• Adaptér pre fotoaparát s držiakom C-mount
• Farebný filter (4 ks)
• Nádobka s imerzným olejom
• Napájací zdroj ortuťovej výbojky
• Sieťový napájací kábel (2 ks)
• Napájací kábel ortuťovej lampy
• Protiprachová krytka
• Používateľská príručka a záručný list

K dispozícii na požiadanie:

• 10x/22 mm okulár so stupnicou
• 12,5x/14 mm okulár (2 ks)
• 15x/15 mm okulár (2 ks)
• 20x/12 mm okulár (2 ks)
• 25x/9 mm okulár (2 ks)
• Rovinný achromatický objektív s korekciou na nekonečno, fluorescenčný: PL FL 10x/0,35 WD 2,37 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL 20х/0,40 WD 8,8 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL 60x/0,80 ∞/0,17 WD 0,46 mm
• Zariadenie s fázovým kontrastom
• Kondenzor na pozorovanie v tmavom poli NA 0,9
• Kondenzor na pozorovanie v tmavom poli s olejovou imerziou NA 1,36–1,25
• Posuvník tmavého poľa
• Polarizačné zariadenie
• Kalibračné sklíčko
