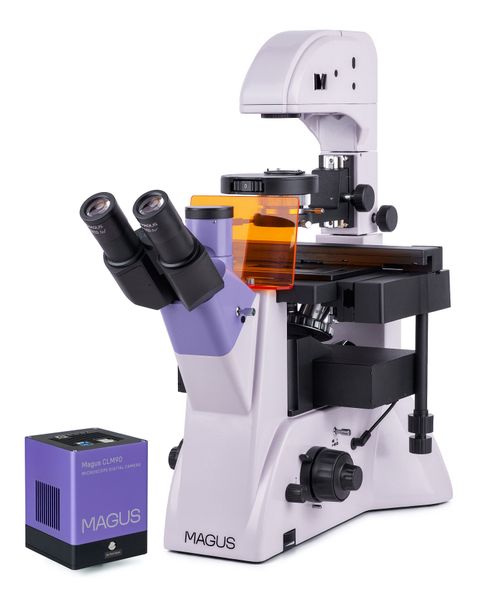

Fluorescenčný inverzný digitálny mikroskop MAGUS Lum VD500L

MAGUS Lum V500L je inverzný mikroskop na fluorescenčnú mikroskopiu v odrazenom svetle a mikroskopiu v svetlom poli as fázovým kontrastom v prechádzajúcom svetle. Na fluorescenčnú mikroskopiu sa používajú fluorochrónové filtre DAPI, FITC a TRITC. Invertovaná konštrukcia umožňuje štúdium vzoriek v laboratórnych nádobách, ako sú Petriho misky, banky atď. Výška laboratórnych nádob môže byť 55 mm až 165 mm v prípade, keď je stojan naklonený. Optický systém je určený pre laboratórne nádoby s hrúbkou dna 1,2 mm. Mikroskop je skvelou voľbou pre výskum aj rutinnú laboratórnu prácu a môže byť použitý aj na účely vzdelávania.

Digitálny fotoaparát

Digitálny fotoaparát MAGUS CLM90 je určený na použitie v technikách fluorescenčnej mikroskopie a mikroskopie v tmavom poli.
Fotoaparát je vybavený 7,1 Mpx snímačom a vytvára realistické snímky v rozlíšení 3200x2200 px. Fotoaparát sa odporúča používať s objektívmi 4x, 10x, 20x a 40x. Pri práci s objektívmi s malým zväčšením vám fotoaparát umožní vidieť jemnejšie detaily.
Video sa v závislosti od rozlíšenia nahráva rýchlosťou 51,3 alebo 133,8 snímok za sekundu. Videá sú plynulé s mäkkými a jemnými prechodmi medzi snímkami. Pohyb vzorky sa zobrazuje v reálnom čase bez oneskorenia. Fotoaparát uľahčuje prácu s objektmi, ktoré sa pohybujú, a je vhodný na ukážky v školských triedach.
Fotoaparát je vybavený rozhraním USB 3.0. Rýchlosť prenosu dát je 10-krát vyššia ako u fotoaparátov s rozhraním USB 2.0. Vysokorýchlostný fotoaparát sa odporúča pre profesionálne laboratóriá, výskum alebo výučbu na univerzitách.

Optika

Dve možnosti montáže digitálneho fotoaparátu a monitora: na trinokulárny tubus sa montuje monitor (nie je súčasťou dodávky); bočný otvor na tele je určený na montáž digitálneho fotoaparátu (nie je súčasťou dodávky). K dispozícii je rozdeľovač lúčov: 100/0 alebo 0/100 (na tele) a 100/0 alebo 50/50 (na trinokulárnej hlave). Uhol sklonu tubusu okulára 45° umožňuje pozorovanie s maximálnym komfortom. Pri zostavovaní mikroskopu môže používateľ otáčať tubusy okulára o 180°.

Sada obsahuje šesť rovinných achromatických objektívov: tri z nich pre mikroskopiu v svetlom poli a fluorescenčnú mikroskopiu, ďalšie tri pre mikroskopiu s fázovým kontrastom. Tieto objektívy disponujú korekciou na nekonečno a majú dlhú pracovnú vzdialenosť. Revolverový nosič má šesť slotov na montáž objektívov. Revolverový nosič je umiestnený na stojane pod pracovným stolíkom.

Osvetlenie

Zdrojom pre fluorescenčnú excitáciu je 5 W LED dióda s životnosťou 50 000 hodín bez výmeny. K dispozícii sú tri excitačné filtre: fluorochrónové filtre DAPI, FITC a TRITC. LED osvetlenie je oproti ortuťovému energeticky účinnejšie a má jednoduchšiu údržbu, preto sa odporúča na použitie na univerzitách. LED osvetlenie tiež garantuje farebnú stálosť. LED diódy sa rýchlo zapínajú a vypínajú a pri dlhom prevádzkovaní sa neprehrievajú.

Zdrojom prechádzajúceho svetla je tiež 5 W LED dióda. Tento zdroj je dostatočne jasný pre mikroskopiu v svetlom poli aj mikroskopiu s fázovým kontrastom.

Osvetlenie v odrazenom aj prechádzajúcom svetle možno nastaviť podľa Köhlerovej metódy. S týmto osvetlením možno dosiahnuť maximálne rozlíšenie pre každý objektív a získať jasný a ostrý obraz bez artefaktov alebo stmavnutia na okrajoch.

Mikroskop je vybavený praktickým kondenzorom fázového kontrastu: tri sloty sa používajú pre fázové objektívy s 10x, 20x a 40x zväčšením a štvrtý slot je určený pre mikroskopiu v svetlom poli. Fázové prstence možno vystrediť. Medzi jednotlivými mikroskopickými technikami možno prepínať otáčaním voliča.

Pracovný stolík a zaostrovací mechanizmus

Fixný pracovný stolík je vybavený mechanickým nadstavcom na posun laboratórnych nádob a tromi držiakmi na nádoby rôznych veľkostí. Laboratórne nádoby možno posúvať do dvoch vzájomne kolmých smerov v horizontálnej rovine. Mikroskop je vybavený mechanizmom na hrubé a jemné zaostrovanie. Mechanizmus hrubého zaostrovania má aretačný gombík a nastavenie tuhosti. Gombíky majú ergonomický dizajn, vďaka ktorému je používateľ pri práci v uvoľnenej polohe.

Príslušenstvo

Mikroskop možno vybaviť ďalšími okulármi, kalibračnými sklíčkami alebo digitálnym fotoaparátom z radu príslušenstva MAGUS.

Kľúčové vlastnosti mikroskopu:

• Invertovaná konštrukcia umožňuje pozorovanie vzoriek v laboratórnych nádobách s hrúbkou dna 1,2 mm a výškou 55 mm až 165 mm, ak je stojan naklonený
• Mikroskopické techniky: fluorescencia v odrazenom svetle, svetlé pole a fázový kontrast (v prechádzajúcom svetle)
• Köhlerova osvetľovacia sústava pre prechádzajúce a odrazené svetlo; ako svetelné zdroje slúžia 5 W LED diódy s dlhou životnosťou bez nutnosti výmeny
• K dispozícii sú tri excitačné filtre: fluorochrónové filtre DAPI, FITC a TRITC
• Kondenzor fázového kontrastu pre rýchlu a pohodlnú zmenu mikroskopickej techniky
• Trinokulárna hlava; dve možnosti montáže fotoaparátu alebo monitora: rozdelenie lúča 100/0 alebo 0/100 (na tele), rozdelenie lúča 100/0 alebo 50/50 (na hlave)

Kľúčové vlastnosti fotoaparátu:

• Pre fluorescenčnú mikroskopiu a mikroskopiu v tmavom poli s objektívmi 4x, 10x, 20x a 40x
• Rozlíšenie 7,1 Mpx: pri pozorovaní s objektívmi s malým zväčšením vám fotoaparát umožní vidieť jemnejšie detaily
• 51,3 fps a 133,8 fps pri rozlíšení 3200x2200 px a 1584x1100 px pre pozorovanie pohybujúcich sa objektov, záznam videa a pohyb preparátu bez trhania a oneskorenia
• Peltierov článok znižuje teplotu snímača pri dlhodobej prevádzke a eliminuje tepelný šum, a preto možno pri fotografovaní používať dlhé časy uzávierky
• Globálna uzávierka pre rýchle čítanie signálu zo snímača, zvýšený jas obrazu, žiadne falošné optické efekty pri pozorovaní pohybujúcich sa objektov
• Čiernobiely CMOS snímač SONY Exmor s podsvietením zaisťuje nízku úroveň šumu a vysokú citlivosť na svetlo aj pri slabom osvetlení. Získate jasnejšie, čistejšie a farebne sýtejšie snímky
• Rozhranie USB 3.0 pre rýchly a plynulý prenos dát
• Softvér s funkciami fotografovania, záznamu videa, strihu/úprav obrazu, externého zobrazenia, lineárneho a uhlového merania

Obsah sady:

• Digitálny fotoaparát MAGUS CLM90 (digitálny fotoaparát, USB kábel, adaptér 12 V, 3 A, kufrík, inštalačné CD s ovládačmi a softvérom, používateľská príručka a záručný list)
• Podstavec, osvetľovacia sústava pre pozorovanie v odrazenom svetle, zdroj odrazeného svetla, kondenzor, mechanizmus zaostrovania, pracovný stolík a revolverový nosič objektívov
• Trinokulárna hlava
• Rovinný achromatický objektív s korekciou na nekonečno: PLL 10x/0,25 fázový WD 4,3 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PLL 20х/0,40 WD 8,0 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PLL 40х/0,60 WD: 3,5 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PLL 10x/0,25 PHP2 WD 4,3 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PLL 20x/0,40 PHP2 WD 8,0 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PLL 40x/0,60 PHP2 WD 3,5 mm
• Okulár 10x/22 mm s dlhým očným reliéfom (2 ks)
• UV filter
• Adaptér typu C-mount 1x
• Šesťhranný kľúč
• Napájací kábel
• Protiprachová krytka
• Používateľská príručka a záručný list

K dispozícii na požiadanie:

• 10x/22 mm okulár so stupnicou
• 12,5x/14 mm okulár (2 ks)
• 15x/15 mm okulár (2 ks)
• 20x/12 mm okulár (2 ks)
• 25x/9 mm okulár (2 ks)
• Kalibračné sklíčko
• Monitor a digitálna kamera s rozhraním HDMI
