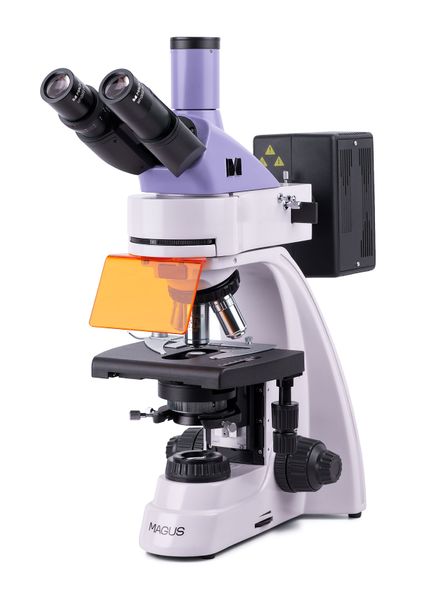

Fluorescenčný mikroskop MAGUS Lum 400

Fluorescenčný mikroskop MAGUS Lum 400 je určený na diagnostiku a výskum pomocou mikroskopických metód fluorescencie (odrazené svetlo) a svetlé pole (prechádzajúce svetlo). Techniky tmavé pole, fázový kontrast a polarizácia sa dajú používať s voliteľným príslušenstvom. Oblasti použitia fluorescenčného mikroskopu: analýza DNA, štúdium patogénov, sanitárny a epidemiologický dohľad, forenzné vyšetrovanie atď.

Mikroskop pri použití »

Optika

Toto je trinokulárny mikroskop: Binokulárna hlava je naklonená o 30° a digitálny fotoaparát (nie je súčasťou dodávky) je nainštalovaný do trinokulárneho tubusu. Pretože okulárovými tubusmi možno otáčať o 360°, je ľahké ich nastaviť tak, aby zodpovedali výške používateľa.

Do revolverového nosiča objektívov možno nainštalovať päť objektívov. Súčasťou dodávky sú štyri rovinné achromatické objektívy s korekciou na nekonečno. Jeden z nich, fluorescenčný objektív so zväčšením 40x, je určený na fluorescenčné pozorovanie. Objektívy 4x, 10x a 100x sa používajú na techniku mikroskopie svetlého poľa. Do voľného otvoru revolverového nosiča objektívov možno namontovať ďalší objektív, čím sa dosiahne ďalšie zväčšenie v rozsahu zväčšenia mikroskopu.

Revolverový nosič s objektívmi je orientovaný smerom dovnútra – používateľ vidí objektívy vložené do optickej dráhy.

Osvetlenie

Zdrojom odrazeného svetla je ortuťová výbojka 100 W. Je umiestnená vo vnútri svietidla, ktoré zaisťuje účinný odvod tepla: výbojka sa neprehreje ani počas dlhej doby prevádzky. Výbojka môže byť centrovaná v troch osiach, aby sa zabezpečilo optimálne osvetlenie pracovnej oblasti. Ak bude potrebné žiarovku vymeniť, jej vybratie a inštalácia je pomerne jednoduchá. Ortuťová výbojka je vhodná pre fluorescenčné farbivá, pretože má diskrétne maximá. Osvetľovacia sústava na pozorovanie v odrazenom svetle obsahuje štyri excitačné filtre: ultrafialový (UV), fialový (V), modrý (B) a zelený (G).

Zdroj prechádzajúceho svetla: 30 W halogénová žiarovka. Je dostatočne jasná na to, aby mohla pracovať so všetkými objektívmi s akýmkoľvek zväčšením. Vďaka teplote farby osvetľovacej sústavy nebudú oči namáhané ani pri dlhom pozorovaní. Systém osvetlenia tiež zahŕňa kondenzor. Má štrbinu na posúvač (fázový kontrast alebo tmavé pole).

Metódu Köhlerovho osvetlenia možno nastaviť v prechádzajúcom a odrazenom svetle. Pri takto nastavenej osvetľovacej sústave nedochádza k stmavnutiu na okrajoch, vzorka je dobre viditeľná a obrazové artefakty sú odstránené.

Pracovný stolík a zaostrovací mechanizmus

Mikroskop je vybavený ergonomicky navrhnutým pracovným stolíkom bez polohovacieho stojana. Pri pozorovaní v odrazenom svetle je na pracovný stolík umiestnená čierna doštička, ktorá odstraňuje rozptýlené svetlo. Držiak vzoriek je odnímateľný a v prípade potreby ho možno vybrať povolením dvoch skrutiek. Ostriace gombíky sú koaxiálne a nachádzajú sa na každej strane mikroskopu. Hrubé zaostrenie má aretačný gombík a gombík nastavenia tuhosti a jemné zaostrenie sa používa na nastavenie ostrenia.

Príslušenstvo

Mikroskop MAGUS Lum 400 možno vybaviť ďalším príslušenstvom: digitálny fotoaparát, zariadenie s fázovým kontrastom, polarizačné zariadenie, kondenzor tmavého poľa, okuláre a objektívy, posúvače pre tmavé pole a fázový kontrast. Na meranie objektov možno konfiguráciu doplniť o kalibračné sklíčko.

Kľúčové vlastnosti:

• Mikroskopické techniky: fluorescencia v odrazenom svetle, svetlé pole v prechádzajúcom svetle
• Ďalšie výskumné metódy s voliteľným príslušenstvom: fázový kontrast, jednoduchá polarizácia, tmavé pole
• Trinokulárna hlava s trinokulárnym tubusom na upevnenie digitálneho fotoaparátu; okulárové tubusy otočné o 360°
• Rovinné achromatické objektívy s korekciou na nekonečno vrátane fluorescenčného
• Zdroj odrazeného svetla: Ortuťová výbojka 100 W, zdroj prechádzajúceho svetla: halogénová žiarovka 30 W
• Metóda Köhlerovho osvetlenia v prechádzajúcom a odrazenom svetle
• Fluorescenčné filtre: ultrafialový (UV), fialový (V), modrý (B), zelený (G)
• Ergonomický pracovný stolík s vyjímateľným držiakom vzoriek, bez polohovacieho stojana

Obsah súpravy:

• Stojan so zdrojom prechádzajúceho svetla, zaostrovacím mechanizmom, pracovným stolíkom, držiakom kondenzora a revolverovým nosičom objektívov
• Abbeho kondenzor
• Osvetľovacia sústava na pozorovanie v odrazenom svetle
• Ortuťová výbojka
• Trinokulárna hlava
• Rovinný achromatický objektív s korekciou na nekonečno: PL 4x/0,10 WD 19,8 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL 10x/0,25 WD 5,0 mm
• Rovinný achromatický objektív s korekciou na nekonečno, fluorescenčný: PL FL 40x/0,85 (odpružená) WD 0,42 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL 100x/1,25 (odpružený, olejový) WD 0,36 mm
• Okulár 10x/22 mm s dlhým očným reliéfom (2 ks)
• Očnice okulára (2 ks)
• UV filter
• Posúvač filtra
• Čierna ochranná doska na inštaláciu pod pracovný stolík
• Adaptér pre fotoaparát s držiakom C-mount
• Farebný filter (4 ks)
• Nádobka s imerzným olejom
• Napájací zdroj ortuťovej výbojky
• Sieťový napájací kábel (2 ks)
• Napájací kábel ortuťovej lampy
• Protiprachová krytka
• Používateľská príručka a záručný list

K dispozícii na požiadanie:

• 10x/22 mm okulár so stupnicou
• 12,5x/14 mm okulár (2 ks)
• 15x/15 mm okulár (2 ks)
• 20x/12 mm okulár (2 ks)
• 25x/9 mm okulár (2 ks)
• Rovinný achromatický objektív s korekciou na nekonečno, fluorescenčný: PL FL 10x/0,35 WD 2,37 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL 20х/0,40 WD 8,8 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL 60x/0,80 ∞/0,17 WD 0,46 mm
• Zariadenie s fázovým kontrastom
• Kondenzor na pozorovanie v tmavom poli NA 0,9
• Kondenzor na pozorovanie v tmavom poli s olejovou imerziou NA 1,36–1,25
• Posúvač tmavého poľa
• Polarizačné zariadenie
• Digitálny fotoaparát
• Kalibračné sklíčko
• LCD monitor
