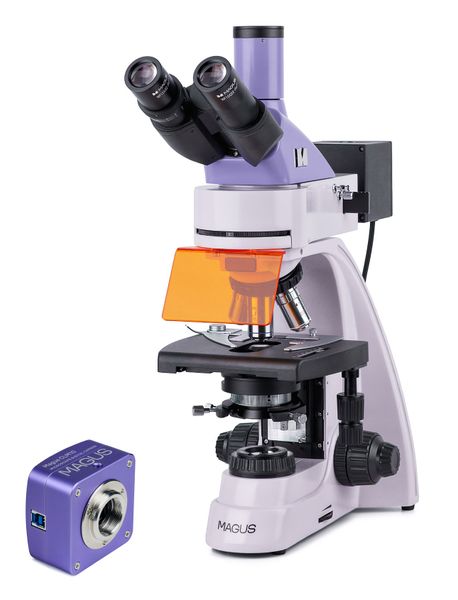

Fluorescenčný digitálny mikroskop MAGUS Lum D400L

Fluorescenčný mikroskop MAGUS Lum 400L možno používať na dve techniky mikroskopie: fluorescenciu v odrazenom svetle a svetlé pole v prechádzajúcom svetle. Ak je mikroskop vybavený ďalším príslušenstvom, možno ho používať na výskum v polarizovanom svetle a na použitie techník tmavého poľa a fázového kontrastu. Tento mikroskop možno používať na výskum a laboratórnu diagnostiku v oblastiach medicíny, farmakológie, forenzných vied, biotechnológie, veterinárnej medicíny atď.

Digitálny fotoaparát

Digitálny fotoaparát MAGUS CLM10 je určený na použitie v technikách fluorescenčnej mikroskopie a mikroskopie v tmavom poli.
Fotoaparát je vybavený 2,3 Mpx snímačom a vytvára realistické snímky v rozlíšení 1920х1200 px. Odporúča sa pre objektívy 40x, 60x a 100x. Fotoaparát pri pozorovaní s objektívmi so stredným zväčšením zobrazí jemnejšie detaily. Video sa nahráva rýchlosťou 120 snímok za sekundu pri maximálnom rozlíšení. Videá sú plynulé, s mäkkými a jemnými prechodmi medzi snímkami. Pohyb objektu sa zobrazuje v reálnom čase bez oneskorenia. Fotoaparát uľahčuje prácu s objektmi, ktoré sa pohybujú, a je vhodný na ukážky v školských triedach.
Fotoaparát je vybavený rozhraním USB 3.0. Rýchlosť prenosu dát je 10-krát vyššia ako u fotoaparátov s rozhraním USB 2.0. Vysokorýchlostný fotoaparát sa odporúča pre profesionálne laboratóriá, výskum alebo výučbu na univerzitách.

Optika

Trinokulárna hlava obsahuje dva okulárové tubusy na pozorovanie a trinokulárny tubus na montáž digitálneho fotoaparátu (nie je súčasťou dodávky). Pre pohodlné dlhšie pozorovanie možno tubusy okuláru nastaviť tak, aby zodpovedali výške pozorovateľa, pretože sa otáčajú o 360°. Sú naklonené o 30°.

Revolverový nosič 5 objektívov je orientovaný smerom dovnútra – používateľ vidí objektív vložený do optickej dráhy. Je dodávaný so štyrmi rovinnými achromatickými objektívmi s korekciou na nekonečno: tri pre svetlé pole a jeden pre fluorescenčnú techniku (fluo). Keď sú všetky objektívy nainštalované v revolverovom nosiči objektívov, zostáva jeden otvor voľný. Slúži na nastavenie polohy osvetľovacej sústavy na pozorovanie v odrazenom svetle. Môžete tiež nainštalovať voliteľný objektív a získať tak ďalšie zväčšenie.

Osvetlenie

Odrazené svetlo – štyri LED s príkonom 5 W. Každá LED vyžaruje špecifické vlnové pásmo: modré (B), zelené (G), fialové (V) a ultrafialové (UV). Ak chcete zvoliť pracovnú LED, musíte otočiť prstencom. Výhodou LED osvetlenia je, že LED sa rýchlo rozžiaria a rýchlo zhasnú, čo uľahčuje prepínanie z jasného poľa na fluorescenčné a späť. LED diódy sa nezahrievajú, nepotrebujú chladič a majú životnosť 50 000 hodín bez výmeny. Fluorescenčné osvetlenie na báze LED je ľahko udržiavateľná a bezpečná mikroskopická technika, a preto sa odporúča na použitie v školách a na univerzitách.

Odrazené svetlo sa vytvára pomocou 3 W LED diódy. Jej životnosť je tiež 50 000 hodín. Systém osvetlenia tiež zahŕňa kondenzor. Kondenzor má štrbinu pre posuvník tmavého poľa alebo posuvník fázového kontrastu. Posuvník je jednoduchý a rýchly spôsob zmeny mikroskopickej techniky bez výmeny kondenzora.

Köhlerovo osvetlenie možno nastaviť pre prechádzajúce aj odrazené svetlo. Skúmaný objekt je ostro zaostrený a artefakty obrazu sú odstránené. Na okrajoch nedochádza k žiadnemu stmavnutiu a pri každom objektíve možno dosiahnuť limit rozlíšenia.

Pracovný stolík a zaostrovací mechanizmus

Pracovný stolík mikroskopu je vybavený vyberateľným držiakom vzoriek, ktorý možno odňať na manuálne skenovanie. Stolík nemá polohovací stojan. Preto vyžaduje menej priestoru na prácu. Na pracovný stolík možno nainštalovať čiernu doštičku, ktorá eliminuje rozptýlené svetlo zo zdroja prechádzajúceho svetla pri pozorovaní v odrazenom svetle.

Koaxiálne gombíky hrubého a jemného zaostrovania sú umiestnené na oboch stranách základne mikroskopu. Hrubé zaostrovanie má aretačný gombík a nastavenie tuhosti.

Príslušenstvo

Mikroskop MAGUS Lum 400L disponuje širokou škálou kompatibilného príslušenstva, ktoré možno použiť na rozšírenie jeho možností. Patria sem okuláre, objektívy, zariadenia na tmavé pole, polarizované svetlo a fázový kontrast a digitálne fotoaparáty a kalibračné sklíčka.

Kľúčové vlastnosti mikroskopu:

• Štúdium vzoriek v odrazenom svetle pomocou techniky fluorescenčnej mikroskopie a v prechádzajúcom svetle pomocou techniky mikroskopie svetlého poľa.
• Rovinné achromatické objektívy s korekciou na nekonečno: tri objektívy jasného poľa, jeden fluorescenčný objektív
• Trinokulárna hlava, tubusy otočné o 360°; trinokulárny tubus na montáž digitálneho fotoaparátu
• Štyri LED diódy osvetlenia s odrazeným svetlom pracujúce na rôznych vlnových pásmach: modré (B), zelené (G), fialové (V) a ultrafialové (UV)
• 3 W LED na osvetlenie prechádzajúcim svetlom, Köhlerovo osvetlenie v prechádzajúcom a odrazenom svetle
• Pracovný stolík bez polohovacieho stojana, vyberateľný držiak vzoriek
• Široká škála príslušenstva vrátane zariadení na tmavé pole, polarizované svetlo a fázový kontrast

Kľúčové vlastnosti fotoaparátu:

• Pre fluorescenčnú mikroskopiu a mikroskopiu v tmavom poli s objektívmi 40x, 60x a 100x
• Rozlíšenie 2,3 Mpx na získanie detailných snímok pri veľkom zväčšení; nízka úroveň šumu, nízky rozptyl energie
• 120 snímok za sekundu na pozorovanie pohybujúcich sa objektov, záznam videa a pohyb vzorky bez trhania a oneskorenia
• Globálna uzávierka na rýchle čítanie signálu zo snímača, zvýšenie jasu obrazu a absenciu falošných optických efektov pri pozorovaní pohybujúcich sa objektov
• Čiernobiely CMOS snímač SONY Exmor s podsvietením zaisťuje nízku úroveň šumu a vysokú citlivosť na svetlo aj pri slabom osvetlení. Získate jasnejšie, čistejšie a farebne sýtejšie snímky.
• Rozhranie USB 3.0 na rýchly a plynulý prenos dát
• Softvér s funkciami fotografovania, záznamu videa, strihu/úprav obrazu, externého zobrazenia, lineárneho a uhlového merania

Obsah sady:

• Digitálny fotoaparát MAGUS CLM10 (digitálny fotoaparát, USB kábel, inštalačné CD s ovládačmi a softvérom, používateľská príručka a záručný list)
• Stojan so zabudovaným napájacím zdrojom, zdrojom prechádzajúceho svetla, zaostrovacím mechanizmom, pracovným stolíkom, držiakom kondenzora a revolverovým nosičom objektívov
• Abbeho kondenzor
• Osvetľovacia sústava na pozorovanie v odrazenom svetle
• Svietidlo s LED diódami
• Trinokulárna hlava
• Rovinný achromatický objektív s korekciou na nekonečno: PL 4x/0,10 WD 19,8 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL 10x/0,25 WD 5,0 mm
• Rovinný achromatický objektív s korekciou na nekonečno, fluorescenčný: PL FL 40x/0,85 (odpružená) WD 0,42 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL 100x/1,25 (odpružený, olejový) WD 0,36 mm
• Okulár 10x/22 mm s dlhým očným reliéfom (2 ks)
• Očnice okuláru (2 ks)
• UV filter
• Posuvník filtra
• Čierna ochranná doska na inštaláciu pod pracovný stolík
• Adaptér pre fotoaparát s držiakom C-mount
• Farebný filter (4 ks)
• Nádobka s imerzným olejom
• Napájací zdroj osvetľovacej sústavy na pozorovanie v odrazenom svetle
• Napájací kábel
• Sieťový kábel osvetľovacej sústavy na pozorovanie v odrazenom svetle
• Kábel napájacieho zdroja osvetľovacej sústavy na pozorovanie v odrazenom svetle
• Protiprachová krytka
• Používateľská príručka a záručný list

K dispozícii na požiadanie:

• 10x/22 mm okulár so stupnicou
• 12,5x/14 mm okulár (2 ks)
• 15x/15 mm okulár (2 ks)
• 20x/12 mm okulár (2 ks)
• 25x/9 mm okulár (2 ks)
• Rovinný achromatický objektív s korekciou na nekonečno, fluorescenčný: PL FL 10x/ 0,35 WD 2,37 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL 20х/0,40 WD 8,8 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL 60x/0,80 ∞/0,17 WD 0,46 mm
• Zariadenie s fázovým kontrastom
• Kondenzor na pozorovanie v tmavom poli NA 0,9
• Kondenzor na pozorovanie v tmavom poli s olejovou imerziou NA 1,36–1,25
• Posuvník tmavého poľa
• Polarizačné zariadenie
• Kalibračné sklíčko
• Monitor a digitálna kamera s rozhraním HDMI
