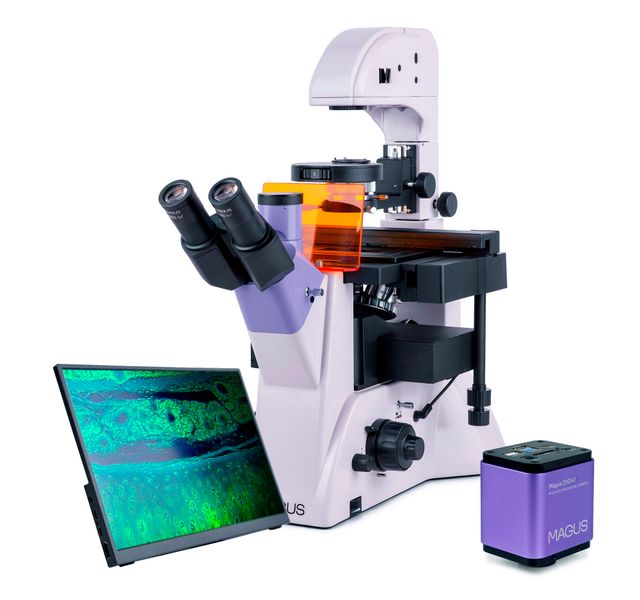

Fluorescenčný inverzný digitálny mikroskop MAGUS Lum VD500L LCD

MAGUS Lum V500L je inverzný mikroskop na fluorescenčnú mikroskopiu v odrazenom svetle a mikroskopiu v svetlom poli a s fázovým kontrastom v prechádzajúcom svetle. Na fluorescenčnú mikroskopiu sa používajú fluorochrómové filtre DAPI, FITC a TRITC. Invertovaná konštrukcia umožňuje štúdium vzoriek v laboratórnych nádobách, ako sú Petriho misky, banky atď. Výška laboratórnych nádob môže byť 55 mm až 165 mm v prípade, keď je stojan naklonený. Optický systém je určený pre laboratórne nádoby s hrúbkou dna 1,2 mm. Mikroskop je skvelou voľbou pre výskum aj rutinnú laboratórnu prácu a môže byť použitý aj na vzdelávacie účely.

Mikroskop pri použití »

Digitálny fotoaparát

MAGUS CHD40 je digitálny HDMI fotoaparát s tromi video rozhraniami a automatickým prepínaním medzi rozlíšením 4K a Full HD v závislosti od rozlíšenia monitora.
Fotoaparát je vybavený 8 Mpx snímačom a po pripojení cez HDMI alebo USB 3.0 vytvára realistické snímky v rozlíšení 4K (3840x2160 px). Pri pripojení cez Wi-Fi je kvalita obrazu Full HD (1920x1080 px).
Fotoaparát využíva rozhranie HDMI na priame pripojenie k televízoru, monitoru alebo projektoru. V tomto režime pracuje fotoaparát samostatne bez pripojenia k počítaču. Rozhranie HDMI poskytuje vysokú a stabilnú rýchlosť prenosu z fotoaparátu na externú obrazovku. Fotoaparát môžete k počítaču pripojiť prostredníctvom rozhrania Wi-Fi alebo USB 3.0. Video sa nahráva rýchlosťou 30 snímok za sekundu.
Fotoaparát ponúka kombináciu vysokej rýchlosti snímania (počet snímok za sekundu) s veľkou šírkou pásma HDMI. Výsledkom je živý obraz, plynulý záznam bez zamŕzania a nulové oneskorenia medzi snímkami. Pri maximálnom rozlíšení produkt ponúka dobre vykreslený obraz, bezchybne sa pohybujúce objekty a zobrazenie bez oneskorenia.

Monitor

Monitor MAGUS MCD40 je navrhnutý na použitie s vizualizačnými systémami mikroskopov MAGUS. Zobrazuje obraz v reálnom čase. Pripája sa k fotoaparátu, ktorý je namontovaný na mikroskope. Tento produkt podporuje fotoaparáty MAGUS 4K HDMI. Uhlopriečka displeja je 13,3 palca. Matrica IPS poskytuje jasný obraz s veľkými pozorovacími uhlami. Ak sa na displej pozeráte pod uhlom, reprodukcia farieb nie je skreslená. Displej môžete umiestniť na sklopný stojan na stôl alebo na policu, alebo ho pripevniť priamo na fotoaparát alebo stojan mikroskopu.

Optika

Dve možnosti montáže digitálneho fotoaparátu a monitora: na trinokulárny tubus sa montuje monitor; bočný otvor na tele je určený na montáž digitálneho fotoaparátu. K dispozícii je rozdeľovač lúčov: 100/0 alebo 0/100 (na tele) a 100/0 alebo 50/50 (na trinokulárnej hlave). Uhol sklonu tubusu okulára 45° umožňuje pozorovanie s maximálnym komfortom. Pri zostavovaní mikroskopu môže používateľ otáčať tubusy okulára o 180°.

Sada obsahuje šesť rovinných achromatických objektívov: tri z nich na mikroskopiu v svetlom poli a fluorescenčnú mikroskopiu, ďalšie tri na mikroskopiu s fázovým kontrastom. Tieto objektívy disponujú korekciou na nekonečno a majú dlhú pracovnú vzdialenosť. Revolverový nosič má šesť slotov na montáž objektívov. Revolverový nosič je umiestnený na stojane pod pracovným stolom.

Osvetlenie

Zdrojom na fluorescenčnú excitáciu je 5 W LED dióda so životnosťou 50 000 hodín bez výmeny. K dispozícii sú tri excitačné filtre: fluorochrómové filtre DAPI, FITC a TRITC. LED osvetlenie je oproti ortuťovému energeticky účinnejšie a má jednoduchšiu údržbu, preto sa odporúča na použitie na univerzitách. LED osvetlenie tiež zaručuje farebnú stálosť. LED diódy sa rýchlo zapínajú a vypínajú a pri dlhšej prevádzke sa neprehrievajú.

Zdrojom prechádzajúceho svetla je tiež 5 W LED dióda. Tento zdroj je dostatočne jasný na mikroskopiu v svetlom poli aj mikroskopiu s fázovým kontrastom.

Osvetlenie v odrazenom aj prechádzajúcom svetle je možné nastaviť podľa Köhlerovej metódy. S týmto osvetlením je možné dosiahnuť maximálne rozlíšenie pre každý objektív a získať jasný a ostrý obraz bez artefaktov alebo stmavnutia na okrajoch.

Mikroskop je vybavený praktickým kondenzorom fázového kontrastu: tri sloty sa používajú na fázové objektívy s 10x, 20x a 40x zväčšením a štvrtý slot je určený na mikroskopiu v svetlom poli. Fázové prstence je možné vycentrovať. Medzi jednotlivými mikroskopickými technikami je možné prepínať otáčaním voliča.

Pracovný stolík a zaostrovací mechanizmus

Fixný pracovný stolík je vybavený mechanickým nástavcom na posun laboratórnych nádob a tromi držiakmi na nádoby rôznych veľkostí. Laboratórne nádoby je možné posúvať do dvoch vzájomne kolmých smerov v horizontálnej rovine. Mikroskop je vybavený mechanizmom na hrubé a jemné zaostrovanie. Mechanizmus hrubého zaostrovania má aretačné tlačidlo a nastavenie tuhosti. Gombíky majú ergonomický dizajn, vďaka ktorému je používateľ pri práci v uvoľnenej polohe.

Príslušenstvo

Mikroskop je možné vybaviť ďalšími okulármi, kalibračnými sklíčkami alebo digitálnym fotoaparátom z radu príslušenstva MAGUS.

Kľúčové vlastnosti mikroskopu:

• Invertovaná konštrukcia umožňuje pozorovanie vzoriek v laboratórnych nádobách s hrúbkou dna 1,2 mm a výškou 55 mm až 165 mm, ak je stojan naklonený
• Mikroskopické techniky: fluorescencia v odrazenom svetle, svetlé pole a fázový kontrast (v prechádzajúcom svetle)
• Köhlerova osvetľovacia sústava pre prechádzajúce a odrazené svetlo; ako svetelné zdroje slúžia 5 W LED diódy s dlhou životnosťou bez nutnosti výmeny
• K dispozícii sú tri excitačné filtre: fluorochrómové filtre DAPI, FITC a TRITC
• Kondenzor fázového kontrastu na rýchlu a pohodlnú zmenu mikroskopickej techniky
• Trinokulárna hlava; dve možnosti montáže fotoaparátu alebo monitora: rozdelenie lúča 100/0 alebo 0/100 (na tele), rozdelenie lúča 100/0 alebo 50/50 (na hlave)

Kľúčové vlastnosti fotoaparátu:

• Fotoaparát pracuje samostatne bez pripojenia k počítaču a prostredníctvom rozhrania HDMI. Možnosť pripojenia k počítaču prostredníctvom Wi-Fi a rozhrania USB 3.0.
• Automatické prepínanie medzi rozlíšením 4K a Full HD v závislosti od rozlíšenia monitora
• 30 snímok za sekundu na pozorovanie pohybujúcich sa objektov, záznam videa a pohyb vzorky bez trhania alebo oneskorenia
• Farebný CMOS snímač SONY Exmor/Starvis s podsvietením zaisťuje nízku úroveň šumu a vysokú citlivosť na svetlo aj za zlých svetelných podmienok. Získate jasnejšie, čistejšie a farebne sýtejšie snímky.
• Softvér s funkciami fotografovania, záznamu videa, strihu/úprav obrazu, externého zobrazenia, lineárneho a uhlového merania

Obsah sady:

• Digitálny fotoaparát MAGUS CHD40 (digitálny fotoaparát, kábel HDMI (1,5 m), USB 3.0 kábel (1,5 m), USB myš, pamäťová karta SD 32 GB, USB Wi-Fi adaptér (2 ks), napájací adaptér 12 V/1 A (Euro), inštalačné CD s ovládačmi a softvérom, používateľská príručka a záručný list)
• LCD monitor MAGUS MCD40
• Podstavec, osvetľovacia sústava na pozorovanie v odrazenom svetle, zdroj odrazeného svetla, kondenzor, mechanizmus zaostrovania, pracovný stolík a revolverový nosič objektívov
• Trinokulárna hlava
• Rovinný achromatický objektív s korekciou na nekonečno: PLL 10x/0,25 fázový WD 4,3 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PLL 20x/0,40 WD 8,0 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PLL 40x/0,60 WD: 3,5 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PLL 10x/0,25 PHP2 WD 4,3 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PLL 20x/0,40 PHP2 WD 8,0 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PLL 40x/0,60 PHP2 WD 3,5 mm
• Okulár 10x/22 mm s dlhým očným reliéfom (2 ks)
• UV filter
• Adaptér typu C-mount 1x
• Šesťhranný kľúč
• Napájací kábel
• Protiprachová krytka
• Používateľská príručka a záručný list

K dispozícii na požiadanie:

• 10x/22 mm okulár so stupnicou
• 12,5x/14 mm okulár (2 ks)
• 15x/15 mm okulár (2 ks)
• 20x/12 mm okulár (2 ks)
• 25x/9 mm okulár (2 ks)
• Kalibračné sklíčko
