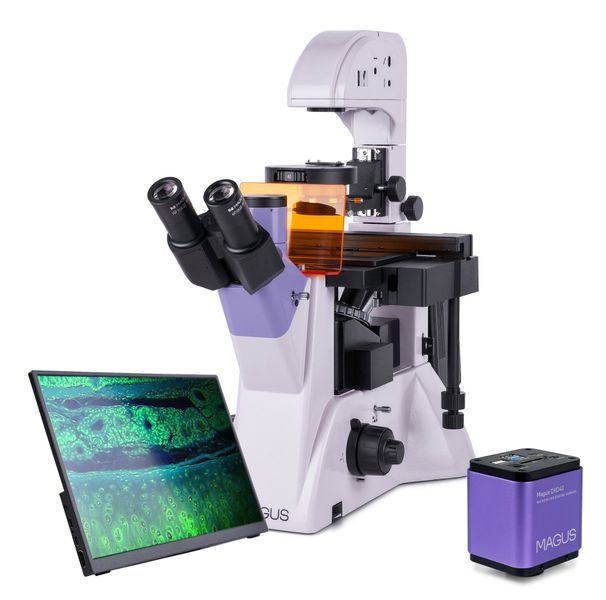

Fluorescenčný inverzný digitálny mikroskop MAGUS Lum VD500 LCD

Fluorescenčný inverzný mikroskop MAGUS Lum V500 je určený na pozorovanie vzoriek v laboratórnych nádobách s výškou až 55 mm a hrúbkou dna až 1,2 mm. Ak je stojan osvetľovacej sústavy naklonený, je možné používať aj väčšie laboratórne nádoby s výškou až 165 mm. Vzorky možno pozorovať v odrazenom svetle (technika fluorescenčnej mikroskopie) a v prechádzajúcom svetle (mikroskopia svetlého poľa a mikroskopia s fázovým kontrastom). Hlavné oblasti použitia mikroskopu: medicína, farmakológia, biochémia, epidemiológia atď.

Digitálny fotoaparát

MAGUS CHD40 je digitálny HDMI fotoaparát s tromi video rozhraniami a automatickým prepínaním medzi rozlíšením 4K a Full HD v závislosti od rozlíšenia monitora. Fotoaparát je vybavený 8 Mpx snímačom a po pripojení cez HDMI alebo USB 3.0 vytvára realistické snímky v rozlíšení 4K (3840x2160 px). Pri pripojení cez Wi-Fi je kvalita obrazu Full HD (1920x1080 px). Fotoaparát využíva rozhranie HDMI na priame pripojenie k televízoru, monitoru alebo projektoru. V tomto režime pracuje fotoaparát samostatne bez pripojenia k počítaču. Rozhranie HDMI poskytuje vysokú a stabilnú rýchlosť prenosu z fotoaparátu na externú obrazovku. Fotoaparát môžete k počítaču pripojiť prostredníctvom rozhrania Wi-Fi alebo USB 3.0. Video sa nahráva rýchlosťou 30 snímok za sekundu. Fotoaparát ponúka kombináciu vysokej rýchlosti snímania (počet snímok za sekundu) s veľkou šírkou pásma HDMI. Výsledkom je živý obraz, plynulý záznam bez zamŕzania a nulové oneskorenia medzi snímkami. Pri maximálnom rozlíšení produkt ponúka dobre vykreslený obraz, bezchybne sa pohybujúce objekty a zobrazenie bez oneskorenia.

Monitor

Monitor MAGUS MCD40 je navrhnutý na použitie s vizualizačnými systémami mikroskopov MAGUS. Zobrazuje obraz v reálnom čase. Pripája sa k fotoaparátu, ktorý je namontovaný na mikroskope. Tento produkt podporuje fotoaparáty MAGUS 4K HDMI. Uhlopriečka displeja je 13,3 palca. Matrica IPS poskytuje jasný obraz s veľkými pozorovacími uhlami. Ak sa na displej pozeráte pod uhlom, reprodukcia farieb nie je skreslená. Displej môžete umiestniť na sklopný stojan na stôl alebo na poličku, alebo ho pripevniť priamo na fotoaparát alebo stojan mikroskopu.

Optika

Mikroskop je vybavený trinokulárnou hlavou s trinokulárnym tubusom. Na mikroskope je bočný port pre kameru. Mikroskop je vybavený rozhraním, ktoré umožňuje súčasné pripojenie digitálneho fotoaparátu aj monitora (nie je súčasťou dodávky). Rozdelenie lúča na trinokulárnej hlave prebieha v pomere 100/0 alebo 50/50, na tele ide o pomer 100/0 alebo 0/100. Tubusy okulárov sú otočné o 180°. Vďaka tomu možno očný reliéf nastaviť podľa potreby konkrétneho používateľa.

Revolverový nosič je umiestnený na stojane pod pracovným stolom. Disponuje šiestimi voľnými slotmi na montáž objektívov. Súčasťou balenia sú tri objektívy s fázovým kontrastom a tri objektívy pre fluorescenciu a svetlé pole. K dispozícii sú rovinné achromatické objektívy s dlhou pracovnou vzdialenosťou pre nádoby s hrúbkou dna 1,2 mm.

Osvetlenie

Zdrojom odrazeného svetla je ortuťová výbojka 100 W. Zdroj svetla je uzavretý v lampovej skrinke pre lepší odvod tepla a nižšie riziko prehriatia počas dlhej prevádzky. Lampová skrinka umožňuje široký rozsah vlnových dĺžok a špičiek, takže je vhodná na prácu s rôznymi fluorescenčnými farbivami. Fluorescenčné filtre: ultrafialový (UV), fialový (V), modrý (B) a zelený (G). Ortuťová výbojka má jasné svetlo, zaisťuje dobrú viditeľnosť a v prípade potreby ju možno ľahko vymeniť.

Prechádzajúce svetlo zaisťuje 30 W halogénové osvetlenie. Tento zdroj svieti jasne a zaisťuje teplé spektrum svetla. Pozorovanie je preto pri každom objektíve efektívne a pohodlné pre oči. Mikroskop má kondenzor fázového kontrastu so štyrmi slotmi: jeden sa používa pre svetlé pole a ďalšie tri sú určené pre 10x, 20x a 40x objektívy s fázovým kontrastom. Fázové prstence možno vystrediť. Otáčaním disku môžete prepínať zo svetlého poľa na fázový kontrast a späť. Tento systém je vhodný pre výskum, kde šetrí čas pri práci.

Köhlerovo osvetlenie pre prechádzajúce a odrazené svetlo. Použitím tejto metódy možno získať jasný a ostrý obraz vo vysokom rozlíšení bez artefaktov a stmavnutia na okrajoch.

Pracovný stolík a zaostrovací mechanizmus

Pracovný stolík je fixný a disponuje mechanizmom na posun laboratórnych nádob. Laboratórne nádoby možno posúvať horizontálne do dvoch vzájomne kolmých smerov. Precízny a plynulý mechanizmus pohybu je vybavený štyrmi držiakmi na nádoby rôznych veľkostí. Zaostrenie mikroskopu sa nastavuje pomocou gombíkov na hrubé a jemné zaostrovanie. Hrubé ostrenie má aretačný gombík a nastavenie tuhosti. Zaostrovacie gombíky sú umiestnené koaxiálne po oboch stranách tela mikroskopu.

Príslušenstvo

Produktový rad zahŕňa dodatočné príslušenstvo pre mikroskop MAGUS Lum V500: okuláre, digitálne fotoaparáty a kalibračné sklíčka.

Kľúčové vlastnosti mikroskopu:

• Fluorescenčná mikroskopia v odrazenom svetle, mikroskopia v svetlom poli a mikroskopia s fázovým kontrastom v prechádzajúcom svetle
• Možnosť pozorovania vzoriek v laboratórnych nádobách do 55 mm a pri naklonenom stojane až do 165 mm
• 100 W ortuťová výbojka ako zdroj odrazeného svetla, 30 W halogénová výbojka ako zdroj prechádzajúceho svetla; Köhlerova osvetľovacia sústava
• Štyri fluorescenčné filtre: ultrafialový (UV), fialový (V), modrý (B) a zelený (G)
• Trinokulárna hlava otočná o 180°. Dve možnosti montáže digitálneho fotoaparátu a monitora: rozdelenie lúča 100/0 alebo 50/50 (trinokulárna hlavica) alebo rozdelenie lúča 100/0 alebo 0/100 (na mikroskope)
• Pracovný stolík s držiakmi na nádoby rôznych priemerov
• Kondenzor fázového kontrastu s clonou pre mikroskopiu svetlého poľa a tromi clonami pre fázový kontrast

Kľúčové vlastnosti fotoaparátu:

• Fotoaparát pracuje samostatne bez pripojenia k počítaču a prostredníctvom rozhrania HDMI. Možnosť pripojenia k počítaču prostredníctvom Wi-Fi a rozhrania USB 3.0.
• Automatické prepínanie medzi rozlíšením 4K a Full HD v závislosti od rozlíšenia monitora
• 30 snímok za sekundu pre pozorovanie pohybujúcich sa objektov, záznam videa a pohyb vzorky bez trhania alebo oneskorenia
• Farebný CMOS snímač SONY Exmor/Starvis s podsvietením zaisťuje nízku úroveň šumu a vysokú citlivosť na svetlo aj za zlých svetelných podmienok. Získate jasnejšie, čistejšie a farebne sýtejšie snímky.
• Softvér s funkciami fotografovania, záznamu videa, strihu/úprav obrazu, externého zobrazenia, lineárneho a uhlového merania

Obsah súpravy:

• Digitálny fotoaparát MAGUS CHD40 (digitálny fotoaparát, kábel HDMI (1,5 m), USB 3.0 kábel (1,5 m), USB myš, pamäťová karta SD 32 GB, USB Wi-Fi adaptér (2 ks), napájací adaptér 12 V/1 A (Euro), inštalačné CD s ovládačmi a softvérom, používateľská príručka a záručný list)
• LCD monitor MAGUS MCD40
• Základňa s napájacím vstupom, zdroj prechádzajúceho svetla a kondenzor, mechanizmus zaostrovania, pracovný stolík a revolverový nosič objektívov
• Fluorescenčné jednotky
• Ortuťová výbojka
• Trinokulárna hlava
• Rovinný achromatický objektív s korekciou na nekonečno: PLL 10x/0,25 WD 4,3 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PLL 20х/0,40 WD 8,0 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PLL 40х/0,60 WD 3,5 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PLL 10x/0,25 PHP2 WD 4,3 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PLL 20x/0,40 PHP2 WD 8,0 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PLL 40x/0,60 PHP2 WD 3,5 mm
• Okulár 10x/22 mm s dlhým očným reliéfom (2 ks)
• UV filter
• Adaptér typu C-mount 1x
• Šesťhranný kľúč
• Napájanie ortuťovej výbojky
• Napájací kábel
• Sieťový kábel osvetľovacej sústavy pre pozorovanie v odrazenom svetle
• Protiprachová krytka
• Používateľská príručka a záručný list

K dispozícii na požiadanie:

• 10x/22 mm okulár so stupnicou
• 12,5x/14 mm okulár (2 ks)
• 15x/15 mm okulár (2 ks)
• 20x/12 mm okulár (2 ks)
• 25x/9 mm okulár (2 ks)
• Kalibračné sklíčko
