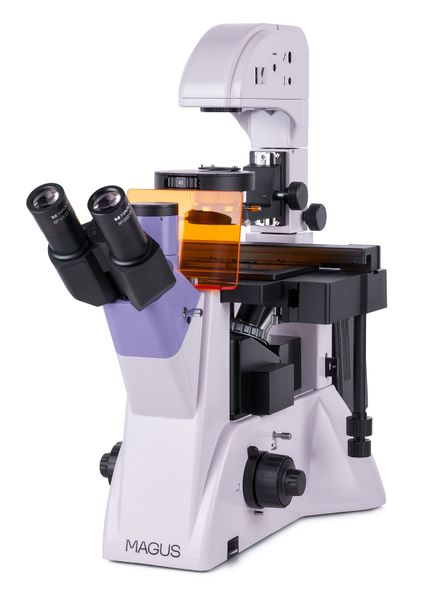

Fluorescenčný inverzný mikroskop MAGUS Lum V500

Fluorescenčný inverzný mikroskop MAGUS Lum V500 je určený na pozorovanie vzoriek v laboratórnych nádobách s výškou až 55 mm a hrúbkou dna až 1,2 mm. Ak je stojan osvetľovacej sústavy naklonený, je možné používať aj väčšie laboratórne nádoby s výškou až 165 mm. Vzorky možno pozorovať v odrazenom svetle (technika fluorescenčnej mikroskopie) a v prechádzajúcom svetle (mikroskopia svetlého poľa a mikroskopia s fázovým kontrastom). Hlavné oblasti použitia mikroskopu: medicína, farmakológia, biochémia, epidemiológia atď.

Optika

Mikroskop je vybavený trinokulárnou hlavou s trinokulárnym tubusom. Na mikroskope je bočný port pre kameru. Mikroskop je vybavený rozhraním, ktoré umožňuje súčasné pripojenie digitálneho fotoaparátu aj monitora (nie je súčasťou dodávky). Rozdelenie lúča na trinokulárnej hlave prebieha v pomere 100/0 alebo 50/50, na tele ide o pomer 100/0 alebo 0/100. Tubusy okulára sú otočné o 180°. Vďaka tomu možno očný reliéf nastaviť podľa potreby konkrétneho používateľa.

Revolverový nosič je umiestnený na stojane pod pracovným stolíkom. Disponuje šiestimi voľnými slotmi na montáž objektívov. Súčasťou balenia sú tri objektívy s fázovým kontrastom a tri objektívy pre fluorescenciu a svetlé pole. K dispozícii sú rovinné achromatické objektívy s dlhou pracovnou vzdialenosťou pre nádoby s hrúbkou dna 1,2 mm.

Osvetlenie

Zdrojom odrazeného svetla je ortuťová výbojka 100 W. Zdroj svetla je uzavretý v lampovej skrinke pre lepší odvod tepla a nižšie riziko prehriatia počas dlhšej prevádzky. Lampová skrinka umožňuje široký rozsah vlnových dĺžok a špičiek, takže je vhodná na prácu s rôznymi fluorescenčnými farbivami. Fluorescenčné filtre: ultrafialový (UV), fialový (V), modrý (B) a zelený (G). Ortuťová výbojka má jasné svetlo, zaisťuje dobrú viditeľnosť a v prípade potreby ju možno ľahko vymeniť.

Prechádzajúce svetlo zabezpečuje 30 W halogénové osvetlenie. Tento zdroj svieti jasne a zaisťuje teplé spektrum svetla. Pozorovanie je preto pri každom objektíve efektívne a pohodlné pre oči. Mikroskop má kondenzor fázového kontrastu so štyrmi slotmi: jeden sa používa pre svetlé pole a ďalšie tri sú určené pre 10x, 20x a 40x objektívy s fázovým kontrastom. Fázové prstence možno vycentrovať. Otáčaním disku môžete prepínať zo svetlého poľa na fázový kontrast a späť. Tento systém je vhodný pre výskum, kde šetrí čas pri práci.

Köhlerovo osvetlenie pre prechádzajúce a odrazené svetlo. Použitím tejto metódy možno získať jasný a ostrý obraz vo vysokom rozlíšení bez artefaktov a stmavnutia na okrajoch.

Pracovný stolík a zaostrovací mechanizmus

Pracovný stolík je fixný a disponuje mechanizmom na posun laboratórnych nádob. Laboratórne nádoby možno posúvať horizontálne do dvoch vzájomne kolmých smerov. Precízny a plynulý mechanizmus pohybu je vybavený štyrmi držiakmi na nádoby rôznych veľkostí. Zaostrenie mikroskopu sa nastavuje pomocou gombíkov na hrubé a jemné zaostrovanie. Hrubé zaostrovanie má aretačný gombík a nastavenie tuhosti. Zaostrovacie gombíky sú umiestnené koaxiálne na oboch stranách tela mikroskopu.

Príslušenstvo

Produktový rad zahŕňa dodatočné príslušenstvo pre mikroskop MAGUS Lum V500: okuláre, digitálne fotoaparáty a kalibračné sklíčka.

Kľúčové vlastnosti:

• Fluorescenčná mikroskopia v odrazenom svetle, mikroskopia vo svetlom poli a mikroskopia s fázovým kontrastom v prechádzajúcom svetle
• Možnosť pozorovania vzoriek v laboratórnych nádobách do 55 mm a pri naklonenom stojane až do 165 mm
• 100 W ortuťová výbojka ako zdroj odrazeného svetla, 30 W halogénová výbojka ako zdroj prechádzajúceho svetla; Köhlerova osvetľovacia sústava
• Štyri fluorescenčné filtre: ultrafialový (UV), fialový (V), modrý (B) a zelený (G)
• Trinokulárna hlava otočná o 180°. Dve možnosti montáže digitálneho fotoaparátu a monitora: rozdelenie lúča 100/0 alebo 50/50 (trinokulárna hlavica), rozdelenie lúča 100/0 alebo 0/100 (na mikroskope)
• Pracovný stolík s držiakmi na nádoby rôznych priemerov
• Kondenzor fázového kontrastu s clonou pre mikroskopiu svetlého poľa a tromi clonami pre fázový kontrast

Obsah sady:

• Stojan so zdrojom prechádzajúceho svetla a kondenzorom, zaostrovací mechanizmus, pracovný stolík a revolverový nosič objektívov
• Fluorescenčné jednotky
• Ortuťová výbojka
• Trinokulárna hlava
• Rovinný achromatický objektív s korekciou na nekonečno: PLL 10x/0,25 fázový WD 4,3 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PLL 20х/0,40 WD 8,0 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PLL 40х/0,60 WD 3,5 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PLL 10x/0,25 PHP2 WD 4,3 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PLL 20x/0,40 PHP2 WD 8,0 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PLL 40x/0,60 PHP2 WD 3,5 mm
• Okulár 10x/22 mm s dlhým očným reliéfom (2 ks)
• UV filter
• Adaptér typu C-mount 1x
• Šesťhranný kľúč
• Napájací zdroj ortuťovej výbojky
• Napájací kábel
• Sieťový kábel osvetľovacej sústavy pre pozorovanie v odrazenom svetle
• Protiprachová krytka
• Používateľská príručka a záručný list

K dispozícii na požiadanie:

• 10x/22 mm okulár so stupnicou
• 12,5x/14 mm okulár (2 ks)
• 15x/15 mm okulár (2 ks)
• 20x/12 mm okulár (2 ks)
• 25x/9 mm okulár (2 ks)
• Digitálny fotoaparát
• Kalibračné sklíčko
