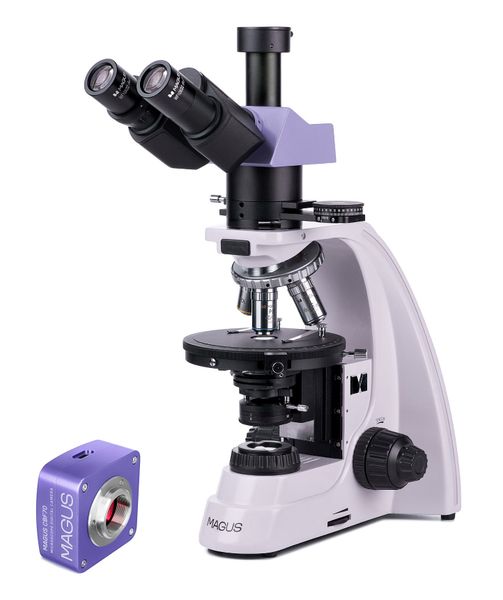

Polarizačný digitálny mikroskop MAGUS Pol D800

Polarizačný mikroskop MAGUS Pol 800 sa používa na štúdium anizotropných objektov v polarizovanom a bežnom prechádzajúcom svetle. Objekty štúdia môžu byť biologické, geologické alebo polymérne. Optické prvky mikroskopu sú bez vnútorného pnutia, čo znamená, že nevytvárajú parazitné lomy. Vytvárajú jasný, vysoko kontrastný a autentický obraz. Funkčnosť mikroskopu je užitočná v rôznych oblastiach vedy: medicíne, súdnom lekárstve, mineralógii, petrografii, kryštalografii atď.

Digitálny fotoaparát

Profesionálny vedecký fotoaparát MAGUS CBF70 je určený na použitie s mikroskopom a objektívmi so 4x, 10x, 20x a 40x zväčšením. Prístroj umožňuje fotografovať, natáčať videá, predvádzať ukážky, zobrazovať snímky na externej obrazovke a vykonávať uhlové a lineárne merania skúmaných objektov (pre správnu funkciu je potrebné vykonať kalibráciu softvéru). Fotoaparát sa odporúča na prácu metódou svetlého poľa.

Fotoaparát MAGUS CBF70 má päť režimov rozlíšenia obrazu a snímkovej frekvencie, a tak si medzi nimi ľahko nájdete ten, ktorý bude najlepšie vyhovovať vašim potrebám: 5280x3954 px (17 fps), 3952x3952 px (17 fps), 2640x1976 px (56 fps), 1760x1316 px (67 fps) a 584x438 px (192 fps).
Režimy s vysokým rozlíšením sú ideálne na fotografovanie a umožňujú vytvárať jasné, živé a veľmi detailné snímky. Režimy so zvýšenou snímkovou frekvenciou pomôžu pri zázname plynulých a informatívnych videí, bez trhania a oneskorenia, pri zázname najmenších pohybov objektu alebo vlastností rýchlo prebiehajúcich pozorovaných procesov.
Na dosiahnutie najlepšej kvality obrazu bez skreslenia sa odporúča použiť adaptér s 1x zväčšením.

Konštrukcia fotoaparátu používa farebný CMOS snímač SONY Exmor 4/3'‘ s technológiou zadného podsvietenia. Vďaka tomu je obraz jasný aj pri slabom okolitom osvetlení. Väčšia fyzická veľkosť snímača napomáha tomu, že zobrazené farby vyzerajú sýtejšie a obraz je jasnejší.

Optika

Trinokulárna hlava je vybavená trinokulárnym tubusom na montáž digitálneho fotoaparátu. Pomocou prepínača na tele je osvetlenie úplne nasmerované buď do okulárových tubusov, alebo do digitálneho fotoaparátu. Uhol 30° okulárových tubusov je pohodlný na dlhodobé pozorovania a nezaťažuje krčné svaly. Ľavý tubus má krúžok na nastavenie dioptrickej korekcie, v ktorom sa otáča a prispôsobuje optiku mikroskopu jedinečnému zraku používateľa.

Revolverový nosič objektívov je navrhnutý na súčasnú inštaláciu piatich objektívov, pričom štyri sú už súčasťou dodávky. Ďalší objektív z radu príslušenstva MAGUS možno zakúpiť samostatne. Všetky objektívy sú navrhnuté na prácu s krycími sklíčkami o hrúbke 0,17 mm. Vďaka konštrukcii revolverového nosiča „mimo pozorovateľa“ je objektív vložený do optickej dráhy pri práci dobre viditeľný, čo výskumníkovi uľahčuje prácu. Štrbiny revolverového nosiča sú vystredené.

Osvetlenie

Zdroj svetla je umiestnený pod pracovným stolíkom skúmaného objektu, to znamená, že pozorovanie sa vykonáva v prechádzajúcom svetle. Halogénová žiarovka s výkonom 30 W vytvára jasné, pre oči príjemné osvetlenie, ktoré je vhodné na použitie na všetkých objektívoch. Nastavením osvetlenia pomocou Köhlerovej metódy sa dosiahne vyšší kontrast a lepšia kvalita obrazu.

Mikroskop je vybavený polarizátorom a analyzátorom. Na prácu v polarizovanom svetle sa do optickej dráhy zavedie analyzátor a uhol polarizácie sa mení vzájomným otáčaním polarizátora a analyzátora. Mikroskop má tiež medziľahlý nástavec, ktorý drží Bertrandovu šošovku a má slot pre kompenzátory. Kompenzátory zvyšujú kontrast vzoriek so slabým dvojlomom a Bertrandova šošovka je určená na konoskopické štúdie.

Pracovný stolík a zaostrovací mechanizmus

Pracovný stolík mikroskopu sa otáča, čo umožňuje rýchlo meniť lom svetla vzorkou pri práci v polarizovanom svetle. Pracovný stolík je vystredený vzhľadom na optickú os mikroskopu, má odstupňovanie uhla natočenia a stupnicu, ktorá umožňuje určiť uhol s presnosťou 0,1°.

Zaostrovací mechanizmus umožňuje hrubé a jemné nastavenie ostrosti. Na hrubé zaostrovanie je k dispozícii aretácia hrubého zaostrovania a pre čo najpohodlnejšie ovládanie môžete tiež nastaviť aj tuhosť hrubého zaostrovania.

Príslušenstvo

K mikroskopu sú k dispozícii voliteľné okuláre, objektívy, digitálne fotoaparáty a kalibračné sklíčka. Rozširujú možnosti mikroskopu na vykonávanie výskumných úloh.

Kľúčové vlastnosti mikroskopu:

• Pozorovanie v prechádzajúcom svetle vo svetlom poli a metódami polarizácie
• Zdrojom osvetlenia je 30 W halogénová žiarovka s „teplým“ spektrom svetla, ktoré je príjemné pre oči
• Polarizácia sa dosahuje pomocou otočného analyzátora a polarizátora; medziľahlý nástavec má Bertrandovu šošovku a slot pre kompenzátory
• Osvetlenie je možné nastaviť podľa Köhlerovej metódy, čo zlepšuje čitateľnosť obrazu
• Trinokulárny tubus umožňuje inštaláciu digitálneho fotoaparátu do trinokulárneho tubusu
• Rovinné achromatické objektívy s korekciou na nekonečno sú bez vnútorného pnutia; štrbiny revolverového nosiča objektívov sú vystredené
• Otočný pracovný stolík, hrubé a jemné zaostrovanie
• Kompatibilný s ďalším príslušenstvom: okuláre, objektívy atď.

Kľúčové vlastnosti fotoaparátu:

• Päť nastavení grafiky a snímok za sekundu: medzi nimi môžete ľahko nájsť režim, ktorý vám bude najviac vyhovovať
• Rýchly prenos dát vďaka rozhraniu USB 3.0
• Veľký farebný snímač SONY Exmor pre jasný a čistý obraz aj za zlých svetelných podmienok
• Stručný používateľský návod: nainštalujte dodaný softvér a potom je fotoaparát pripravený na použitie
• Zjednodušte si pozorovania alebo ich predveďte publiku zobrazením obrazu z fotoaparátu na externej obrazovke

Obsah sady:

• Digitálny fotoaparát MAGUS CBF70 (digitálny fotoaparát, USB kábel, inštalačné CD s ovládačmi a softvérom, používateľská príručka a záručný list)
• Základňa s napájacím vstupom, zdroj prechádzajúceho svetla a kondenzor, zaostrovací mechanizmus, pracovný stolík a revolverový nosič objektívov
• Trinokulárna hlava
• Medziľahlý tubus s Bertrandovou šošovkou, analyzátorom a slotom pre kompenzátor
• Kompenzátory: λ kompenzátor, λ/4 kompenzátor, kremenný klin
• Rovinný achromatický objektív s korekciou na nekonečno: PL 4x/0,10 WD 21 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL 10x/0,25 WD 5,0 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL 40x/0,65 (odpružený) WD 0,66 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL 60x/0,80 (odpružený) WD 0,46 mm
• Okulár 10x/22 mm s dlhým očným reliéfom (2 ks)
• 10x/22 mm okulár so stupnicou. Hodnota na stupnici, mm 0,1 mm
• Adaptér typu C-mount 1x
• Šesťhranný kľúč
• Napájací kábel
• Protiprachová krytka
• Používateľská príručka a záručný list

K dispozícii na požiadanie:

• 10x/22 mm okulár so zameriavacím krížom
• 12,5x/14 mm okulár (2 ks)
• 15x/15 mm okulár (2 ks)
• 20x/12 mm okulár (2 ks)
• 25x/9 mm okulár (2 ks)
• Rovinný achromatický objektív s korekciou na nekonečno: PL 5x/0,12 WD 26,1 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL 20x/0,4 WD 8,8 mm
• Rovinný achromatický objektív s korekciou na nekonečno, fluorescenčný: PL 100x/1,25 (odpružený, olejová imerzia) WD 0,36 mm
• Rovinný achromatický objektív s korekciou na nekonečno, fluorescenčný: PL 100x/0,8 (odpružený, suchý) WD 2,02 mm
• Mechanický pracovný stolík
• Kalibračné sklíčko
