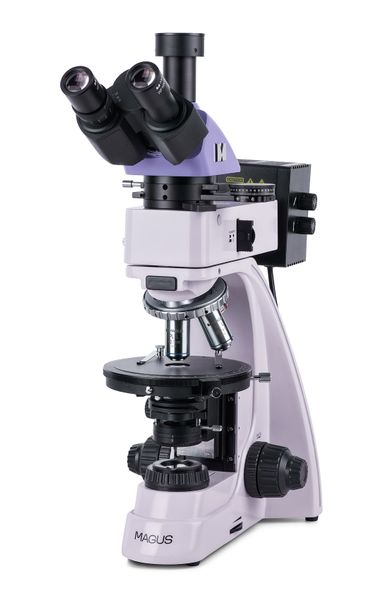

Polarizačný mikroskop MAGUS Pol 850

Polarizačný mikroskop MAGUS Pol 850 je určený na prácu v prechádzajúcom aj odrazenom svetle. Dostupné metódy pozorovania: polarizácia a svetlé pole. Mikroskop sa používa na štúdium anizotropných biologických, geologických a polymérnych objektov a nepriehľadných leštených rezov s hrúbkou až 15 mm s jednou leštenou stranou. Mikroskop je ideálny pre širokú škálu úloh profesionálov v oblasti medicíny, súdneho lekárstva, mineralógie, kryštalografie alebo petrografie.

Mikroskop pri použití »

Optika

Optické prvky mikroskopu sú korigované na nekonečno a sú bez vnútorného pnutia. Obraz vytvorený objektívmi je autentický, bez rušivých odleskov, vysoko kontrastný a detailný. Šošovky sú inštalované v revolverovom nosiči objektívov so štrbinami vystredenými k optickej osi. V sade je päť štrbín so štyrmi objektívmi; na získanie ďalšieho zväčšenia v rámci rozsahu zväčšenia mikroskopu je možné nainštalovať jeden ďalší objektív. Objektívy sú určené na prácu so vzorkami bez krycích sklíčok.

Trinokulárna hlava umožňuje inštaláciu digitálneho fotoaparátu (nie je súčasťou dodávky) do trinokulárneho tubusu. Rozdelenie lúča je 100:0 alebo 0:100, čo znamená, že všetko svetlo ide buď do fotoaparátu, alebo do okulárových tubusov. Ľavý tubus okuláru je vybavený krúžkom dioptrickej korekcie: otáča sa, aby sa kompenzoval rozdiel vo videní medzi očami a aby sa získal čo najčistejší obraz vzorky.

Osvetlenie

Pre prechádzajúce a odrazené svetlo sa používajú 30 W halogénové žiarovky. Ich jas je dostatočný na získanie jasne čitateľného obrazu na každom objektíve a "teplé" emisné spektrum je príjemné pri dlhodobom pozorovaní. Köhlerova osvetľovacia sústava zaistí vyššie rozlíšenie a odstráni artefakty v zornom poli a stmavnutie na okrajoch. Svetelné filtre slúžia na presné nastavenie reprodukcie farieb pri práci v odrazenom svetle.

Polarizácia je k dispozícii pre prechádzajúce aj odrazené svetlo. Na začatie pozorovania v polarizovanom svetle sa do optickej dráhy zavedie analyzátor. Navyše sa vzájomná poloha analyzátora a polarizátora zmení ich otáčaním, čím sa tiež zmení uhol polarizácie. Kontrast objektov sa zvyšuje pomocou kompenzátorov, ktoré sa inštalujú do špeciálnej štrbiny v medziľahlom nástavci. Rovnaký nástavec obsahuje aj Bertrandovu šošovku, ktorá sa používa pri konoskopických vyšetreniach.

Pracovný stolík a zaostrovací mechanizmus

Mikroskop má otočný pracovný stolík: jeho otočením sa zmení spôsob, akým vzorka láme svetlo v polarizovanom svetle. Pracovný stolík má stupnicu, na ktorej môžete určiť uhol natočenia s presnosťou až 0,1°. Na získanie čo najjasnejšieho a najčistejšieho obrazu je možné pracovný stolík vystrediť vzhľadom na optickú os mikroskopu.

Gombíky pre hrubé a jemné zaostrovanie sú umiestnené v spodnej časti stojana, takže používateľ môže zaujať uvoľnenú polohu s rukami na stole. Tuhosť pri hrubom zaostrovaní je možné nastaviť a k dispozícii je aj aretácia hrubého zaostrovania. Jemné zaostrovanie zaisťuje plynulý pohyb vzorky.

Príslušenstvo

Aby ste svoj mikroskop mohli využiť na maximum, používajte príslušenstvo z radu MAGUS: okuláre, objektívy, kalibračné sklíčka, digitálne fotoaparáty atď.

Kľúčové vlastnosti:

• Na prácu v prechádzajúcom a odrazenom polarizovanom a prirodzenom svetle
• Trinokulárna hlava s tubusom pre digitálny fotoaparát (rozdelenie lúčov 100:0 a 0:100)
• Rovinné achromatické objektívy bez vnútorného pnutia pre čistý obraz bez artefaktov a falošných vnútorných odleskov
• Halogénové osvetlenie pracovnej plochy, farebné spektrum príjemné pre oči; výkon žiarovky 30 W
• Otočný pracovný stolík, polarizátor a analyzátor so značkami uhla natočenia, Bertrandova šošovka a kompenzátory
• Štrbiny revolverového nosiča a pracovný stolík sú vystredené vzhľadom na optickú os mikroskopu
• Kompatibilný s doplnkovým príslušenstvom

Obsah sady:

• Základňa s napájacím vstupom, zdroj prechádzajúceho svetla a kondenzor, zaostrovací mechanizmus, pracovný stolík a revolverový nosič objektívov
• Osvetľovacia sústava na pozorovanie v odrazenom svetle s krytom
• Trinokulárna hlava
• Medziľahlý tubus s Bertrandovou šošovkou a analyzátorom a štrbinou pre kompenzátor
• Kompenzátory: λ kompenzátor, λ/4 kompenzátor, kremenný klin
• Rovinný achromatický objektív s korekciou na nekonečno: PL 5x/0,12 WD 26,1 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL 10x/0,25 WD 5,0 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL 40x/0,6 (odpružený) WD 3,98 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL 60x/0,7 (odpružený) WD 2,03 mm
• Okulár 10x/20 mm (2 ks)
• 10x/20 mm okulár so stupnicou. Hodnota na stupnici, mm 0,1 mm
• Adaptér typu C-mount 1x
• Šesťhranný kľúč
• Napájací kábel
• Protiprachová krytka
• Používateľská príručka a záručný list

K dispozícii na požiadanie:

• 16x/11 mm okulár (2 ks)
• 20x/11 mm okulár (2 ks)
• Rovinný achromatický objektív s korekciou na nekonečno: PL 2,5x/0,07 WD 11 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL 50x/0,7 (odpružený) WD 3,67 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL 80x/0,8 (odpružený) WD 1,25 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL 100x/0,85 (odpružený) WD 0,4 mm
• Mechanický pracovný stolík
• Digitálny fotoaparát
• Kalibračné sklíčko
