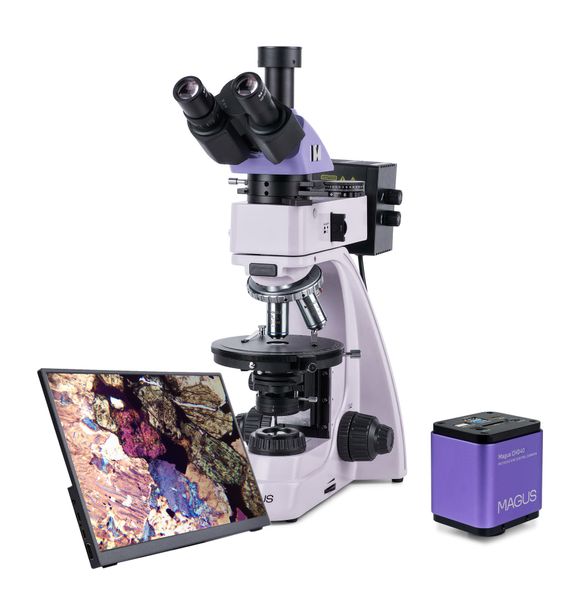

Polarizačný digitálny mikroskop MAGUS Pol D850 LCD

Polarizačný mikroskop MAGUS Pol 850 je určený na prácu v prechádzajúcom aj odrazenom svetle. Dostupné metódy výskumu: polarizácia a svetlé pole. Mikroskop sa používa na štúdium anizotropných biologických, geologických a polymérnych objektov a nepriehľadných leštených výbrusov s hrúbkou do 15 mm s jednou leštenou stranou. Mikroskop je ideálny pre širokú škálu úloh profesionálov v oblasti medicíny, súdneho lekárstva, mineralógie, kryštalografie alebo petrografie.

Mikroskop pri použití »

Digitálny fotoaparát

MAGUS CHD40 je digitálny HDMI fotoaparát s tromi video rozhraniami a automatickým prepínaním medzi rozlíšením 4K a Full HD v závislosti od rozlíšenia monitora. Fotoaparát je vybavený 8 Mpx snímačom a po pripojení cez HDMI alebo USB 3.0 vytvára realistické snímky v rozlíšení 4K (3840x2160 px). Pri pripojení cez Wi-Fi je kvalita obrazu Full HD (1920x1080 px). Fotoaparát využíva rozhranie HDMI na priame pripojenie k televízoru, monitoru alebo projektoru. V tomto režime pracuje fotoaparát samostatne bez pripojenia k počítaču. Rozhranie HDMI poskytuje vysokú a stabilnú rýchlosť prenosu z fotoaparátu na externú obrazovku. Fotoaparát môžete k počítaču pripojiť prostredníctvom rozhrania Wi-Fi alebo USB 3.0. Video sa nahráva rýchlosťou 30 snímok za sekundu. Fotoaparát ponúka kombináciu vysokej rýchlosti snímania (počet snímok za sekundu) s veľkou šírkou pásma HDMI. Výsledkom je živý obraz, plynulý záznam bez zamrznutia a nulové oneskorenia medzi snímkami. Pri maximálnom rozlíšení produkt ponúka dobre vykreslený obraz, bezchybne pohybujúce sa objekty a zobrazenie bez oneskorenia.

Monitor

Monitor MAGUS MCD40 je navrhnutý na použitie s vizualizačnými systémami mikroskopov MAGUS. Zobrazuje obraz v reálnom čase. Pripája sa k fotoaparátu, ktorý je namontovaný na mikroskope. Tento produkt podporuje fotoaparáty MAGUS 4K HDMI. Uhlopriečka displeja je 13,3 palca. Matrica IPS poskytuje jasný obraz s veľkými pozorovacími uhlami. Ak sa na displej pozeráte pod uhlom, reprodukcia farieb nie je skreslená. Displej môžete umiestniť na sklopný stojan na stôl alebo na policu, alebo ho pripevniť priamo na fotoaparát alebo stojan mikroskopu.

Optika

Optické prvky mikroskopu sú korigované na nekonečno a sú bez vnútorného pnutia. Obraz vytvorený objektívmi je autentický, bez rušivých odleskov, vysoko kontrastný a detailný. Šošovky sú inštalované v revolverovom nosiči objektívov s otvormi vystredenými k optickej osi. V sade je päť otvorov so štyrmi objektívmi; na získanie ďalšieho zväčšenia v rámci rozsahu zväčšenia mikroskopu je možné nainštalovať jeden ďalší objektív. Objektívy sú určené na prácu so vzorkami bez krycích sklíčok.

Trinokulárna hlava umožňuje inštaláciu digitálneho fotoaparátu do trinokulárneho tubusu. Rozdelenie lúča je 100:0 alebo 0:100, čo znamená, že všetko svetlo ide buď do fotoaparátu, alebo do okulárových tubusov. Ľavý tubus okuláru je vybavený krúžkom dioptrickej korekcie: otáča sa, aby sa kompenzoval rozdiel vo videní medzi očami a aby sa získal čo najčistejší obraz vzorky.

Osvetlenie

Pre prechádzajúce a odrazené svetlo sa používajú 30 W halogénové žiarovky. Ich jas je dostatočný na získanie jasne čitateľného obrazu na každom objektíve a "teplé" emisné spektrum je príjemné pri dlhodobom pozorovaní. Köhlerova osvetľovacia sústava zabezpečí vyššie rozlíšenie a odstráni artefakty v zornom poli a stmavnutie na okrajoch. Svetelné filtre slúžia na presné nastavenie reprodukcie farieb pri práci v odrazenom svetle.

Polarizácia je k dispozícii pre prechádzajúce aj odrazené svetlo. Na začatie pozorovania v polarizovanom svetle sa do optickej dráhy zavedie analyzátor. Navyše sa vzájomná poloha analyzátora a polarizátora zmení ich otáčaním, čím sa tiež zmení uhol polarizácie. Kontrast objektov sa zvyšuje pomocou kompenzátorov, ktoré sa inštalujú do špeciálneho slotu v medziľahlom nástavci. Rovnaký nástavec obsahuje aj Bertrandovu šošovku, ktorá sa používa pri konoskopických vyšetreniach.

Pracovný stolík a zaostrovací mechanizmus

Mikroskop má otočný pracovný stolík: jeho otočením sa zmení spôsob, akým vzorka láme svetlo v polarizovanom svetle. Pracovný stolík má stupnicu, na ktorej môžete určiť uhol natočenia s presnosťou až 0,1°. Na získanie čo najjasnejšieho a najčistejšieho obrazu je možné pracovný stolík vystrediť vzhľadom na optickú os mikroskopu.

Gombíky pre hrubé a jemné zaostrovanie sú umiestnené v spodnej časti stojana, takže používateľ môže zaujať uvoľnenú polohu s rukami na stole. Tuhosť pri hrubom zaostrovaní je možné nastaviť a k dispozícii je aj aretácia hrubého zaostrovania. Jemné zaostrovanie zabezpečuje plynulý pohyb vzorky.

Príslušenstvo

Aby ste svoj mikroskop mohli využiť na maximum, používajte príslušenstvo z radu MAGUS: okuláre, objektívy, kalibračné sklíčka, digitálne fotoaparáty atď.

Kľúčové vlastnosti mikroskopu:

• Na prácu v prechádzajúcom a odrazenom polarizovanom a prirodzenom svetle
• Trinokulárna hlava s tubusom pre digitálny fotoaparát (rozdelenie lúčov 100:0 a 0:100)
• Rovinné achromatické objektívy bez vnútorného pnutia pre čistý obraz bez artefaktov a falošných vnútorných odleskov
• Halogénové osvetlenie pracovnej plochy, farebné spektrum príjemné pre oči; výkon žiarovky 30 W
• Otočný pracovný stolík, polarizátor a analyzátor so značkami uhla natočenia, Bertrandova šošovka a kompenzátory
• Otvory revolverového nosiča a pracovný stolík sú vystredené vzhľadom na optickú os mikroskopu
• Kompatibilný s doplnkovým príslušenstvom

Kľúčové vlastnosti fotoaparátu:

• Fotoaparát pracuje samostatne bez pripojenia k počítaču a prostredníctvom rozhrania HDMI. Možnosť pripojenia k počítaču prostredníctvom Wi-Fi a rozhrania USB 3.0.
• Automatické prepínanie medzi rozlíšením 4K a Full HD v závislosti od rozlíšenia monitora
• 30 snímok za sekundu pre pozorovanie pohybujúcich sa objektov, záznam videa a pohyb vzorky bez trhania alebo oneskorenia
• Farebný CMOS snímač SONY Exmor/Starvis s podsvietením zabezpečuje nízku úroveň šumu a vysokú citlivosť na svetlo aj za zlých svetelných podmienok. Získate jasnejšie, čistejšie a farebne sýtejšie snímky.
• Softvér s funkciami fotografovania, záznamu videa, strihu/úprav obrazu, externého zobrazenia, lineárneho a uhlového merania

Obsah sady:

• Digitálny fotoaparát MAGUS CHD40 (digitálny fotoaparát, kábel HDMI (1,5 m), USB 3.0 kábel (1,5 m), USB myš, pamäťová karta SD 32 GB, USB Wi-Fi adaptér (2 ks), napájací adaptér 12 V/1 A (Euro), inštalačné CD s ovládačmi a softvérom, používateľská príručka a záručný list)
• LCD monitor MAGUS MCD40
• Základňa s napájacím vstupom, zdroj prechádzajúceho svetla a kondenzor, zaostrovací mechanizmus, pracovný stolík a revolverový nosič objektívov
• Osvetľovacia sústava na pozorovanie v odrazenom svetle s krytom
• Trinokulárna hlava
• Medziľahlý tubus s Bertrandovou šošovkou a analyzátorom a slotom pre kompenzátor
• Kompenzátory: λ kompenzátor, λ/4 kompenzátor, kremenný klin
• Rovinný achromatický objektív s korekciou na nekonečno: PL 5x/0,12 WD 26,1 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL 10x/0,25 WD 5,0 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL 40x/0,6 (odpružený) WD 3,98 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL 60x/0,7 (odpružený) WD 2,03 mm
• Okulár 10x/20 mm (2 ks)
• 10x/20 mm okulár so stupnicou. Hodnota na stupnici, mm 0,1 mm
• Adaptér typu C-mount 1x
• Šesťhranný kľúč
• Napájací kábel
• Protiprachový kryt
• Používateľská príručka a záručný list

K dispozícii na požiadanie:

• 16x/11 mm okulár (2 ks)
• 20x/11 mm okulár (2 ks)
• Rovinný achromatický objektív s korekciou na nekonečno: PL 2,5x/0,07 WD 11 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL 50x/0,7 (odpružený) WD 3,67 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL 80x/0,8 (odpružený) WD 1,25 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL 100x/0,85 (odpružený) WD 0,4 mm
• Mechanický pracovný stolík
• Kalibračné sklíčko
