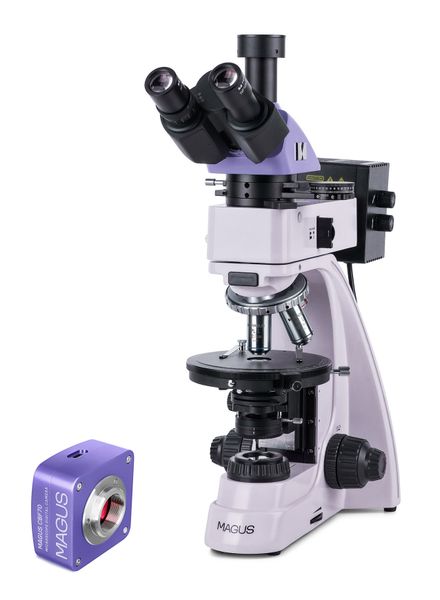

Polarizačný digitálny mikroskop MAGUS Pol D850

Polarizačný mikroskop MAGUS Pol 850 je navrhnutý na prácu v prechádzajúcom aj odrazenom svetle. Dostupné metódy výskumu: polarizácia a svetlé pole. Mikroskop sa používa na štúdium anizotropných biologických, geologických a polymérnych objektov a nepriehľadných leštených rezov s hrúbkou až 15 mm s jednou leštenou stranou. Mikroskop je ideálny pre širokú škálu úloh profesionálov v oblasti medicíny, súdneho lekárstva, mineralógie, kryštalografie alebo petrografie.

Digitálny fotoaparát

Profesionálny vedecký fotoaparát MAGUS CBF70 je určený na použitie s mikroskopom a objektívmi so 4x, 10x, 20x a 40x zväčšením. Prístroj umožňuje fotografovať, natáčať videá, predvádzať ukážky, zobrazovať snímky na externej obrazovke a vykonávať uhlové a lineárne merania skúmaných objektov (pre správnu funkciu je potrebné vykonať kalibráciu softvéru). Fotoaparát sa odporúča na prácu metódou svetlého poľa.

Fotoaparát MAGUS CBF70 má päť režimov rozlíšenia obrazu a snímkovej frekvencie, a tak si medzi nimi ľahko nájdete ten, ktorý bude najlepšie vyhovovať vašim potrebám: 5280x3954 px (17 fps), 3952x3952 px (17 fps), 2640x1976 px (56 fps), 1760x1316 px (67 fps) a 584x438 px (192 fps).
Režimy s vysokým rozlíšením sú ideálne na fotografovanie a umožňujú vytvárať jasné, živé a veľmi detailné snímky. Režimy so zvýšenou snímkovou frekvenciou pomôžu pri zázname plynulých a informatívnych videí, bez trhania a oneskorenia, pri zázname najmenších pohybov objektu alebo vlastností rýchlo prebiehajúcich pozorovaných procesov.
Na dosiahnutie najlepšej kvality obrazu bez skreslenia sa odporúča použiť adaptér s 1x zväčšením.

Konštrukcia fotoaparátu používa farebný CMOS snímač SONY Exmor 4/3'‘ s technológiou zadného podsvietenia. Vďaka tomu je obraz jasný aj pri slabom okolitom osvetlení. Väčšia fyzická veľkosť snímača napomáha tomu, že zobrazené farby vyzerajú sýtejšie a obraz je jasnejší.

Optika

Optické prvky mikroskopu sú korigované na nekonečno a sú bez vnútorného pnutia. Obraz vytvorený objektívmi je autentický, bez rušivých odleskov, vysoko kontrastný a detailný. Šošovky sú inštalované v revolverovom nosiči objektívov so slotmi vystredenými na optickú os. V sade je päť slotov so štyrmi objektívmi; na získanie ďalšieho zväčšenia v rámci rozsahu zväčšenia mikroskopu možno nainštalovať jeden ďalší objektív. Objektívy sú určené na prácu so vzorkami bez krycích sklíčok.

Trinokulárna hlava umožňuje inštaláciu digitálneho fotoaparátu do trinokulárneho tubusu. Rozdelenie lúča je 100:0 alebo 0:100, čo znamená, že všetko svetlo ide buď do fotoaparátu, alebo do okulárových tubusov. Ľavý tubus okulára je vybavený krúžkom dioptrickej korekcie: otáča sa, aby sa kompenzoval rozdiel vo videní medzi očami a aby sa získal čo najčistejší obraz vzorky.

Osvetlenie

Pre prechádzajúce a odrazené svetlo sa používajú 30 W halogénové žiarovky. Ich jas je dostatočný na získanie jasne čitateľného obrazu na každom objektíve a "teplé" emisné spektrum je príjemné pri dlhodobom pozorovaní. Köhlerova osvetľovacia sústava zabezpečí vyššie rozlíšenie a odstráni artefakty v zornom poli a stmavnutie na okrajoch. Svetelné filtre slúžia na presné nastavenie reprodukcie farieb pri práci v odrazenom svetle.

Polarizácia je k dispozícii pre prechádzajúce aj odrazené svetlo. Na začatie pozorovania v polarizovanom svetle sa do optickej dráhy zavedie analyzátor. Navyše sa vzájomná poloha analyzátora a polarizátora zmení ich otáčaním, čím sa tiež zmení uhol polarizácie. Kontrast objektov sa zvyšuje pomocou kompenzátorov, ktoré sa inštalujú do špeciálneho slotu v medziľahlom nástavci. Rovnaký nástavec obsahuje aj Bertrandovu šošovku, ktorá sa používa pri konoskopických vyšetreniach.

Pracovný stolík a zaostrovací mechanizmus

Mikroskop má otočný pracovný stolík: jeho otočením sa zmení spôsob, akým vzorka láme svetlo v polarizovanom svetle. Pracovný stolík má stupnicu, na ktorej môžete určiť uhol natočenia s presnosťou až 0,1°. Na získanie čo najjasnejšieho a najčistejšieho obrazu možno pracovný stolík vystrediť vzhľadom na optickú os mikroskopu.

Gombíky pre hrubé a jemné zaostrovanie sú umiestnené v spodnej časti stojana, takže používateľ môže zaujať uvoľnenú polohu s rukami na stole. Tuhosť pri hrubom zaostrovaní možno nastaviť a k dispozícii je aj aretácia hrubého zaostrovania. Jemné zaostrovanie zaisťuje plynulý pohyb vzorky.

Príslušenstvo

Aby ste svoj mikroskop mohli využiť na maximum, používajte príslušenstvo z radu MAGUS: okuláre, objektívy, kalibračné sklíčka, digitálne fotoaparáty atď.

Kľúčové vlastnosti mikroskopu:

• Na prácu v prechádzajúcom a odrazenom polarizovanom a prirodzenom svetle
• Trinokulárna hlava s tubusom pre digitálny fotoaparát (rozdelenie lúčov 100:0 a 0:100)
• Rovinné achromatické objektívy bez vnútorného pnutia pre čistý obraz bez artefaktov a falošných vnútorných odleskov
• Halogénové osvetlenie pracovnej plochy, farebné spektrum príjemné pre oči; výkon žiarovky 30 W
• Otočný pracovný stolík, polarizátor a analyzátor so značkami uhla natočenia, Bertrandova šošovka a kompenzátory
• Sloty revolverového nosiča a pracovný stolík sú vystredené vzhľadom na optickú os mikroskopu
• Kompatibilný s doplnkovým príslušenstvom

Kľúčové vlastnosti fotoaparátu:

• Päť nastavení grafiky a snímok za sekundu: medzi nimi môžete ľahko nájsť režim, ktorý vám bude najviac vyhovovať
• Rýchly prenos dát vďaka rozhraniu USB 3.0
• Veľký farebný snímač SONY Exmor pre jasný a čistý obraz aj za zlých svetelných podmienok
• Stručný používateľský návod: nainštalujte dodaný softvér a potom je fotoaparát pripravený na použitie
• Zjednodušte svoje pozorovania alebo ich predveďte publiku zobrazením obrazu z fotoaparátu na externej obrazovke

Obsah sady:

• Digitálny fotoaparát MAGUS CBF70 (digitálny fotoaparát, USB kábel, inštalačné CD s ovládačmi a softvérom, používateľská príručka a záručný list)
• Základňa s napájacím vstupom, zdroj prechádzajúceho svetla a kondenzor, zaostrovací mechanizmus, pracovný stolík a revolverový nosič objektívov
• Osvetľovacia sústava na pozorovanie v odrazenom svetle s krytom
• Trinokulárna hlava
• Medziľahlý tubus s Bertrandovou šošovkou a analyzátorom a slotom pre kompenzátor
• Kompenzátory: λ kompenzátor, λ/4 kompenzátor, kremenný klin
• Rovinný achromatický objektív s korekciou na nekonečno: PL 5x/0,12 WD 26,1 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL 10x/0,25 WD 5,0 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL 40x/0,6 (odpružený) WD 3,98 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL 60x/0,7 (odpružený) WD 2,03 mm
• Okulár 10x/20 mm (2 ks)
• 10x/20 mm okulár so stupnicou. Hodnota na stupnici, mm 0,1 mm
• Adaptér typu C-mount 1x
• Šesťhranný kľúč
• Napájací kábel
• Protiprachový kryt
• Používateľská príručka a záručný list

K dispozícii na požiadanie:

• 16x/11 mm okulár (2 ks)
• 20x/11 mm okulár (2 ks)
• Rovinný achromatický objektív s korekciou na nekonečno: PL 2,5x/0,07 WD 11 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL 50x/0,7 (odpružený) WD 3,67 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL 80x/0,8 (odpružený) WD 1,25 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL 100x/0,85 (odpružený) WD 0,4 mm
• Mechanický pracovný stolík
• Kalibračné sklíčko
