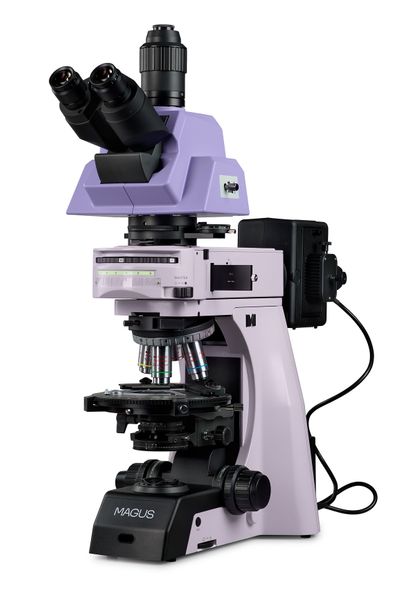

Polarizačný mikroskop MAGUS Pol 890

Mikroskop pre vedecký výskum a priemyselnú kontrolu.
Je určený na štúdium objektov v polarizovanom a prirodzenom svetle. Inštalácia voliteľných komponentov umožní používať metódy tmavého poľa a fázového kontrastu v prechádzajúcom svetle, ako aj tmavého poľa, diferenciálneho interferenčného kontrastu a fluorescencie v odrazenom svetle.
V prechádzajúcom svetle môžete študovať geologické vzorky aj anizotropné biologické a polymérne vzorky v tenkých rezoch. V odrazenom svetle – leštené rezy s jednou leštenou stranou. Hrúbka leštených rezov je ľubovoľná, zvyčajne 5–10 mm. Mikroskop umožňuje skúmať nepriehľadné objekty s hrúbkou až 30 mm.
Polarizačný mikroskop využíva na vytvorenie obrazu dvojlom anizotropných vzoriek. Rovinne polarizované svetlo sa pri prechode anizotropnou vzorkou rozdelí na dva lúče a zmení rovinu polarizácie. Analyzátor privádza kmitanie lúčov do jednej roviny, kde dochádza k ich interferencii. Jasný, vysoko kontrastný obraz mení farbu, keď sa pracovný stolík otáča.
Polorovinné apochromatické a rovinné apochromatické mikroskopické objektívy sú bez vnútorného pnutia. V medziľahlom tubuse je umiestnený analyzátor a Bertrandova šošovka a má slot pre kompenzátory.
Mikroskop sa používa v kryštalografii, petrografii, mineralógii, súdnom lekárstve, medicíne a ďalších vedných odboroch.

Hlava mikroskopu

Trinokulárna hlava s optikou s korekciou na nekonečno. Používateľ si zvolí najpohodlnejší uhol sklonu hlavy mikroskopu v rozmedzí 0° až 35°. Digitálny fotoaparát je namontovaný v trinokulárnom tubuse. Lúč sa rozdelí v pomere 0/100, 100/0 alebo 80/20.
Základná sada obsahuje okuláre 10x/22 mm s dioptrickou korekciou a dlhým očným reliéfom pre prácu s okuliarmi.

Revolverový nosič objektívov

Revolverový nosič pre päť objektívov. Voľný slot slúži na vycentrovanie zdroja svetla. Používateľ môže do voľného slotu revolverového nosiča nainštalovať ďalší objektív, ktorý mu umožní získať prídavné zväčšenie.
Konštrukcia revolverového nosiča objektívov („smerom dovnútra“) uvoľňuje priestor v prednej časti pracovného stolíka, takže používateľ vidí objektív zasunutý do optickej dráhy. Sloty revolverového nosiča objektívov sú vycentrované tak, aby sa vyrovnala optická os objektívu a mikroskopu.

Objektívy

Polorovinné apochromatické a rovinné apochromatické objektívy s korekciou na nekonečno sú navrhnuté špeciálne na pozorovanie v polarizovanom svetle: optika bez vnútorného pnutia zaisťuje, že dvojlom pochádza zo vzorky, a nie z optických prvkov. Tieto objektívy poskytujú lepšiu korekciu chromatickej a sférickej aberácie v porovnaní s rovinnými achromatickými objektívmi.
Objektívy s 5x a 10x zväčšením sú určené na prácu s krycím sklíčkom alebo bez neho, objektívy s 20x a 50x zväčšením sú určené na prácu bez krycieho sklíčka. Parfokálna vzdialenosť je 60 mm.

Karuzel pre inštaláciu kontrastných modulov

Nad revolverovým nosičom objektívov je karuzel pre inštaláciu kontrastných modulov. Je možné nainštalovať šesť modulov. Otáčaním karuzelu sa zmení režim pozorovania. Prepínanie z jednej kontrastnej metódy na druhú prebieha rýchlo a bez zložitého nastavovania.

Mechanizmus zaostrovania

Gombíky pre hrubé a jemné zaostrovanie sú koaxiálne (súosové) a sú umiestnené nízko. Výskumník si môže položiť ruky na stôl a zaujať pohodlnú pozíciu pred mikroskopom.
Aretačný gombík hrubého ostrenia vám pomôže rýchlo nastaviť mikroskop po zmene študovaného objektu. Gombík je umiestnený na ľavej strane mikroskopu na rovnakej osi ako zaostrovací mechanizmus.
Kruhom na pravej strane sa nastavuje tuhosť dráhy hrubého ostrenia. Používateľ si nastaví tuhosť tak, aby sa mu pohodlne pracovalo.

Pracovný stolík

Stolík sa otáča o 360°, čo umožňuje sledovať zmenu farby vzorky, keď sú polarizátor a analyzátor v skríženej orientácii. Pracovný stolík má odstupňovanie uhla otáčania. Pomocou noniovej stupnice sa meranie vykonáva s presnosťou 0,1°.
Pracovný stolík možno vycentrovať pomocou dvoch skrutiek, pretože analýza anizotropného objektu v polarizovanom svetle vyžaduje presné zarovnanie osi otáčania stolíka s optickou osou mikroskopu.

Zdroj svetla

100 W halogénové žiarovky sa používajú v osvetľovacích sústavách na pozorovanie v odrazenom aj prechádzajúcom svetle. Halogénové žiarovky vyžarujú svetlo s farebnou teplotou príjemnou pre oči. 100 W žiarovka je dostatočne jasná na prácu s objektívmi so zväčšením od 4x do 100x v svetlom poli aj v polarizovanom svetle.

Osvetlenie odrazeným svetlom

Systém osvetlenia umožňuje nastaviť Köhlerovo osvetlenie. Poľná a apertúrna clona sú z výroby vopred vycentrované a nevyžadujú žiadne ďalšie vycentrovanie. V prípade potreby možno clony nastaviť pomocou strediacich skrutiek. Zdroj svetla je vycentrovaný pozdĺž troch osí.
Analyzátor a polarizátor sa používajú na techniku polarizačnej mikroskopie. Polarizátor je stacionárny, zatiaľ čo analyzátor sa otáča o 360° a má noniovú stupnicu na presné nastavenie uhla. Sada filtrov vám pomôže upraviť reprodukciu farieb.

Osvetlenie prechádzajúcim svetlom

Nastaviteľná poľná clona, vycentrovaný a výškovo nastaviteľný kondenzor s optikou bez vnútorného pnutia, nastaviteľná apertúrna clona a výklopná šošovka umožňujú nastavenie Köhlerovho osvetlenia. Pri objektívoch s malým zväčšením sa výklopná šošovka vyberie z optickej dráhy a pri objektívoch so zväčšením väčším ako 10x sa vráti späť. Polarizátor je otočný o 0–360°, na stupnici sú vyznačené štyri uhly natočenia: 0°, 90°, 180°, 270°. Analyzátor sa otáča o 360°, noniová stupnica na analyzátore zaisťuje presnosť uhla.

Köhlerovo osvetlenie v odrazenom a prechádzajúcom svetle

Nastavenie Köhlerovho osvetlenia zvyšuje kvalitu obrazu preparátu. Pri takomto osvetlení dosiahnete maximálne rozlíšenie každého objektu. Rovnomerné osvetlenie zorného poľa bez stmavnutia na okrajoch. Študovaný objekt je ostro zaostrený a artefakty obrazu sú odstránené.

Štúdium vzoriek v polarizovanom svetle

Analyzátor sa vkladá do svetelnej dráhy, aby bolo možné pozorovať objekty v polarizovanom svetle. Pri otáčaní polarizátora a analyzátora sa mení uhol polarizácie. Pri otáčaní pracovného stolíka mikroskopu sa lom svetla pri prechode vzorkou mení v závislosti od uhla polarizácie.
Bertrandova šošovka sa používa na konoskopické štúdie.
Kompenzátory sú určené na zvýšenie kontrastu vzoriek so slabým dvojlomom.

Príslušenstvo

Pre tento mikroskop je určený rad príslušenstva.
Digitálny fotoaparát prenáša obraz z mikroskopu na monitor, ukladá súbory a softvér vykonáva merania vzoriek v reálnom čase.
Na meranie objektov sa používa kalibračné sklíčko, ktoré možno kombinovať s okulárom so stupnicou alebo so softvérom fotoaparátu.

Kľúčové vlastnosti:

• Štúdium priehľadných a nepriehľadných anizotropných vzoriek v polarizovanom a prirodzenom svetle
• Výkonné 100 W halogénové osvetľovacie sústavy na pozorovanie v prechádzajúcom a odrazenom svetle, ktoré poskytujú jasné prirodzené svetlo
• Ortoskopické pozorovania, Bertrandova šošovka na konoskopické pozorovania, kompenzátory, Köhlerovo osvetlenie v prechádzajúcom a odrazenom svetle
• Trinokulárna hlava s vertikálnym tubusom na inštaláciu digitálneho fotoaparátu a zmenu uhla sklonu; rozdelenie svetelného lúča 0/100, 100/0 alebo 80/20
• Polorovinné apochromatické a rovinné apochromatické objektívy bez vnútorného pnutia nevnášajú do obrazu falošné optické efekty
• Multifunkčný karuzel so 6 slotmi na inštaláciu modulov rôznych kontrastných metód
• Pohodlné vyrovnanie slotov revolverového nosiča objektívov a pracovného stolíka
• Otočný okrúhly pracovný stolík s noniovou stupnicou na presné meranie uhla natočenia možno zafixovať v zvolenej polohe

Obsah sady:

• Stojan so zabudovaným napájacím zdrojom, zaostrovacím mechanizmom, pracovným stolíkom, držiakom kondenzora a revolverovým nosičom objektívov
• Kondenzor s výklopnou šošovkou
• Osvetľovacia sústava na pozorovanie v odrazenom svetle – nadstavec s karuzelom a halogénovou žiarovkou
• Osvetľovacia sústava na pozorovanie v prechádzajúcom svetle – halogénová žiarovka
• Trinokulárna hlava
• Medzinadstavec s Bertrandovou šošovkou a analyzátorom
• Kompenzátory: λ kompenzátor; λ/4 kompenzátor; kremenný klin
• Polorovinný apochromatický objektív s korekciou na nekonečno: Plan S-Apo 5х/0,15 ∞/–, parfokálna výška 60 mm
• Polorovinný apochromatický objektív s korekciou na nekonečno: Plan S-Apo 10х/0,30 ∞/–, parfokálna výška 60 mm
• Polorovinný apochromatický objektív s korekciou na nekonečno: Plan S-Apo 20х/0,45 ∞/0, parfokálna výška 60 mm
• Rovinný apochromatický objektív s korekciou na nekonečno: Plan Apo 50х/0,80 ∞/0, parfokálna výška 60 mm
• Okulár 10x/22 mm s dlhým očným reliéfom a dioptrickou korekciou (2 ks)
• Očnice okuláru (2 ks)
• Adaptér pre fotoaparát s držiakom C-mount
• Napájací kábel
• Protiprachová krytka
• Používateľská príručka a záručný list

K dispozícii na požiadanie:

• Rovinný apochromatický objektív s korekciou na nekonečno: Plan Apo 100х/0,9 ∞/0, parfokálna výška 60 mm
• Digitálny fotoaparát
• Kalibračné sklíčko
