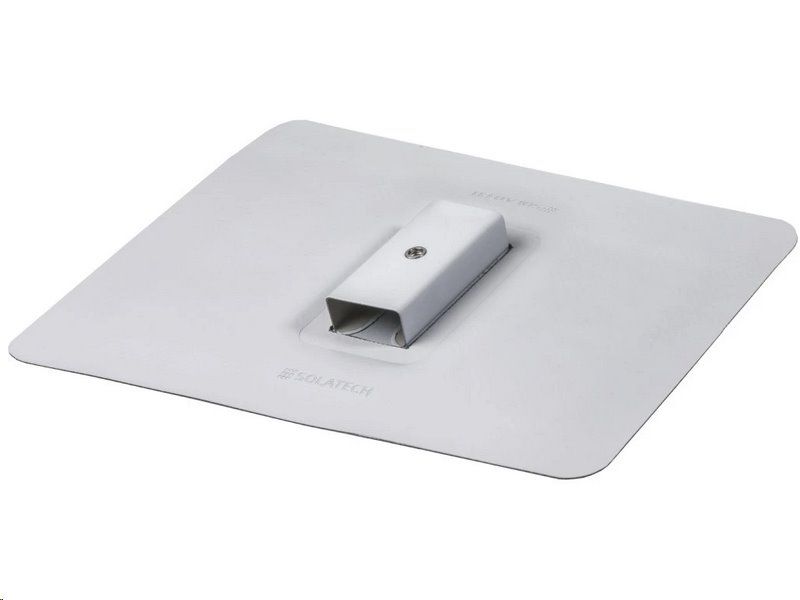

Univerzálny držák DIM PVC Trapéz XL pre konštrukciu na PVC strechu (290/310)

Držák DIM PVC XL s rozšířením pro trapézový plech — Vodotěsné kotvení pro FVE


Profesionální základna pro solární instalace

Kotvení fotovoltaických panelů, potrubních systémů a nosných roštů na střechy chráněné mPVC fólií přináší zásadní výzvu v podobě zajištění 100% vodotěsnosti a absolutní mechanické odolnosti. Univerzální držák Solatech DIM PVC XL představuje normované technické řešení určené pro střechy se sklonem do 30 stupňů. Tento prvek zcela eliminuje riziko zatékání přes montážní body a urychluje práci izolatérům i elektroinstalatérům na komerčních i rezidenčních projektech.

Díky rozšířenému rozměru spodního dílu s roztečí kotevních otvorů pro horní vlnu trapézového plechu o šířce 290 mm získáte maximální stabilitu v nosném podkladu. Výrobně osazená závitová vložka M10 zajišťuje rychlé a bezpečné uchycení samotných FVE profilů, zatímco integrovaná límcová PVC manžeta z materiálu Fatrafol 810/7035 umožňuje bleskové a spolehlivé napojení na střešní krytinu horkovzdušným svárem.

Co rozhoduje při výběru kotevního prvku

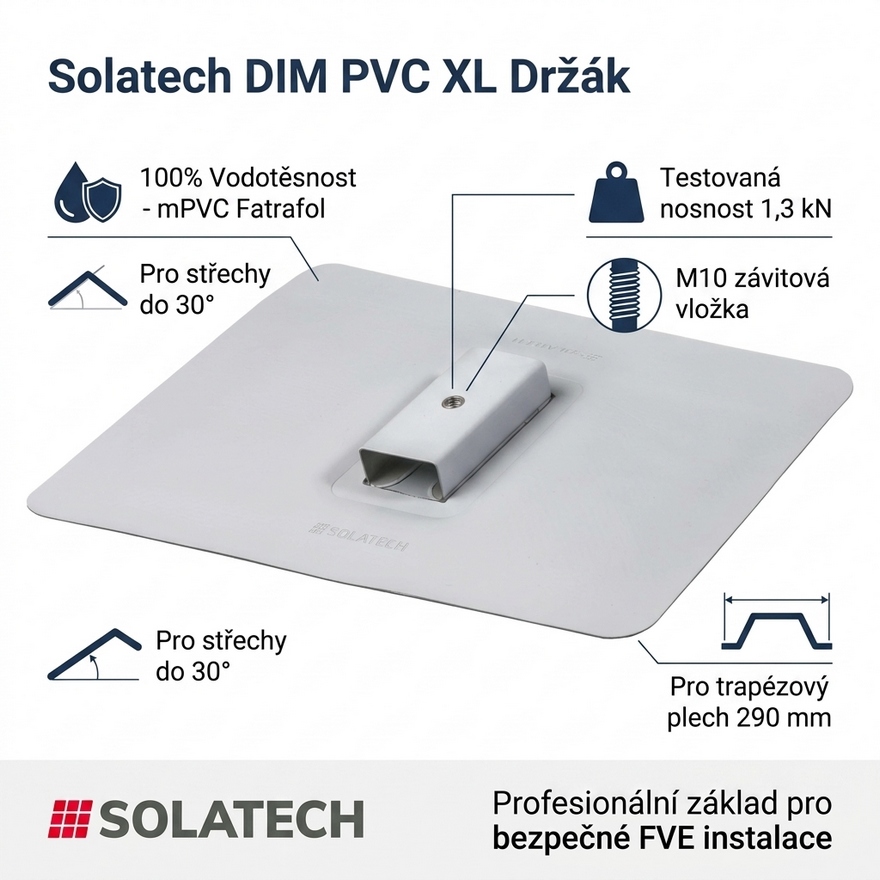

• Rozšířený rozměr základny — Garantuje spolehlivé ukotvení přímo do horní vlny trapézového plechu s šířkou vlny 290 mm.

• Testovaná únosnost 1,3 kN — Poskytuje vysokou mechanickou odolnost a bezpečně udrží zátěž fotovoltaické technologie i při extrémním sání větru.

• Integrovaná závitová vložka M10 — Zajišťuje rychlou a pevnou instalaci montážních roštů pro FVE bez nutnosti použití dalších speciálních adaptérů.

• Vodotěsné napojení manžety — Výrobně osazená krycí fólie z materiálu Fatrafol 810/7035 eliminuje riziko chyb při provádění prostupů a zaručuje 100% vodotěsnost sváru.

• Maximální ochrana proti korozi — Konstrukce svařená ze dvou dílů žárově pozinkovaného plechu o tloušťce 0,55 mm, navíc potaženého 0,6mm ochrannou PVC vrstvou.

• Otvory pro masivní kotvení — Čtvercový spodní díl je v rozích opatřen 4 otvory o průměru 18 mm pro fixaci vysokopevnostními spojovacími materiály.

Výkon a stabilita s garantovanou nosností

Při instalaci solárních systémů a těžších rozvodů na ploché a mírně šikmé střechy je klíčová certifikovaná odolnost vůči dynamickému zatížení. Konstrukční prvek Solatech DIM PVC se pyšní testovanou únosností 1,3 kN, která z něj dělá bezpečný kotevní bod i pro rozlehlá solární pole. Široká spodní kotvící základna o rozměrech 200 × 360 mm s předpřipravenými kotevními otvory 4× Ø18 mm rovnoměrně rozkládá tlak do střešního podkladu a brání mechanické deformaci hydroizolační vrstvy.


Inovace v praxi: Navrženo pro efektivní práci na střeše

V praxi tento stabilizační prvek oceníte při rychlých montážích komerčních FVE na průmyslových halách osazených trapézovým plechem , kde vrchní plášť tvoří standardní PVC hydroizolace. Pracovní postup je přímočarý: montér vyčistí podkladní fólii doporučeným čističem, mechanicky zakotví ocelovou podstavu pomocí kotevních prvků a izolatér vzápětí navaří límcovou krycí manžetu svařovacím přístrojem. Následně lze okamžitě upevnit hliníkový nosný profil FVE přes závitovou vložku M10. Tento proces radikálně zkracuje dobu montáže a minimalizuje riziko zatékání do budovy.


Technické specifikace


• Určení výrobku: Stabilizační konstrukční prvek pro uchycení FVE, roštů a potrubí.

• Max. sklon střechy: 30 stupňů — Ideální pro ploché a mírně šikmé střechy.

• Materiál krycí manžety: mPVC Fatrafol 810/7035 (tloušťka 1,5 mm) — Průmyslový standard pro spolehlivý vodotěsný horkovzdušný svár.

• Velikost límcové manžety: 300 × 460 mm — Poskytuje velkorysý přesah pro komfortní a bezpečnou práci se svařovacím přístrojem.

• Materiál ocelových dílů: Žárově pozinkovaný plech (tl. 0,55 mm) + PVC vrstva (tl. 0,6 mm) — Dvojitá prémiová ochrana zajišťující dlouhodobou odolnost proti rzi a degradaci.

• Rozměry spodního dílu: 200 × 360 mm — Kompatibilní s trapézovým plechem s šířkou vlny 290 mm.

• Průměr kotevních otvorů: 4× Ø 18 mm — Určeno pro masivní konstrukční kotevní prvky.

• Montážní závit FVE: Integrovaná vložka M10 — Pro plynulou a pevnou instalaci hliníkových profilů pro solární panely.

• Zátěžová kapacita (únosnost): 1,3 kN — Testovaná odolnost proti vytržení a silnému povětrnostnímu namáhání.

• Záruční lhůta: 2 roky — Garance spolehlivosti od českého výrobce Solatech.


FAQ — Časté otázky zákazníků


1. Na jaké typy střech je držák Solatech DIM PVC XL vhodný?

Držák je primárně určen pro instalaci na ploché i šikmé střechy, u nichž celkový sklon nepřesahuje 30 stupňů a hlavní hydroizolační bariéru tvoří PVC fólie.

2. Na jaký profil trapézového plechu lze prvek kotvit?

Rozšířená základna spodního ocelového dílu je prostorově navržena k přímému a spolehlivému ukotvení do horní vlny trapézového plechu, jehož šířka činí 290 mm.

3. Jak je zajištěna vodotěsnost prostupu střechou?

Zcela zásadně. Ocelový prvek je výrobně osazen manžetou z mPVC. Pomocí horkovzdušného svařovacího přístroje se tato manžeta plně navaří na podkladní hydroizolační střešní fólii, čímž vznikne neprostupný a pevný spoj.

4. Jaký konkrétní typ fólie je na manžetě použit?

Jedná se o 1,5 mm silnou PVC fólii známou pod certifikovaným označením Fatrafol 810/7035. Před svařováním nezapomeňte podkladovou fólii na střeše očistit doporučeným čističem.

5. Je tento stabilizační prvek chráněn proti korozi?

Ano. Horní nosný díl i spodní kotvící základna jsou vyrobeny z kvalitního žárově pozinkovaného plechu (0,55 mm), který má navíc z výroby nanesenou speciální 0,6mm vrstvu PVC s protikorozní úpravou.

6. Jaký způsob uchycení konstrukce držák nabízí?

Horní ocelový výlisek držáku je výrobně osazen pevnou metrickou závitovou vložkou M10. Ta slouží jako primární montážní bod pro instalaci FVE panelů nebo systémových roštů.

7. Jakou mechanickou zátěž produkt vydrží?

U tohoto prvku provedl výrobce profesionální zkoušky s testovanou únosností 1,3 kN, což zajišťuje mimořádnou bezpečnost i v místech s vysokým rizikem sání větru.
