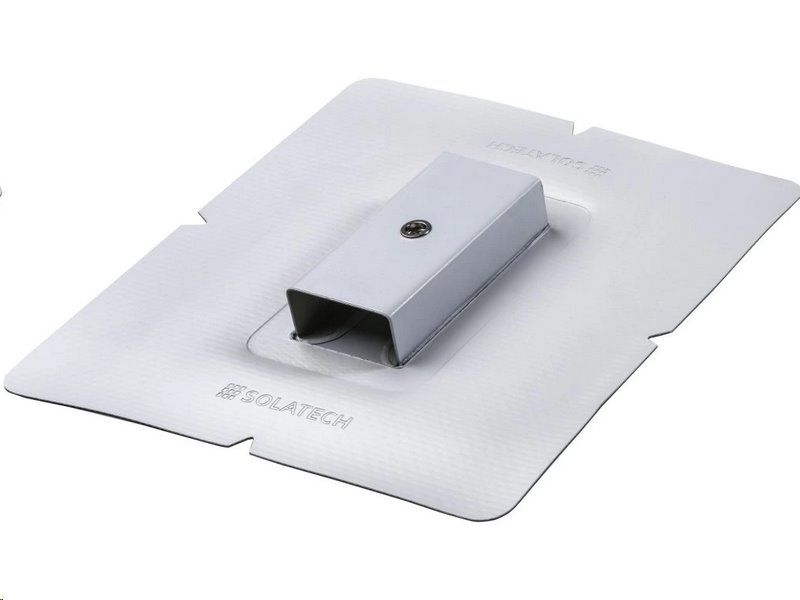

Univerzálny držák DIM PVC na konštrukciu na PVC strechu (CZ výroba)

SOLATECH DIM PVC — bezpečné kotvenie na ploché strechy


Stabilizačný prvok pre spoľahlivú montáž na PVC fólie

Pri montáži fotovoltických systémov alebo potrubia na ploché a šikmé strechy hrozí reálne riziko poškodenia hlavnej hydroizolačnej vrstvy. Použitie necertifikovaných alebo nesprávnych kotviacich prvkov často vedie k zatekaniu alebo lokálnemu narušeniu tepelnej izolácie strešného plášťa, čo pre budovu znamená zásadný problém.

Riešením je stabilizačný konštrukčný prvok SOLATECH DIM PVC, ktorý umožňuje vytvorenie pevných kotviacich miest bez akýchkoľvek kompromisov vo vodotesnosti. Vďaka výrobne osadenej manžete z mPVC zavedeného materiálu Fatrafol 810/7035 ho možno pomocou horúcovzdušného zvaru dokonale napojiť na existujúcu hydroizolačnú vrstvu. Je normovaný pre ploché strechy aj strechy so sklonom do 30 stupňov.



Čo rozhoduje pri výbere kotviaceho prvku


• Testovaná únosnosť 1,3 kN — bezpečne udrží nosné systémy fotovoltických panelov aj pri silnom nárazovom vetre.

• Závitová vložka M10 — štandardizovaný metrický závit umožňuje rýchle a veľmi pevné uchytenie nadstavbovej konštrukcie.

• Manžeta Fatrafol 810/7035 — zaručuje absolútnu kompatibilitu a ľahké zváranie s bežnými strešnými PVC fóliami.

• Žiarovo pozinkovaný plech — oceľové diely s hrúbkou 0,55 mm u spodného a 1 mm u horného dielu zaisťujú potrebnú tuhosť.

• Ochranná PVC vrstva 0,6 mm — dodatočná kvalitná ochrana kovových častí pred dlhodobou degradáciou vzdušnou vlhkosťou.

• Plocha spodného dielu 200 × 200 mm — optimálne rozkladá statické zaťaženie a chráni podkladnú tepelnú izoláciu pred tlakovou deformáciou.

• Kotvenie cez 4 otvory Ø 18 mm — stabilné mechanické uchytenie podstavy priamo do nosnej vrstvy strechy.


Nosnosť a stabilita aj pri extrémnom zaťažení

Konštrukcia samotného držiaka SOLATECH DIM PVC je vyrobená z dvoch dielov poplastovaného plechu, ktoré sú pevne zvárané do jedného robustného celku. Spodný kotviaci diel (0,55 mm) a masívny horný nosný výlisok (1 mm) poskytujú bezpečnú oporu s testovanou únosnosťou 1,3 kN na jeden kotviaci bod.

Tento prísny technický návrh garantuje nielen rovnomerné rozloženie hmotnosti fotovoltických panelov, ale aj vynikajúcu odolnosť voči dynamickému namáhaniu ťahom pri silnom vetre, čím zásadne chráni samotný strešný plášť.


Ako funguje vodotesný spoj v praxi

Pri inštalácii solárnej elektrárne na priemyselnú halu alebo rezidenčnú budovu je potrebné zachovať stopercentnú vodotesnosť. Držiak sa najprv mechanicky ukotví ku konštrukčnému podkladu cez štvoricu pripravených otvorov v spodnom dieli.

Následne sa fólia dôkladne očistí odporúčaným čističom a vykoná sa vodotesné napojenie integrovanej mPVC manžety pomocou špeciálneho zváracieho prístroja. Identický postup v praxi využijete nielen na uchytenie FVE, ale aj na bezpečné kotvenie pracovných roštov alebo montážnych potrubných systémov.


Pre koho je produkt určený a typické príklady nasadenia v praxi

Tento špecializovaný kotviaci prvok je navrhnutý primárne pre profesionálov v odbore inštalácií obnoviteľných zdrojov, TZB (technické zariadenie budov) a strešných izolačných systémov. Pre jeho správnu a bezpečnú aplikáciu je vyžadovaná kvalifikácia pre prácu s hydroizolačnými fóliami a horúcovzdušnými zváracími prístrojmi, aby bol garantovaný 100% vodotesný spoj.

1. Montážne firmy a špecialisti na inštaláciu fotovoltiky (FVE)

Táto cieľová skupina potrebuje vytvoriť certifikovaný a staticky únosný kotviaci bod pre solárne panely na plochých strechách, kde nosnosť strešného plášťa nedovoľuje použitie tradičných a ťažkých betónových blokov (tzv. balastných systémov).

• Príklad z praxe: Montážna čata realizuje 50kWp elektráreň na streche staršej logistickej haly potiahnutej PVC fóliou. Namiesto extrémneho zaťaženia strechy betónovými dlaždicami využije ukotvenie pomocou držiakov SOLATECH DIM PVC. Hliníkové nosné profily uchytia montéri priamo na výrobne osadenú závitovú vložku M10. Vďaka testovanej únosnosti 1,3 kN na kotviaci bod bezpečne splnia prísne normové požiadavky na odolnosť voči saniu vetra, a to pri zachovaní minimálnej hmotnosti celej konštrukcie.

2. Izolatéri, pokrývači a realizačné stavebné firmy

Tieto profesie zodpovedajú za celkovú vodotesnosť strechy a nesú dlhoročnú záruku za strešný plášť. Vyžadujú normovaný prvok, ktorý možno spoľahlivo prepojiť so zavedenými hydroizolačnými materiálmi bez rizika tepelnej degradácie.

• Príklad z praxe: Počas kompletnej sanácie strechy panelového domu je položená nová fólia Fatrafol 810/7035. Stavebná firma vie, že sa v budúcom roku plánuje inštalácia pochôdznych roštov a solárneho ohrevu. Izolatéri preto už počas pokládky plášťa navaria pomocou horúcovzdušného zvaru držiaky na vopred určené miesta podľa osadzovacieho plánu. Tým vznikne plne funkčná a vodotesná príprava. Zabráni sa tak riziku, že do strechy v budúcnosti zasiahne niekto neodborne a dôjde k zrušeniu záruky na hydroizoláciu.

3. Elektrikári, montéri vzduchotechniky (VZT) a chladenia

Títo technici potrebujú bezpečne a trvalo ukotviť ťažké káblové žľaby, rozvádzače, hromozvodné prvky alebo potrubie s chladivom pre klimatizácie tak, aby nedochádzalo k pohybu trás po streche.

• Príklad z praxe: Inštalatér rieši dlhé vedenie silových káblov a medeného potrubia pre priemyselné chladenie komerčnej budovy (VRV systém). Ak by použil iba voľne položené plastové pätky, mohli by sa vplyvom tepelnej dilatácie potrubia alebo silného vetra posúvať a postupne predrieť fóliu. Fixáciou káblových žľabov priamo k držiakom získa absolútne nehybnú trasu. Hmotnosť trás je navyše prenášaná cez spodný štvorcový diel o rozmere 200 × 200 mm, ktorý váhu rovnomerne rozkladá na plochu a zabraňuje lokálnemu pretlačeniu podkladného tepelného izolantu (napr. polystyrénu alebo minerálnej vaty).


Presný postup montáže a aplikácie na strešnú fóliu

Pre dosiahnutie 100% vodotesnosti a plnej mechanickej odolnosti kotviaceho bodu je nevyhnutné dodržať normovaný technologický postup. Na inštaláciu postačia štandardné nástroje izolatéra a horúcovzdušný zvárací prístroj.

1. Lokalizácia podľa projektu: Umiestnite prvok na hydroizolačnú fóliu presne podľa vopred spracovaného osadzovacieho plánu.

2. Mechanické ukotvenie: Zakotvite spodnú oceľovú podstavu pomocou kotviacich prvkov cez pripravené otvory priamo do nosnej vrstvy strechy.

3. Príprava povrchu: Vyčistite strešnú fóliu v oblasti budúceho zvaru odporúčaným čističom. Jeho presný typ vždy striktne určuje výrobca existujúcej strešnej fólie.

4. Vykonanie zvaru: Vytvorte vodotesný horúcovzdušný zvar pomocou zváracieho prístroja a pevne spojte mPVC manžetu s podkladnou fóliou.

5. Finálna fixácia podstavy: Skontrolujte dotiahnutie a zaistite dokonalú súdržnosť výrobku s podkladnou vrstvou strechy.

6. Kontrola kvality spoja: Vykonajte detailnú skúšku a mechanicky overte absolútnu vodotesnosť vytvoreného spoja.

7. Montáž nadstavby: Do výrobne osadenej závitovej vložky nainštalujte profilovú konštrukciu pre fotovoltickú elektráreň.

8. Záverečná revízia: Vykonajte inštaláciu samotných FVE panelov a finálne skontrolujte celkovú súdržnosť kompletnej konštrukcie s nosnou vrstvou.


Technické špecifikácie


• Veľkosť manžety fólie: 280 × 280 mm — Poskytuje dostatočne veľkú presahujúcu plochu pre pevné navarenie na strešný plášť.

• Rozmer spodného dielu: 200 × 200 mm — Dostatočne široká stabilná základňa na rozloženie tlaku.

• Materiál manžety: Fatrafol 810/7035 (hrúbka 1,5 mm) — Osvedčený hydroizolačný štandard pre spoľahlivý a kompatibilný zvar.

• Materiál spodného dielu: Žiarovo pozinkovaný plech 0,55 mm s 0,6mm PVC vrstvou — Zvýšená pevnosť a dokonalá protikorózna ochrana.

• Materiál horného dielu: Výlisok z pozinkovaného plechu 1 mm s 0,6mm PVC vrstvou — Odolnosť proti ohybu a lomu pri stálom zaťažení.

• Závitová vložka: M10 — Určené pre metrické skrutky bežne používané na uchytenie hliníkových solárnych profilov.

• Kotviace otvory: 4× Ø 18 mm — Pre uchytenie samotnej podstavy kotviacimi prvkami priamo do nosnej vrstvy strechy.

• Testovaná únosnosť: 1,3 kN — Výrobcom garantovaná mechanická odolnosť proti tlaku a vytrhnutiu z podkladu.

• Záruka: 2 roky — Záruka na konštrukčné prevedenie poskytovaná priamo českým výrobcom Solatech.


FAQ — Časté otázky zákazníkov


1. Aký maximálny sklon strechy je pre tento držiak povolený?

Tento stabilizačný prvok je konštrukčne určený výhradne pre strechy, kde celkový sklon nepresahuje 30 stupňov.

2. Čím sa musí strešná fólia pred navarením očistiť?

Pôvodná fólia musí byť dôkladne očistená odporúčaným čističom, ktorého presný typ vždy určuje konkrétny výrobca strešnej fólie, aby sa zaistil absolútne vodotesný horúcovzdušný zvar.

3. Akú nosnosť môžem od jedného držiaka očakávať?

Výrobca na základe skúšok garantuje testovanú únosnosť 1,3 kN na jeden nainštalovaný kotviaci bod.

4. Dá sa tento kotviaci prvok použiť aj na iné účely než na solárne panely?

Áno, tento držiak preukázateľne slúži ako univerzálne kotviace miesto pre akékoľvek variabilné príslušenstvo. Často sa naň upevňujú napríklad pochôdzne rošty alebo strešné potrubné systémy.

5. S akým závitom môžem pri inštalácii konštrukcie počítať?

Horný oceľový nosný diel držiaka je z výroby pevne osadený vnútornou závitovou vložkou veľkosti M10.

6. Je celá konštrukcia držiaka dostatočne chránená proti korózii?

Áno, obe časti (spodná kotviaca aj horný nosný diel) sú vylisované z žiarovo pozinkovaného oceľového plechu. Povrch kovu je navyše opatrený 0,6 mm silnou vrstvou PVC, ktorá ho dlhodobo izoluje od vlhkosti.

7. Akú dlhú záruku garantuje výrobca?

Výrobca SOLATECH poskytuje na spoľahlivosť tohto výrobku štandardnú garanciu v dĺžke 2 roky.

8. Aký je presný rozdiel v hrúbke a povrchovej úprave spodného a horného oceľového dielu?

Spodný kotviaci diel, ktorý prenáša zaťaženie do podkladu, je vyrobený z žiarovo pozinkovaného plechu o hrúbke 0,55 mm. Horný nosný výlisok, vystavený priamemu a dynamickému zaťaženiu konštrukcie, je zosilnený na hrúbku 1 mm. Obe kovové časti sú navyše plne chránené 0,6 mm silnou vrstvou PVC s protikoróznou úpravou.

9. Aký konkrétny materiál tvorí integrovanú naváracu manžetu?

Výrobne osadená krycia manžeta o vonkajšom rozmere 280 × 280 mm je vyrobená priamo z 1,5 mm silnej fólie Fatrafol 810/7035. Je plne pripravená na vodotesné napojenie horúcovzdušným zvarom.

10. Dá sa tento kotviaci prvok aplikovať na všetky typy striech?

Nie, prvok je certifikovaný iba pre ploché a šikmé strechy, u ktorých je hlavná hydroizolačná vrstva tvorená kompatibilnou PVC fóliou. Konštrukčným a normatívnym limitom je sklon strechy, ktorý nesmie presiahnuť 30 stupňov.

11. Aké sú montážne rozmery pre primárne mechanické kotvenie do strešného plášťa?

Štvorcová podstava má rozmer 200 × 200 mm. V každom z rohov je opatrená otvorom pre kotviace prvky s priemerom 18 mm (4× Ø 18). Rozteč na kotvenie k podkladu je 150 mm.

12. Aká je presná nosnosť tohto stabilizačného prvku pre statické výpočty?

Podľa špecifikácií výrobcu má držiak DIM PVC testovanú únosnosť 1,3 kN na jeden nainštalovaný kus. Tento presný parameter je zásadný pre projektantov a výpočet zaťaženia poveternostnými vplyvmi (sanie vetra).

13. Ako prebieha príprava a samotné napojenie na existujúcu hydroizoláciu?

Pred vykonaním horúcovzdušného zvaru pomocou zváracieho prístroja musí byť podkladná fólia riadne očistená a zbavená nečistôt v oblasti budúceho spoja. Na tento účel sa používa odporúčaný čistič, ktorého presný typ vždy striktne určuje výrobca danej strešnej fólie.

14. Akým závitom je opatrený nosný diel na fixáciu nadstavby (FVE profilov, roštov)?

Horný výlisok z pozinkovaného plechu je z výroby pevne osadený vnútornou závitovou vložkou M10. Uchytenie nadstavby prebieha dotiahnutím metrickej skrutky, pričom inštalačný postup vyžaduje kontrolu celkovej súdržnosti s nosnou vrstvou. (Poznámka: Montážny návod okrajovo spomína aj variantné osadenie vložkou M8, avšak hlavný technický list definuje pre FVE konštrukcie štandard M10).

15. Akým spôsobom sa vykonáva revízia a kontrola nainštalovaného kusu?

Po zakotvení podstavy, dotiahnutí a navarení manžety sa musí povinne vykonať detailná kontrola vodotesnosti spoja. Následne po finálnom ukotvení panelov sa overuje spoľahlivosť upevnenia a súdržnosť podkladných vrstiev.
