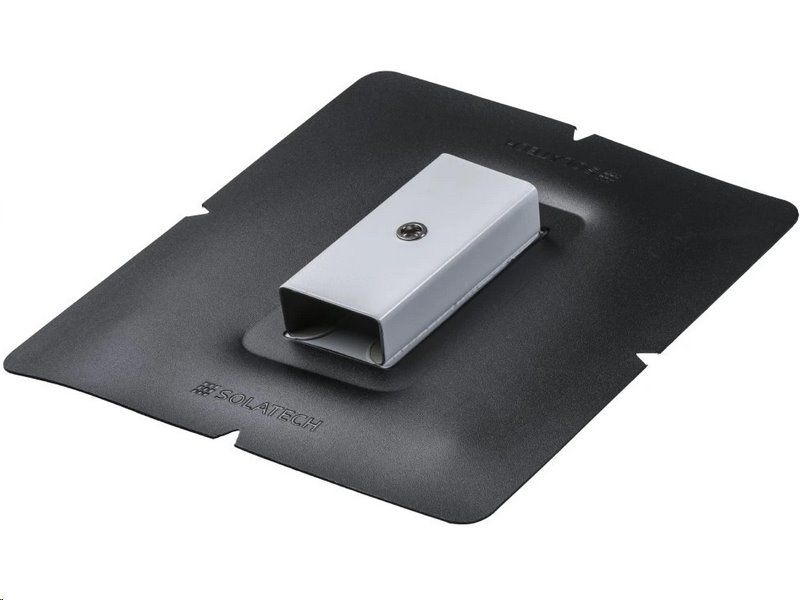

Univerzálny držák DIM BIT pre konštrukciu na asfaltovú strechu (Československá výroba)

Univerzálny držiak DIM BIT – stabilný kotviaci prvok pre fotovoltaiku na strechách s asfaltovou hydroizoláciou

Český univerzálny držiak DIM BIT je stabilizačný konštrukčný prvok, ktorý slúži na vytvorenie pevných kotviacich bodov na strechách s asfaltovým hydroizolačným pásom a sklonom do 30°. Vďaka svojej konštrukcii zabezpečuje spoľahlivú montáž solárnych panelov bez narušenia hydroizolácie.


Výhody univerzálneho držiaka DIM BIT


• Univerzálne použitie – vhodný pre fotovoltaické systémy, káblové rošty a potrubné inštalácie.
• Jednoduchá montáž horúcim vzduchom – rýchla a bezpečná inštalácia.
• Vodotesné spojenie – manžeta Wolfin IB zabezpečuje 100% ochranu proti zatečeniu.
• Statická bezpečnosť – pevné uchytenie minimalizuje namáhanie strešnej konštrukcie.
• Odolnosť voči poveternostným vplyvom – testovaná nosnosť 1,3 kN, vysoká stabilita pri vetre a zaťažení snehom.
• Dlhá životnosť a záruka 5 rokov – kvalitné prevedenie zabezpečuje maximálnu spoľahlivosť.

Robustná konštrukcia pre bezpečné kotvenie


Držiak je vyrobený z dvoch dielov poplastovaného plechu, ktoré sú pevne zvárané do jedného celku.

• Spodný štvorcový diel slúži na ukotvenie ku konštrukčnému podkladu a je vybavený rohovými otvormi pre ľahké upevnenie kotviacimi prvkami.
• Horný diel obsahuje závitovú vložku M10, ktorá umožňuje pevné pripojenie nosnej konštrukcie fotovoltaických panelov.


Spoľahlivé kotvenie pre FVE systémy a ďalšie príslušenstvo


Držiak DIM BIT je navrhnutý pre bezpečné uchytenie fotovoltaických konštrukcií, káblových roštov a potrubných systémov na strechy s asfaltovým hydroizolačným pásom. Závitová vložka M10 umožňuje pevné ukotvenie nosných konštrukcií, pričom držiak rovnomerne rozkladá zaťaženie a minimalizuje namáhanie strešného plášťa.


Jednoduchá inštalácia bez narušenia hydroizolácie


Montáž držiaka je veľmi jednoduchá a nevyžaduje zložité úpravy. Vďaka integrovanej krycej manžete Wolfin IB sa držiak zvára horúcim vzduchom, čo zaručuje vodotesné napojenie na strešnú hydroizoláciu. Pred zváraním je potrebné očistiť podkladný asfaltový pás a odstrániť z neho posyp a nečistoty.


Odolnosť proti vetru a zaťaženiu


Vďaka pevnej konštrukcii a možnosti pevného ukotvenia k nosnej vrstve strechy zabezpečuje držiak DIM BIT vysokú stabilitu aj v oblastiach s extrémnymi poveternostnými podmienkami. Testovaná únosnosť 1,3 kN garantuje bezpečné uchytenie solárnych konštrukcií aj pri silnom vetre a snehovom zaťažení.


Maximálna ochrana hydroizolácie


Jedným z hlavných rizík pri montáži solárnych systémov na ploché strechy je narušenie hydroizolačnej vrstvy. Držiak DIM BIT je navrhnutý tak, aby minimalizoval riziko poškodenia strešného plášťa a zároveň zachoval tepelnoizolačné vlastnosti strechy.

Technické špecifikácie


Technické údaje:

• Veľkosť manžety fólie: 280 × 280 mm – zabezpečuje dostatočnú plochu pre pevné a vodotesné spojenie so strechou.
• Rozmer spodného dielu: 200 × 200 mm – poskytuje stabilnú základňu pre bezpečné ukotvenie.
• Závitová vložka: M10 – umožňuje pevné uchytenie nosnej konštrukcie fotovoltaických panelov.
• Testovaná únosnosť: 1,3 kN – zabezpečuje vysokú nosnosť a odolnosť proti mechanickému zaťaženiu.

Materiál a konštrukcia:

• Materiál spodného kotviaceho dielu: Žiarovo pozinkovaný plech hrúbky 0,55 mm s PVC vrstvou 0,6 mm a protikoróznou úpravou – poskytuje pevnú oporu a ochranu proti korózii.
• Materiál horného nosného dielu: Výlisok z žiarovo pozinkovaného plechu hrúbky 0,55 mm s PVC vrstvou 0,6 mm a protikoróznou úpravou – zabezpečuje stabilitu pri zaťažení fotovoltaickou konštrukciou.
• Krycia manžeta: Wolfin IB, hrúbka 1,5 mm – umožňuje vodotesné spojenie so strešnou hydroizoláciou.

Montáž a odolnosť:

• Montážny spôsob: Zváranie horúcim vzduchom s asfaltovým hydroizolačným pásom – zabezpečuje pevné a trvanlivé spojenie.
• Odolnosť proti zaťaženiu: Navrhnuté tak, aby unieslo bodové zaťaženie solárnymi panelmi bez negatívneho vplyvu na tepelnú izoláciu strechy.
• Vodotesnosť: 100% spoľahlivosť – eliminuje riziko zatečenia do strešného plášťa.
• Odolnosť proti vetru: Stabilné uchytenie konštrukcie aj vo veterných podmienkach.

Použitie:

• Univerzálna kompatibilita – vhodné pre všetky bežné fotovoltaické konštrukčné systémy na strechách s asfaltovou hydroizoláciou.

Záruka:

• 5 rokov – garancia dlhej životnosti a odolnosti proti poveternostným vplyvom.


S držiakom DIM BIT získate bezpečné, stabilné a vodotesné riešenie pre montáž fotovoltaických konštrukcií na strechy s asfaltovou hydroizoláciou!
