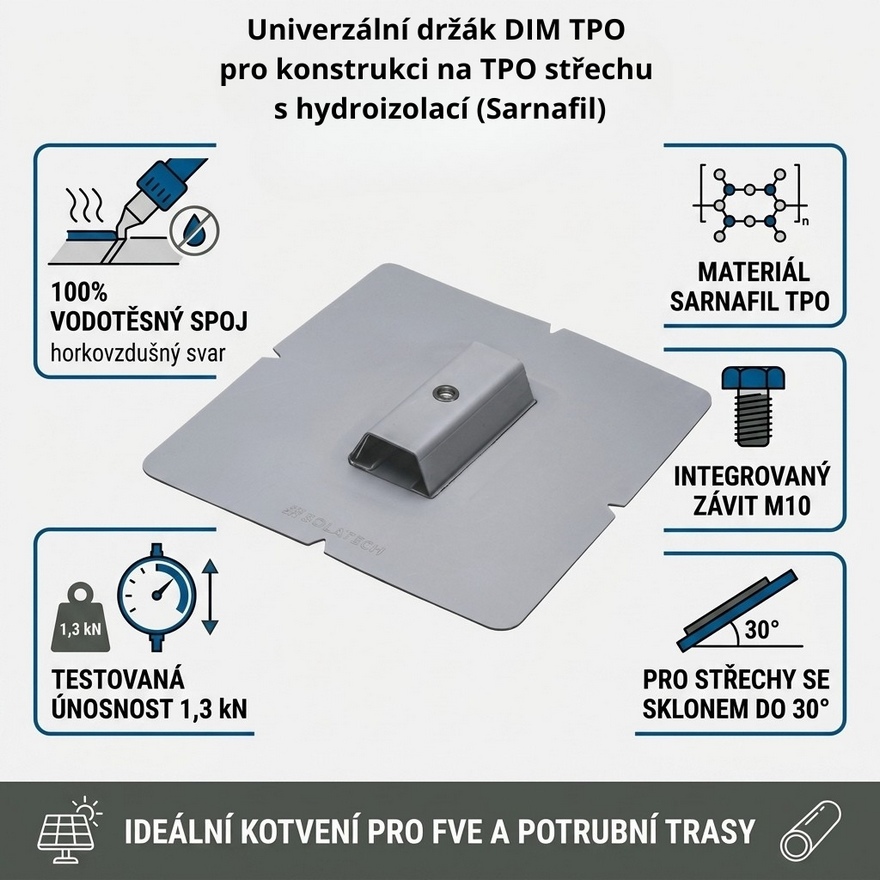

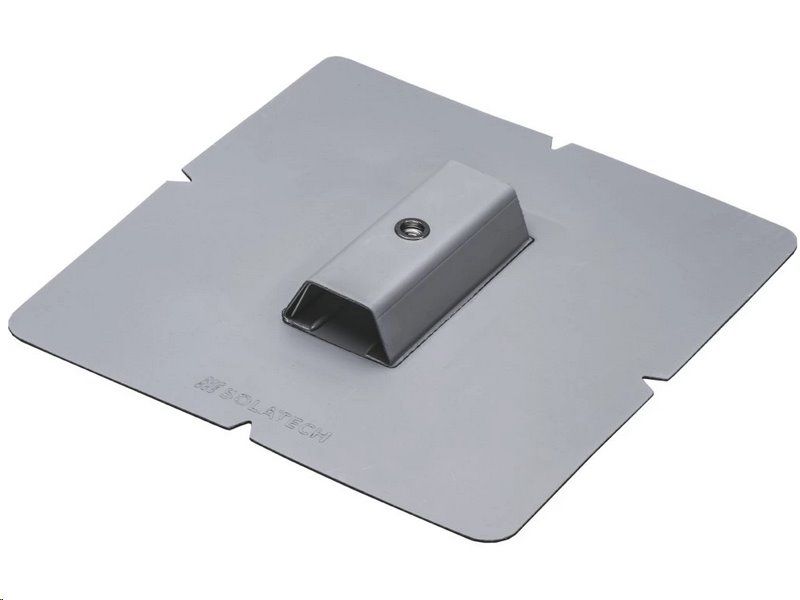

Univerzálny držák DIM TPO pre konštrukciu na TPO strechu s hydroizoláciou (Sarnafil)

Pre koho je produkt určený?

Stabilizačný konštrukčný prvok SOLATECH DIM TPO je navrhnutý pre profesionálny segment stavebníctva, TZB a obnoviteľných zdrojov energie, kde sa vyžaduje absolútna spoľahlivosť, garantovaná nosnosť a stopercentné dodržanie hydroizolačných postupov:

• Montážne firmy realizujúce fotovoltické elektrárne (FVE): Získavajú certifikovaný kotviaci bod pre nosné systémy fotovoltických panelov s deklarovanou mechanickou odolnosťou. Prvok eliminuje riziko improvizovaných alebo domácky vyrábaných konštrukcií, ktoré by mohli poškodiť strešnú krytinu.

• Pokrývači, izolatéri a realizačné firmy plochých striech: Produkt je ideálny pre remeselníkov, ktorí nesú priamu zodpovednosť za tesnosť strešného plášťa. Vzhľadom na integrovanú manžetu z originálneho materiálu Sarnafil TS 77-20 môžu vykonať dokonale homogénny spoj horúcovzdušným zváraním, za ktorého tesnosť sa môžu zákazníkovi plne zaručiť.

• Projektanti a montéri technického zariadenia budov (TZB): Pre špecialistov, ktorí potrebujú na strešné konštrukcie bezpečne a stabilne umiestniť ťažké technológie, aniž by došlo k narušeniu záruky na strešný plášť budovy alebo k vzniku nebezpečných tepelných mostov.


Typické príklady nasadenia v praxi

1. Komerčná inštalácia fotovoltiky na logistických centrách a priemyselných halách (B2B)

Pri montáži solárnych panelov na plochej streche veľkej logistickej haly, kde hlavnú hydroizolačnú vrstvu tvorí TPO fólia, čelí realizačná firma extrémnemu namáhaniu vonkajšími vplyvmi, najmä saním vetra. Namiesto plošného zaťažovania strešnej konštrukcie ťažkým betónovým balastom, ktorý by mohol prekročiť statické limity budovy, sa využije prvok SOLATECH DIM TPO.

Spodný štvorcový diel z žiarovo pozinkovaného plechu sa pevne ukotví cez rohové otvory priamo ku konštrukčnému podkladu haly. Následne sa integrovaná manžeta pomocou horúcovzdušného zváracieho prístroja vodotesne napojí na strešnú fóliu. Na výrobne osadenú závitovú vložku M10 sa potom priamo naskrutkujú hliníkové nosné profily FVE. Každý takto inštalovaný kotviaci bod disponuje testovanou únosnosťou 1,3 kN, čo zaručuje, že celé fotovoltické pole bezpečne odolá aj silným poryvom vetra bez akéhokoľvek posunu či uvoľnenia.

2. Kotvenie potrubných trás a technologických roštov na bytových domoch (B2C / B2B)

Na mierne šikmej streche moderného bytového domu so sklonom napr. 20 stupňov (teda plne v povolenom limite do 30 stupňov), ktorá je izolovaná TPO fóliou, je nutné stabilne a dlhodobo upevniť masívne potrubné systémy vzduchotechniky, trasy pre káblové žľaby alebo technologické rošty pre externé jednotky tepelných čerpadiel.

Bežné mechanické kotvenie cez fóliu bez systémových prvkov by znamenalo okamžité riziko budúceho zatekania a degradácie izolácie. Nasadením prvkov SOLATECH DIM TPO získa montážna firma univerzálne kotviace miesta. Použitá továrenská manžeta z materiálu Sarnafil TS 77-20 ral.7040 o hrúbke 1,5 mm zabezpečí stopercentné chemické i fyzikálne splynutie so strešným plášťom budovy pri horúcovzdušnom zvare. Výsledkom je mechanicky stabilné zafixovanie ťažkého príslušenstva do integrovaného M10 závitu, ktoré nijako neohrozuje hydroizolačnú kontinuitu strechy ani po mnohých rokoch prevádzky v náročných klimatických podmienkach.


FAQ — Časté otázky zákazníkov


1. Môžem tento prvok použiť aj pre strechy s mPVC hydroizoláciou?

Nie, tento konkrétny model (DIM TPO) je určený výhradne pre strechy s aplikovanou hydroizolačnou fóliou TPO, konkrétne pre kompatibilitu so systémom TPO SARNAFIL. Pre mäkčené PVC fólie je nutné zvoliť variantu SOLATECH DIM PVC, ktorá má odlišné materiálové zloženie manžety.

2. Čo presne v praxi znamená testovaná únosnosť 1,3 kN?

Testovaná únosnosť 1,3 kN (zodpovedá približne 130 kg zaťaženiu na jeden bod) deklaruje maximálnu certifikovanú mechanickú záťaž, ktorú prvok spoľahlivo prenesie do nosnej konštrukcie strechy. Pri návrhu nosných systémov fotovoltických panelov musí projektant zohľadniť túto hodnotu v rámci statického výpočtu a správne dimenzovať rozloženie kotviacich bodov podľa snehovej a veternej oblasti.

3. Ako je riešená protikorózna ochrana kovových častí skrytých pod fóliou?

Základnú ochranu tvorí žiarovo pozinkovaný plech o hrúbke 0,55 mm (spodný diel) a 1 mm (horný nosný diel). Obe tieto časti navyše kryje špeciálna TPO vrstva o hrúbke 0,6 mm doplnená o ďalšiu protikoróznu úpravu. Tento sendvičový systém garantuje dlhodobú odolnosť proti vlhkosti aj v prípade extrémnych teplotných výkyvov.

4. Aké sú požiadavky na mechanické kotvenie do strešného plášťa?

Spodný kotviaci diel štvorcového tvaru o rozmere 200 × 200 mm je v rohoch opatrený štyrmi otvormi s priemerom 18 mm. Tie slúžia na prestrčenie kotviacich prvkov (skrutiek, hmoždiniek alebo kotiev), ktoré sa fixujú priamo do konštrukčného podkladu strechy (betón, trapézový plech, drevo) podľa schváleného kotviaceho plánu.

5. Vyžaduje navarenie manžety špeciálny postup alebo chémiu?

Kľúčovým krokom je príprava povrchu. Pred navarením musí byť podkladová fólia v mieste spoja zbavená nečistôt a riadne očistená odporúčaným čističom. Následne sa krycia TPO manžeta (Sarnafil TS 77-20 ral.7040 o hrúbke 1,5 mm) vodotesne napojí na hydroizolačnú vrstvu štandardným horúcovzdušným zvarom.

6. Aký je maximálny povolený sklon strechy pre inštaláciu?

Prvok je technicky navrhnutý a certifikovaný na použitie na plochých aj mierne šikmých strechách, avšak celkový sklon strechy nesmie v mieste inštalácie presiahnuť 30 stupňov.

7. Je na pripojenie FVE nosníkov potrebný ďalší adaptér?

Nie, žiadny medzikus nie je nutný. Horný diel držiaka je už z výroby napevno osadený závitovou vložkou s metrickým závitom M10. Konštrukcia FVE sa kotví priamo do tohto bodu, čo významne urýchľuje montážne práce na streche.

8. Dá sa tento kotviaci bod použiť aj na iné účely než pre solárne panely?

Áno. Výrobok slúži na uchytenie akéhokoľvek variabilného príslušenstva, kam spadajú nielen solárne nosníky, ale aj technologické rošty alebo potrubné systémy (napríklad rozvody pre klimatizácie a tepelné čerpadlá).

9. Akú záruku výrobca na tento montážny prvok garantuje?

Výrobca (spoločnosť EU SOLATECH s.r.o.) štandardne poskytuje na výrobok záruku 2 roky, ktorá plne pokrýva súdržnosť zváraného celku i deklarované materiálové vlastnosti prvkov.
