Sada pre solárny ohrev vody Antik Water Heater 2730 Wp 6x PV TRINA Solar

Sada pro FV ohřev vody Antik Water Heater 2730 Wp — Bezpřetokový ohřev bez povolení


Inteligentní solární ohřev s plnou síťovou zálohou

Rostoucí ceny energií a administrativní složitost klasických fotovoltaik nutí hledat efektivnější cesty. Běžný elektrický bojler je jedním z největších žroutů energie. Tento síťově propojený, ale bezpřetokový systém přináší přímé řešení: okamžité využití solární energie k ohřevu teplé užitkové vody (TUV) bez dodávky přebytků do sítě, a tedy bez nutnosti schvalování distribuční společností. Měnič sice vyžaduje trvalé připojení k 230V síti pro napájení Wi-Fi modulu a chytrých funkcí, ale vůči síti je galvanicky oddělen, což garantuje nulové riziko nechtěných přetoků.

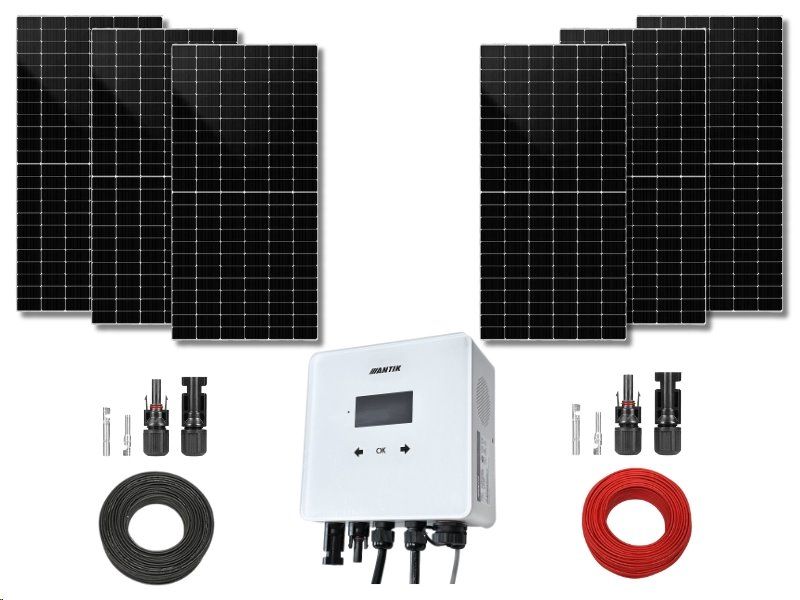

Předpřipravená sada obsahuje vše potřebné pro instalaci: 6× vysoce účinný N-type bifaciální panel Trina 455 Wp (celkový instalovaný výkon 2730 Wp), inteligentní MPPT střídač Antik Water Heater PWH 01 V3+ s výkonem 3 kW, kompletní kabeláž s certifikací do 1500 V DC a nezbytné vodotěsné konektory MC4. Celý systém po sestavení generuje pro topné těleso střídavé napětí (modifikovaný sinus), čímž chrání termostat bojleru před spálením kontaktů a brání nežádoucí elektrolýze vody.




Klíčové parametry a jejich přínos v praxi


• Chytrý provoz závislý na 230 V: Trvalé síťové připojení zajišťuje nepřetržitou Wi-Fi konektivitu, běh aplikací a dostupnost chytrých funkcí i po západu slunce.

• Instalace bez byrokracie: Díky absenci přetoků systém nevyžaduje složitou administrativu, revize ani souhlas distributora elektrické energie.

• Dva výstupy pro kaskádní ohřev: Zákazník může naplno využít potenciál panelů. Měnič je osazen primárním i sekundárním výstupem. Pokud hlavní bojler dosáhne cílové teploty, výkon se automaticky přepne do dalšího topného tělesa (např. druhý zásobník či koupelnový žebřík).

• Špičkové N-type TOPCon panely: 6 panelů Trina Vertex S+ (2730 Wp) zajišťuje maximální výtěžnost i z rozptýleného světla a vyšší teplotní stabilitu.

• Pokročilý MPPT algoritmus: Střídač neustále optimalizuje pracovní bod panelů pro získání maximálního výkonu za každého počasí.

• Automatická 230V záloha ze sítě: V případě nedostatku slunečního svitu systém inteligentně přepne na ohřev ze sítě, přičemž lze nastavit přesné časy a minimální teploty.

• Ochrana Antilegionella: Integrovaný program hlídá kvalitu vody. Pokud voda nedosáhne nastavené teploty v určitém intervalu, měnič ji pomocí sítě sám vydezinfikuje ohřevem na 65 °C.



Neustálý dohled a komfortní nastavení na dálku


Střídač Antik PWH 01 disponuje 2,5" grafickým OLED displejem pro okamžitý lokální přehled o stavu systému. Uvidíte napětí panelů, výkon i teplotu vody. Zásadním prvkem je však integrovaný Wi-Fi modul, který pro svůj spolehlivý chod vyžaduje 230V napájení ze sítě.

Skrze aplikaci Antik SmartHome (pro iOS i Android) získáte plný vzdálený dohled. Aplikace zaznamenává grafy výkonu a teploty s roční historií, sleduje vyrobenou energii a umožňuje konfigurovat spínání síťové zálohy či omezit maximální výkon odkudkoliv ze světa.


Technologická převaha a spolehlivost provozu


Na rozdíl od jednoduchých solárních spínačů nabízí Antik 3 kW aktivní řízení výkonu. Integrovaný „smart cooling“ ventilátor začíná modulovat své otáčky, když vnitřní teplota měniče překročí 40 °C. Při 60 °C měnič mírně zredukuje výkon, čímž chrání své klíčové komponenty.

Zařízení zahrnuje silné 16A pojistky na DC i AC vstupu a inteligentní ochranu proti zkratu na výstupu (3 pokusy o restart, poté trvalé odpojení). Výstupem střídače pro spirálu je modifikovaný obdélníkový průběh (modifikovaný sinus), jenž je kompatibilní výhradně s odporovými zátěžemi, nikoliv s elektromotory.


Modelový příklad v praxi: Ohřev 200l bojleru na 50 °C


Abychom byli maximálně konkrétní, ukážeme si reálné chování sady 2730 Wp na typickém 200litrovém zásobníku TUV. Ohřátí tohoto objemu z 10 °C na komfortních 50 °C vyžaduje dodání přibližně 9,3 kWh energie.

• Jaro a léto: Sestava vygeneruje 12 až 15 kWh denně. Plný výkon střídače ohřeje bojler za necelé 4 hodiny. Jakmile je primární zásobník nahřátý, měnič automaticky odkloní zbylý výkon na sekundární výstup (např. topný žebřík).

• Přechodné období: Denní výroba klesá na 5 až 8 kWh. Solární energie vodu předehřeje (např. na 35 °C). Zde se uplatní integrovaná 230V záloha – měnič přesně podle vašeho časového harmonogramu dorovná zbytek teploty pomocí sítě.

• Zimní měsíce: Při velmi nízké oblačnosti dodá slunce jen 1 až 3 kWh. Slunce vodu pouze mírně předehřeje, ale hlavní penzum práce obstará střídač sepnutím síťové zálohy (ideálně načasované na nízký tarif). I tak ale citlivý MPPT algoritmus minimalizuje množství energie, kterou je nutné draze nakoupit ze sítě.



Pro koho je bezpřetokový systém Antik 3 kW určený


Majitelé rodinných domů a víkendových chalup

Tato sada řeší situaci, kdy potřebujete snížit náklady na TUV, ale nechcete procházet schvalovacím procesem u distributora. Typickým scénářem je retrofit – odpadá nutnost výměny zásobníku, střídač napájí stávající 230V odporovou spirálu bojleru. Uživatelé maximálně těží z trvalého Wi-Fi monitoringu a integrované funkce Antilegionella. Komfort je garantován nepřetržitě díky inteligentnímu řízení 230V síťové zálohy.

Elektromontéři, topenáři a instalační firmy (B2B)

Pro profesionály představuje sada ucelené řešení na klíč. Protože měnič neposílá energii zpět do sítě, nepodléhá instalace složitým žádostem o připojení mikrozdroje (EG.D, ČEZ, PRE). Sada obsahuje vysoce účinné bifaciální panely Trina (2730 Wp), střídač s certifikací (EN 50549-1, EN 62109), UV stabilní kabeláž H1Z2Z2-K (6 mm²) a konektory MC4.

Upozornění: Pracovní napětí dosahuje okolo 230 V DC, instalaci proto smí provádět výhradně osoba s odpovídající elektrotechnickou kvalifikací.


⚠️ Nezbytné příslušenství pro bezpečnou montáž (doporučeno přidat do košíku)

Sestava obsahuje hlavní technologické jádro. Aby však byla vaše instalace plně funkční, chráněná proti rizikům a uznatelná pojišťovnou, je nutné systém dovybavit o následující normované bezpečnostní prvky (viz Doporučené příslušenství):

• Certifikovaný DC rozváděč s přepěťovou ochranou: Kritický prvek chránící technologii i dům před bleskem a umožňující bezpečné odpojení panelů (eliminuje riziko požáru ze stejnosměrného oblouku).

• Uzemnění a nosná konstrukce: Hliníkové profily, střešní háky a zemnící kabely s prokousávacími podložkami pro bezpečné svedení statické elektřiny z rámů panelů.

• Profesionální nářadí: Krimpovací kleště pro MC4 konektory, které garantují trvalý, bezztrátový a vodotěsný spoj, jenž nelze nahradit běžnými kleštěmi.

Potřebujete delší kabely? Propojte systém bezpečně a v jednom kuse

Sada obsahuje 2× 25 metrů (černý a červený) solárního kabelu s dimenzí 6 mm². Pokud máte měnič umístěný dále od střešních panelů, nenechávejte nic náhodě a nepřerušujte trasu spojkami.

Jednoduše si do košíku přihoďte požadovanou metráž navíc — černý solární kabel (kód: 531806) a červený solární kabel (kód: 531805) najdete níže v doporučeném příslušenství. Připravíme vám přesnou délku pro čistou instalaci bez ztrát.


Udržitelnost a bezpečný provoz


Systém výrazně snižuje závislost na fosilních palivech při ohřevu vody. Moduly Trina odpovídají nejvyšším standardům s dlouhou zárukou. Veškerá silová elektroinstalace splňuje normy elektromagnetické kompatibility a bezpečnosti dle certifikací EU.


Technické specifikace


• AC vstup: 230 V AC, max. 16 A — Nezbytný pro napájení elektroniky (Wi-Fi, displej) a pro funkci záložního ohřevu z distribuční sítě.

• DC vstup: 0–400 V DC, max. 16 A — Široký rozsah dovoluje flexibilní sériové zapojení dodávaných 6 panelů.

• AC výstup: 0–250 V AC / 50 Hz — Zvládá napájet běžné topné spirály v bojlerech.

• Tvar výstupní vlny: Modifikovaný sinus (obdélníkový průběh) — Výhradně pro odporové zátěže (topné spirály), nesmí se připojit k elektromotorům ani elektronice.

• Maximální výkon střídače: 3000 W — Dostatečná rezerva i pro větší zásobníky.

• Solární panely: 6× 455 Wp Trina N-Type TOPCon bifaciální (černý rám) — Celkový instalovaný výkon sestavy 2730 Wp zaručuje efektivitu i za horších světelných podmínek.

• Solární kabeláž: 2× 25 m H1Z2Z2-K (6 mm²) černo-červená — Plně UV stabilní certifikovaná kabeláž pro DC systémy až do 1500 V.

• Uživatelské rozhraní: 2,5" OLED displej, dotyková tlačítka — Okamžitá kontrola na předním panelu.

• Konektivita: Wi-Fi (Antik SmartHome) — Vyžaduje aktivní 230V AC vstup. Zajišťuje vzdálenou správu a monitoring energií.

• Krytí a provozní teplota měniče: IP30, -20 až +60 °C — Určeno pro suchou vnitřní instalaci.

• Chlazení: Aktivní (Smart Cooling) — Ventilátor dynamicky reaguje na zátěž.

• Rozměry a hmotnost měniče: 160 × 160 × 80 mm, 2 kg — Kompaktní montáž na zeď pomocí dodané konzole.



FAQ — Časté otázky zákazníků


1. Musí být měnič připojený k síti 230 V? Lze ho provozovat čistě ostrovně bez sítě?

Měnič musí být připojen k elektrické síti 230 V. Síťové napájení je nezbytné pro udržení v chodu řídící elektroniky, spolehlivé Wi-Fi komunikace s aplikací a pro správné fungování 230V zálohy a funkce Antilegionella. Není určen pro odlehlé chaty bez jakékoliv elektrické přípojky.

2. Potřebuji pro provoz této sady povolení od provozovatele sítě (ČEZ, EG.D, PRE)?

Ne. Přestože je systém připojený k síti, je interně galvanicky oddělen. Z fotovoltaiky nedochází k absolutně žádným přetokům zpět do distribuční soustavy, a proto není nutný souhlas distributora ani proces připojování mikrozdroje.

3. K čemu slouží sekundární výstup měniče?

Sekundární výstup se aktivuje, jakmile voda na primárním okruhu dosáhne cílové (nastavené) teploty. Výkon se tehdy automaticky přesměruje do dalšího topného prvku (např. topný žebřík). Upozorňujeme, že na sekundárním výstupu není softwarově podporována funkce zálohy ze sítě 230 V.

4. Mohu na výstup připojit jiné zařízení než topnou spirálu?

Rozhodně ne. Výstupem střídače je modifikovaný sinus (obdélníkový průběh). Je naprosto bezpečný a účinný pro čistě odporovou zátěž (patrony), ale jakýkoliv přístroj s motorem (čerpadla) by se okamžitě poškodil.

5. Je nutné umístit teplotní čidlo měniče přímo do jímky bojleru?

Není to nezbytně nutné. Měnič podporuje detekci nulového proudu. Sleduje odběr — jakmile originální termostat bojleru rozpojí obvod (voda je nahřátá), střídač to detekuje a přepne na sekundární výstup. Tuto funkci je ale nutné softwarově aktivovat s podporou výrobce.

6. Proč se mi nedaří zapnout funkci síťové zálohy?

Před spuštěním zálohy prochází měnič samotestem. Musí běžet na síti, mít na DC vstupu alespoň 100 V z panelů a běžet zhruba 5 minut. Dále záloha nesepne, pokud máte její časovací interval v aplikaci nastavený na „00:00“ (což funguje jako pojistka).

7. Jak přesně funguje program dezinfekce vody (Antilegionella)?

Bakterie Legionella se množí v teplé vodě. Funkce Antilegionella hlídá historii ohřevů — pokud voda v nastaveném intervalu nedosáhne sterilizační teploty solární cestou, měnič automaticky sepne síťovou 230V zálohu a vodu cíleně přehřeje na 65 °C, čímž bakterie spolehlivě zlikviduje.

8. Zvládne systém ohřát vodu i v zimě?

Zcela ze slunce nikoliv. Zde se využívá právě inteligentní síťová záloha. V aplikaci nastavíte, že například v době nočního proudu měnič pomocí 230V sítě doplní chybějící teplotní rozdíl. Přes den ovšem citlivý MPPT algoritmus bojler alespoň solárně předehřeje, což markantně šetří nakupovanou energii ze sítě.

9. Mohu k šesti dodávaným panelům přidat další?

Panely se zapojují výhradně do série. Napětí šesti panelů Trina je v součtu optimálních cca 230 V (s maximem bezpečně pod limitem 400 V DC). Nedoporučujeme přidávat žádné další panely — v mrazech by napětí překročilo 400 V a mohlo by dojít k trvalému zničení měniče.

10. Co znamenají módy EZ a AP při párování střídače s telefonem?

Výchozí je EZ mód, který by měl střídač vyhledat automaticky vaši 2,4GHz Wi-Fi. Pokud se nedaří spárovat (např. na iPhonech), přepněte aplikaci do AP módu (na displeji měniče svítí znak "A"). Střídač si vytvoří vlastní hotspot, na který se připojíte přímo, a až poté mu zadáte heslo k vaší domácí síti.
